1 章 取付け
1-6
1.6 VHF アンテナ（オプション）
取付け位置
マストやブームのような障害物で反射する干渉波に対して、デジタル通信はアナロ
グ / 音声通信よりも敏感です。干渉を最小に抑えるためには、VHF のアンテナ取付
け位置をあらかじめ十分に検討してください。
• できるだけ高い位置で構造物から水平距離で 0.5m 以上離す。水平に 360 度見渡
せる位置に取り付ける。
• 干渉源となるレーダーやその他の送信用アンテナから十分な距離を確保する。可
能なら、レーダーや INMARSAT アンテナから 3m 以上離して、送信ビームの外
に取り付ける。

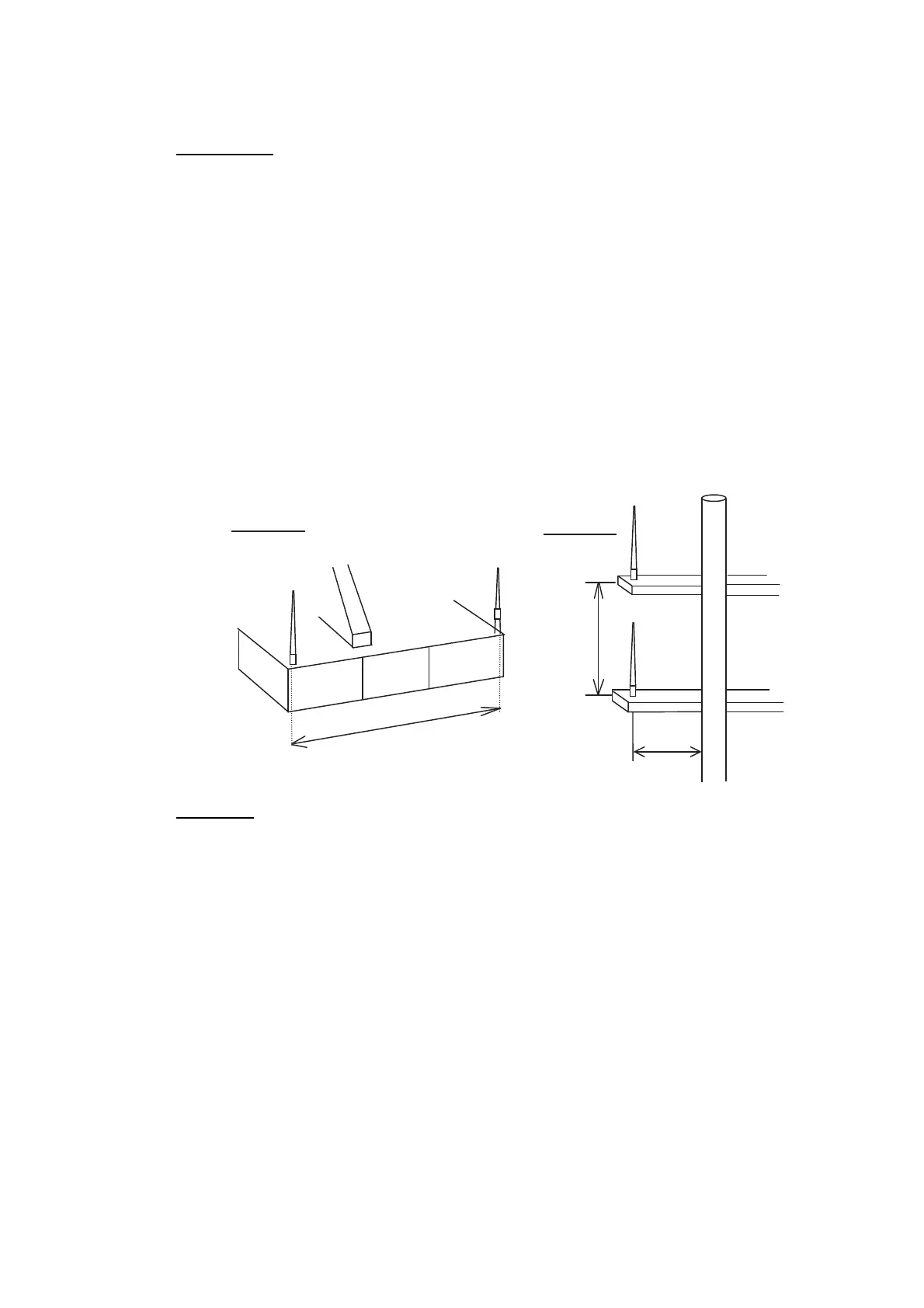

• 同じ水平レベルでは複数のアンテナを取り付けないこと。VHF 無線電話用アンテ
ナの真上または真下に取り付ける場合は、垂直距離 2.8m 以上離す。他のアンテ
ナと同じ水平面上に取り付ける場合は、10m 以上離す。
ケーブル
信号の減衰を最小に抑えるためケーブルはできるだけ短くします。同軸ケーブルは
5D-2V または同等品を使用してください。室外に配置する同軸ケーブルのコネクタ
は、アンテナケーブル内に水が浸入することを防ぐために自己融着テープとビニー
ルテープで防水処置をしてください。同軸ケーブルは、電源供給ラインからは
10cm 以上離して配線してください。他のケーブルとクロスするときは、90 度でク
ロスするようにします。同軸ケーブルの最小曲げ半径は、ケーブルの外径の 5 倍以
上にしてください。
同軸ケーブル 5D-2V（造船所手配）を使用する場合は、次ページの図を参照して、
コネクタ M-P-5（造船所手配）を取り付けてください。
Ỉᖹ㊥㞳
㻭㻵㻿⏝
㼂㻴㻲䜰䞁䝔䝘
↓⥺㟁ヰ⏝
㼂㻴㻲䜰䞁䝔䝘
ᆶ┤⨨
㻝㻜䡉௨ୖ
㻜㻚㻡䡉௨ୖ
㻞㻚㻤䡉௨ୖ
