1 章 取付け
1-7

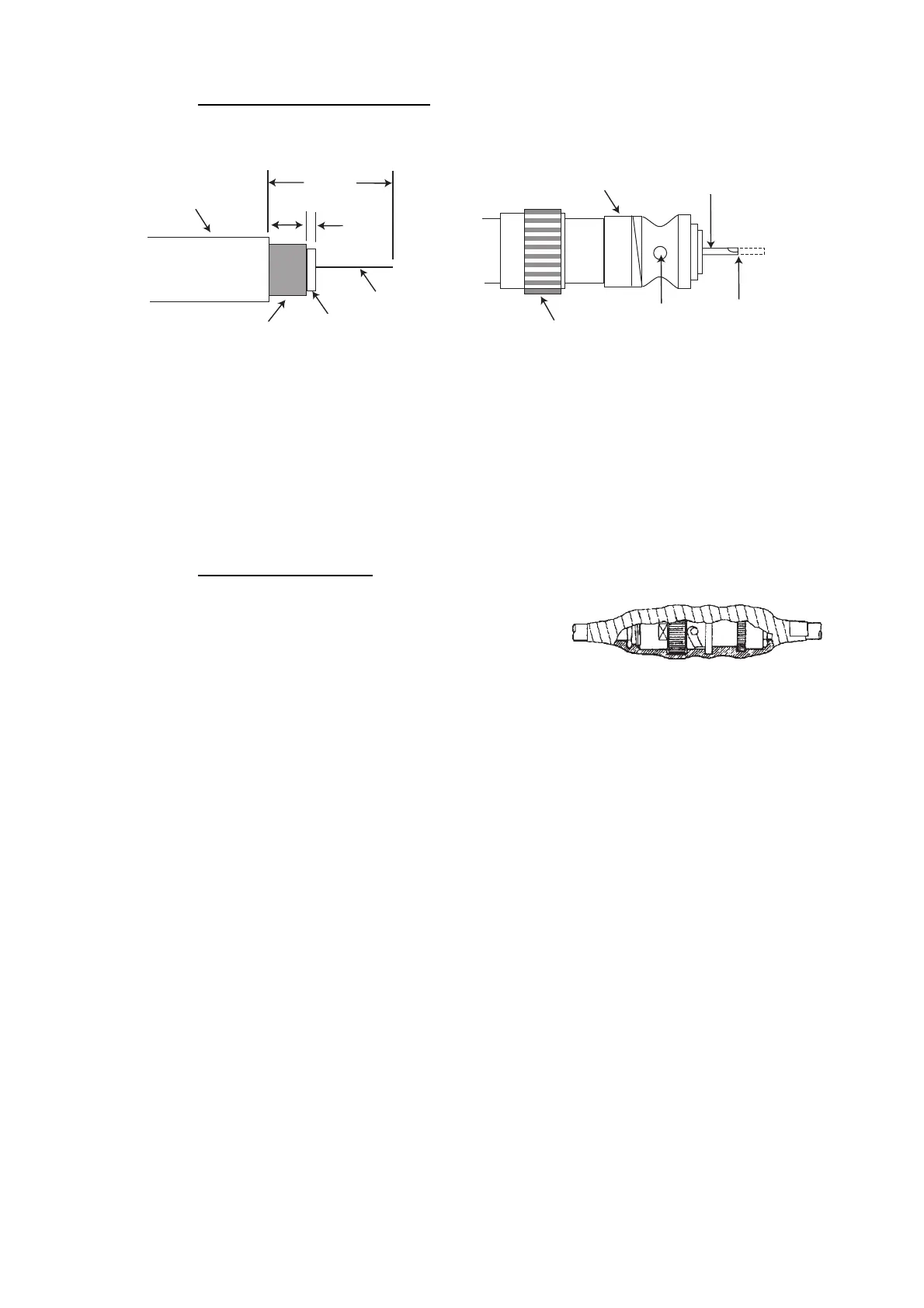

M-P-5 コネクタの取付け方
下図を参照して、同軸ケーブルに M 型コネクタを取り付けます。
1. シースを 30mm 切り取ります。
2. 芯線 23mm をむき出しにします。シールドを 5mm 出して、絶縁体を 2mm
出します。
3. ケーブルにシェルを通します。
4. ケーブルにコネクターを半田付けします ( 芯線とシールド部 )。
5. シェルをコネクターに締め付けます。
コネクタの防水処理
コネクタの接合部には自己融着テープを巻い
て、その上にはビニールテープを巻きます。
ビニールテープの端は、コンベックスで固定
します。
1.7 AC-DC 電源ユニット ( オプション )
取付け場所は、次の点に注意して選んでください。
• 水しぶきの当たらない場所を選ぶ。
• 排出管や排出口から離れている場所を選ぶ。
• 風通しの良い場所を選ぶ。
• 振動や衝撃の少ない場所を選ぶ。
• コンパス安全距離を確保した場所を選ぶ（iii ページ参照）。
本ユニットは、卓上などに + トラスタッピンネジ（4 本、4×16）で取り付けます。
カバーを開ける必要はありません。
30mm
5mm
2mm
䝅䞊䝇
ⰺ⥺
䝅䞊䝹䝗
⤯⦕య
䝁䝛䜽䝍
䝅䜵䝹
㍈
ⰺ⥺䜢䛣䛣䛷ษ䜛
୧᪉䛾✰䛻
༙⏣䛡
