Pièce n° 1382683 (01/08) Page 20
4. Si l’indication donnée par le manomètre ne correspond
pas à la pression spéci ée à l’étape 3, régler en tournant
la vis de réglage dans le sens des aiguilles d’une montre
pour réduire la pression et dans le sens inverse pour
l’augmenter.
Réglage D’air/Gaz Des Brûleurs
Des variations dans les conditions d’installation et/ou une
manutention brutale de l’équipement pendant le transport
peuvent nécessiter un réglage Véri er le fonctionnement et
régler comme indiqué ci-dessous pour obtenir une amme
d’un bleu vif à la puissance maximale (robinet ouvert en
grand ou thermostat réglé au maximum).
Sur le brûleur, localiser l’obturateur d’air (du côté de l’entrée
de l’ori ce du brûleur). Desserrer le contre-écrou pour que
l’obturateur d’air tourne librement. Ouvrir le robinet de
gaz du brûleur. Tourner l’obturateur d’air pour obtenir les
résultats suivants :
a. Brûleur (Star) ouvert – Cônes intérieurs bleu vif et
stables de 1/2 po (13 mm).
b. Plaques chau antes et grils – Cônes intérieurs bleu
vif et stables de 5/16 po (8 mm).
c. Brûleurs ouverts – Si les ammes sont instables ou
si les extrémités sont jaunes, augmenter la quantité
d’air en ouvrant l’obturateur d’air.
NOTA : Le robinet de sécurité de amme est un dispositif de
protection qui permet au gaz de n’atteindre un brûleur que
lorsque la veilleuse est allumée (utilisé sur tous les modèles
sauf la série H/P280).
Une connexion trop ou pas assez serrée de l’écrou du
thermocouple au robinet automatique de veilleuse peut
empêcher le thermocouple d’actionner le robinet. L’écrou doit
être serré à la main, puis serré de ¼ de tour supplémentaire
SEULEMENT avec une clé.
Il est recommandé d’utiliser un kit de test automatique de
veilleuse pour véri er l’ensemble de thermocouple et de
capuchon de robinet de sécurité. Un examen visuel du cordon
du thermocouple devrait être e ectué pour s’assurer qu’il ne
comporte pas de ssures.
RÉGLAGES Suite
Commande De Four Robuste FDO
Le modèle FDO de thermostat de four est un instrument de
précision, réglé soigneusement en usine pour contrôler avec
précision les températures du four entre 150° et 500°F (66°
et 260°C). Tous les réglages sont accessibles depuis l’avant
de l’appareil après avoir déposé le cadran. Pour déposer le
cadran, saisir les bords extérieurs et tirer tout droit.
Réglage De Dérivation
Le thermostat FDO Robertshaw exige que la amme de
dérivation soit correctement réglée. Pour e ectuer ce
réglage, procéder comme suit :
4
5
0
5
0
0
5
5
0
1
5
0
3
0
0
2
5
0
3
0
0
3
5
0
4
0
0

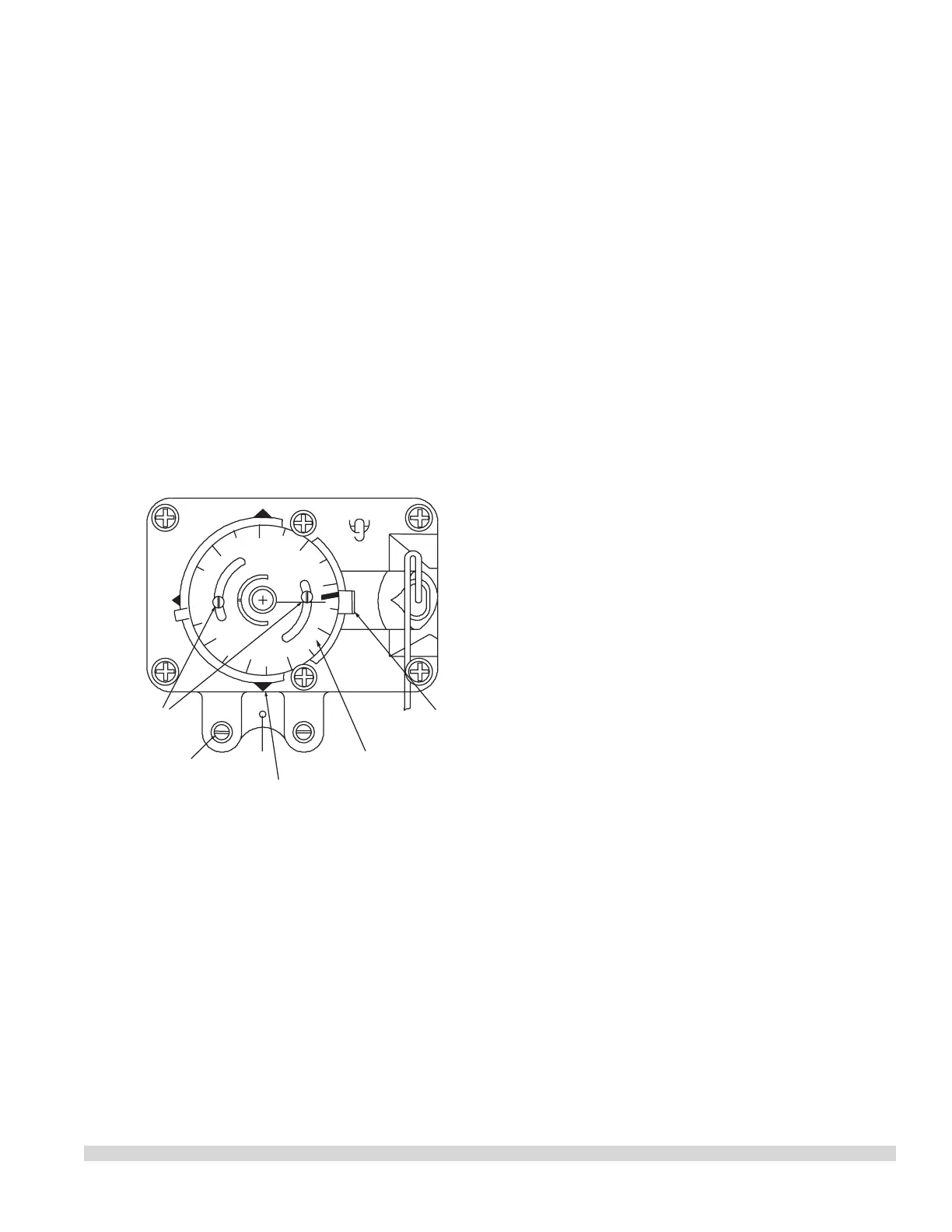

Vis De Verrouillage
D'étalonnage
Dispositif De Réglage
De Flamme
De Dérivation
Repère Indicatif
Plaque
D'étalonnage
Butée
De Cadran
MODÈLE
FDO
1. Véri er que la amme de veilleuse est allumée et réglée.
2. Tourner le bouton de commande de température du four
à 200°F (93°C) et laisser le four chau er pendant trois
minutes.
3. Tourner la commande de température du four à la
position la plus basse, puis la tourner lentement dans le
sens inverse des aiguilles d’une montre jusqu’à ce qu’on
entende un “clic”.
4. En s’assurant que le cadran de commande de
température du four n’est pas déréglé, tourner la vis
de réglage de amme de dérivation dans le sens des
aiguilles d’une montre pour augmenter ou dans le
sens inverse pour diminuer la amme du brûleur a n
d’obtenir la amme basse la plus stable possible. Une
fois correctement réglées, les ammes de dérivation
couvriront toute la longueur du brûleur.
