2.6 CONEXIÓN DEL SUMINISTRO DE
ALIMENTACIÓN PARA LOS CONTACTORES
La tarjeta de control de prevención de sobrecarga (OPCB) se puede
alimentar con suministro de alimentación de 24 VCA o 120 VCA. El
suministro de 24 VCA proviene se un transformador Clase 2 que se puede
comprar al fabricante. La subplaca del gabinete cuenta con agujeros de
montaje para montar el transformador. El suministro de 120 VCA tiene un
fusible de 5 A y se conecta en la fábrica en los terminales de la tarjeta
OPCB con las etiquetas "T1" y "Neutral".
2.6.1 SUMINISTRO DE 24 VCA
Las conexiones del transformador se hacen como se muestra en la Figura
2.3
• Cable azul - Terminal "SUMINISTRO DE CARGA 1" de la OPCB
• Cable negro - Terminal "T1" de la OPCB
• Cable blanco - Terminal "NEUTRO" de la OPCB
• Cable amarillo - Terminal "SUMINISTRO DE CARGA 2" de la OPCB
2.6.2 SUMINISTRO DE 120 VCA
Instale los siguientes cables puente en el módulo OPCB (Figura 2.4).
• Cable - Suministro de carga 1 a T1
• Cable - Suministro de carga 2 a T2
¡PRECAUCIÓN!
El voltaje de suministro de carga en los terminal-
es de la tarjeta OPCB debe coincidir con el voltaje
de la bobina del contactor del módulo PMM. En
caso contrario se dañará el equipo.
Figura 2.4 — Conexiones de suministro de 120 VCA
0 Tierra
194 +12 V
23 TRANSFERENCIA
T1
NEUTRO
A/A 1
24 V
A/A 2
24 V
CARGA 1
CARGA 2
CARGA 3
CARGA 4
A/A 1 y CARGA 1
1
2
1
2
2
2
2
1
1
1
1 A MÁX.
1 A MÁX.
1 A MÁX.
1 A MÁX.
A/A 2 y CARGA 2
CARGA 3
CARGA 4
120 VCA
120 VCA
Cableado
de la
fábrica
Cable puente de T1 a
Suministro de carga 1
Cable puente de Neutro
a Suministro de carga 2
T1 (Fábrica)
00 (Fábrica)
2.7 CONTACTOS AUXILIARES
Si se desea, hay contactos auxiliares en el interruptor de transferencia
para accionar los accesorios del cliente, luces de aviso remotas, o dis-
positivos anunciadores remotos. Se debe conectar una fuente de alimen-
tación apropiada al terminal COMÚN (C). Vea la Figura 2.5.
El funcionamiento de los contactos se muestra en la siguiente tabla:
Posición del interruptor
Servicio
público
Reserva
Común a normalmente abierto Abierto Cerrado
Común a normalmente cerrado Cerrado Abierto
NOTA:
Los contactos auxiliares tienen capacidades nominales de 10 A con
125 o 250 VCA. NO EXCEDA EL VOLTAJE Y CORRIENTE NOMINALES
DE LOS CONTACTOS.
Instalación
0 Tierra
194 +12 V
23 TRANSFERENCIA
T1
NEUTRO
A/A 1
24 V
A/A 2
24 V
CARGA 1
CARGA 2
CARGA 3
CARGA 4
A/A 1 y CARGA 1
1
2
1
2
2
2
2
1
1
1
1 A MÁX.
1 A MÁX.
1 A MÁX.
1 A MÁX.
A/A 2 y CARGA 2
CARGA 3
CARGA 4
Azul
Negro
Blanco
Amarillo
Cableado
de la
fábrica
Conductores del
transformador -
Instalados en la
fábrica
Cableado
existente
120 VCA
120 VCA

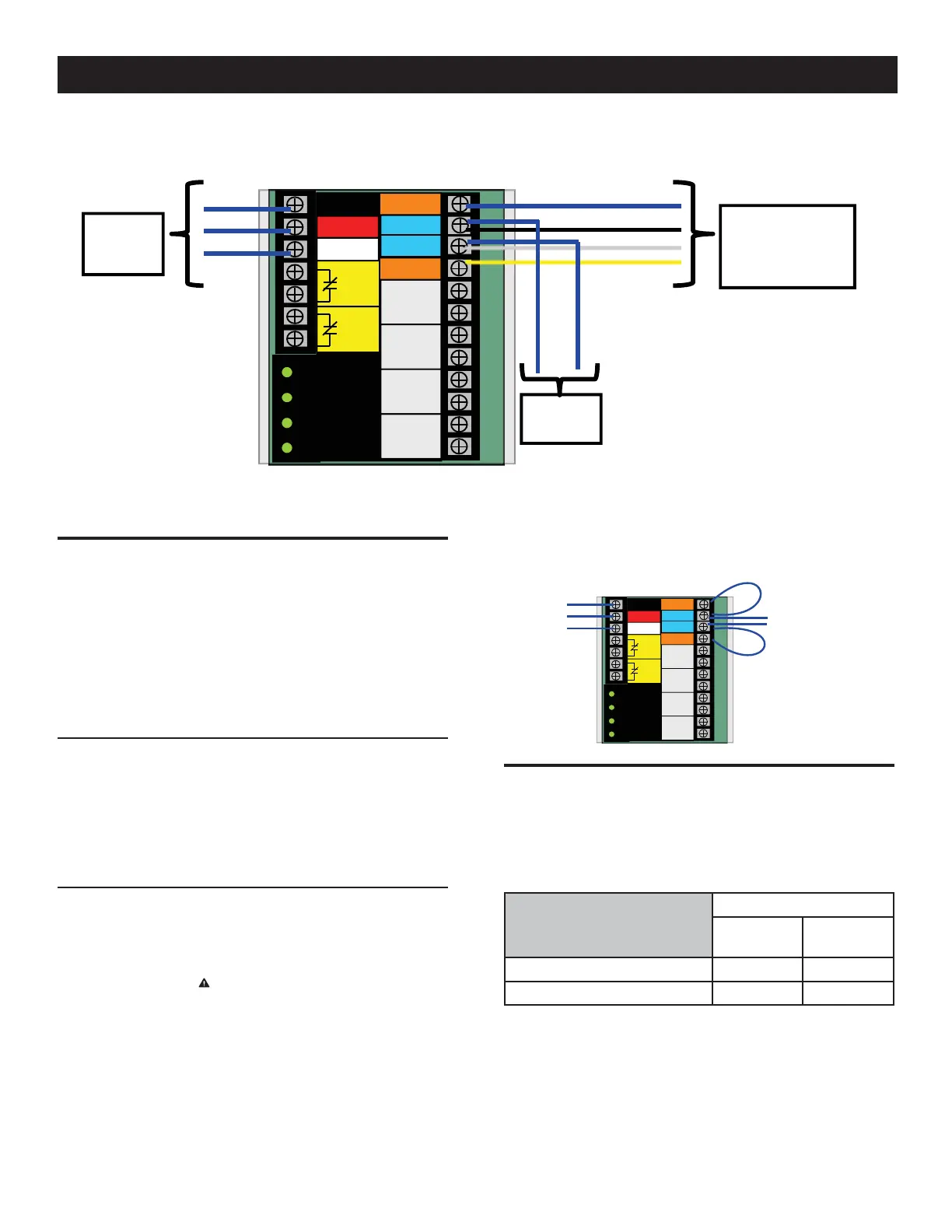

Figura 2.3 — Conexiones de suministro de 24 VCA
