2.6 CONNEXION À L'ALIMENTATION POUR LES
CONTACTEURS
L'OPCB peut être alimenté par une source 24 V a.c. or 120 V a.c. Une
source 24 V a.c. provient d'un transformateur de Classe 2, qui peut être
acheté du fabricant. Des trous de montage sont présents dans le boîtier
pour l'installation du transformateur. L'alimentation 120 V a.c. est associée
à un fusible de 5 A qui est connecté en usine à la borne « T1 et NEUTRE »
de l'OPCB.
2.6.1 ALIMENTATION DE 24 V C.A.
Les connexions du transformateur doivent être effectuées selon ce qui est
indiqué à la figure 2.3.
• Fil bleu - OPCB; Borne « CHARGE, SOURCE 1 »
• Fil noir - OPCB; Borne « T1 »
• Fil blanc - OPCB; Borne « NEUTRE »
• Fil jaune - OPCB; Borne « CHARGE, SOURCE 2 »
2.6.2 ALIMENTATION 120 V C.A.
Installez les cavaliers suivant sur le module de l'OPCB (figure 2.4).
• Fil — Charge source 1 à T1
• Fil — Charge source 2 à T2
ATTENTION

La tension de la charge des bornes de l'OPCB
doit correspondre à celle de la bobine du con-
tacteur du PPM, sinon, cela risque d'endommager
l'équipement.
Figure 2.4 — Connexions de l'alimentation 120 V a.c.
0 Terre
194 +12 V
23
Transfert
T1
NEUTRE
A/C 1
24 V
A/C 2
24 V
CHARGE 1
CHARGE 2
CHARGE 3
CHARGE 4
A/C 1 et
CHARGE 1
1
2
1
2
2
2
2
1
1
1
1 A MAX
1 A MAX
1 A MAX
1 A MAX
A/C 2 et
CHARGE 2
CHARGE 3
CHARGE 4
SOURCE DE
LA CHARGE
SOURCE DE
LA CHARGE
Câblage
d'usine
Cavalier reliant la borne
T1 à la source de la
charge 1
Cavalier reliant la borne
neutre à la source de la
charge 2
T1 (en usine)
00 (en usine)
2.7 CONTACTS AUXILIAIRES
Si vous le désirez, des contacts auxiliaires se trouvent sur le commutateur de
transfert pour faire fonctionner les accessoires personnalisés, commander
les voyants de signalisation ou commander les appareils d'avertissement.
Une source d'énergie appropriée doit être connectée à la borne COMMUNE
(C). Voir la figure 2.5.
L'opération de contact est indiquée dans le tableau suivant :
Position du commutateur
Réseau
public
Veille
Commun à normalement ouvert Ouvert Fermé
Commun à normalement fermé Fermé Ouvert
REMARQUE :
Les contacts auxiliaires supportent une tension de 10 A à 125 ou 250 V
c.a. NE PAS DÉPASSER LA TENSION NOMINALE ET LE COURANT
NOMINAL DES CONTACTS.
Installation
0 Terre
194 +12 V
23
Transfert
T1
NEUTRE
A/C 1
24 V
A/C 2
24 V
CHARGE 1
CHARGE 2
CHARGE 3
CHARGE 4
A/C 1 et
CHARGE 1
1
2
1
2
2
2
2
1
1
1
1 A MAX
1 A MAX
1 A MAX
1 A MAX
A/C 2 et
CHARGE 2
CHARGE 3
CHARGE 4
Bleu
Noir
Blanc
Jaune
Câblage
d'usine
Lignes de
branchement de
transformateur
installées sur
place
Câblage
existant
SOURCE DE
LA CHARGE
SOURCE DE
LA CHARGE

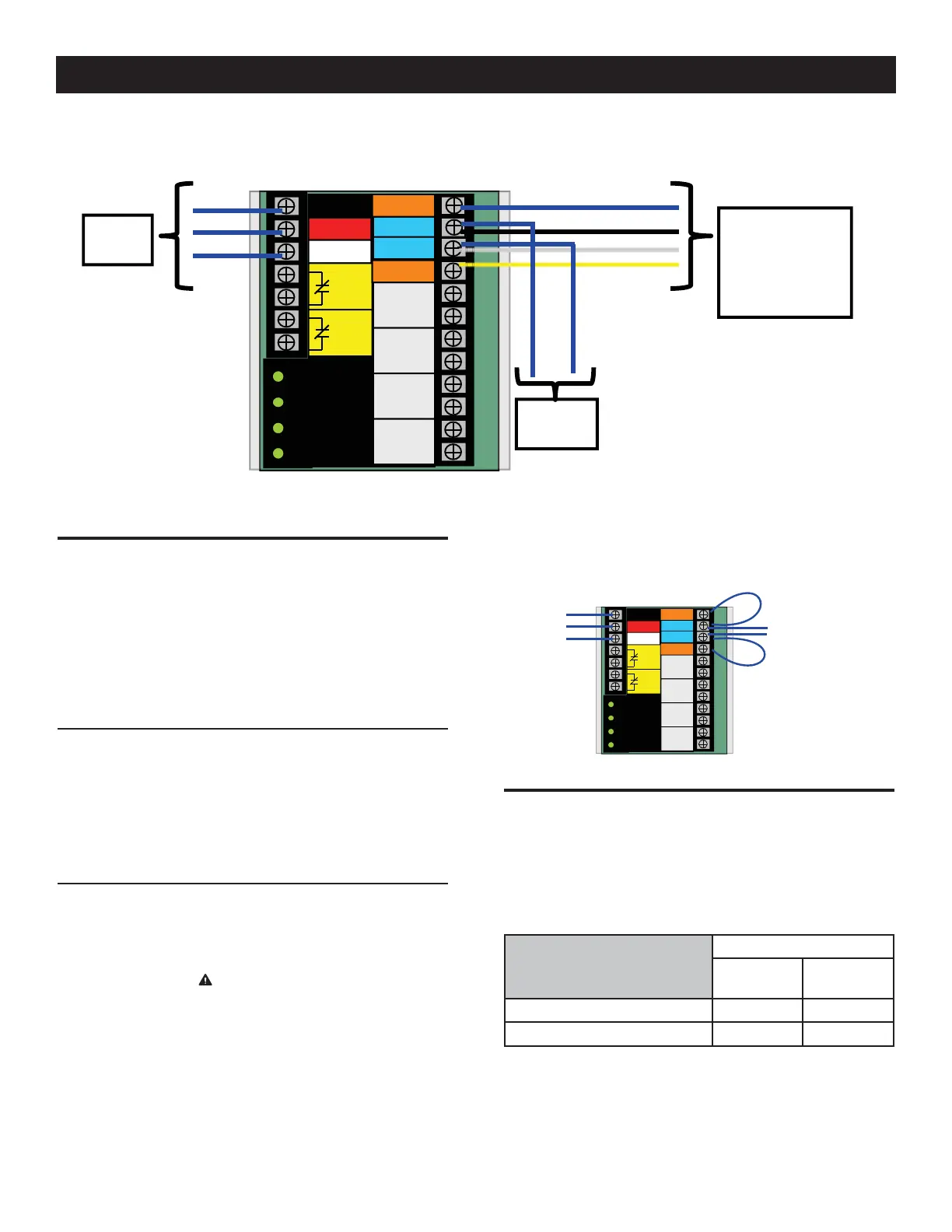

Figure 2.3 — Connexions d'alimentation 24 V a.c.
