DANGER
L'OUBLI D'ÉTEINDRE L'ALIMENTATION DU RÉSEAU
PUBLIC AVANT DE COMMENCER À TRAVAILLER
SUR DES CONNEXIONS DU RÉSEAU PUBLIC DU
COMMUTATEUR DE TRANSFERT OCCASIONNERA
DES CHOCS ÉLECTRIQUES EXTRÊMEMENT DAN-
GEREUX, VOIRE MORTELS.
3. Lorsque vous avez vérifié que la tension de la source du réseau public
est correcte et compatible au commutateur de transfert, placez le com-
mutateur de transfert à la position ARRÊT pour la source du réseau
public.
3.3.2 VÉRIFICATIONS DE LA TENSION DU GÉNÉRATEUR
1. Sur le panneau du générateur, sélectionnez le mode de fonctionnement
MANUEL. Le générateur devrait se lancer et démarrer.
2. Attendez au moins cinq minutes afin de laisser le temps au générateur
de se stabiliser et de se réchauffer.
3. Positionnez le disjoncteur du circuit principal du générateur (CB1) en
position MARCHE ou FERMÉ.
DANGER
FAITES PREUVE DE PRUDENCE. LA TENSION
DE SORTIE DU GÉNÉRATEUR ALIMENTE
MAINTENANT LES BORNES DU COMMUTATEUR
DE TRANSFERT. UN CONTACT AVEC LES BORNES
ALIMENTÉES EST EXTRÊMEMENT DANGEREUX ET
PEUT PRODUIRE UNE DÉCHARGE ÉLECTRIQUE
POTENTIELLEMENT MORTELLE.
4. Au moyen d'un voltmètre alternatif et d'un fréquencemètre, vérifiez la
tension et la fréquence sans charge.
Mesurez à travers les cosses E1 et E2 du CTA; vérifiez également E1 à
NEUTRE et E2 à NEUTRE.
A. Fréquence .............................................60-62 Hz
B. Bornes E1 à E2 .....................................240-246 V a.c.
C. Bornes E1 à NEUTRE ............................120-123 V a.c.
D. Bornes E2 à NEUTRE ............................120-123 V a.c.
ATTENTION
Si vous omettez de le faire, l'équipement rotatif ris-
que d'être endommagé.
5. Lorsque vous avez vérifié que la tension de la source du réseau public
est correcte et compatible au commutateur de transfert, placez le
commutateur de transfert à la position ARRÊT pour la source du
réseau public..
6. Placez le disjoncteur du circuit principal du générateur (CB1) en posi-
tion ARRÊT ou OUVERT.
7. Sur le panneau du générateur, sélectionnez le mode ARRÊT pour
éteindre le générateur.
REMARQUE :
Ne commencez PAS tant que la tension du générateur a.c. et que la
fréquence ne se trouvent dans les limites indiquées. Si la tension sans
charge est correcte, mais la fréquence correspondante est inexacte, la
vitesse régie par le moteur peut probablement avoir besoin d'un ajuste-
ment. Si la fréquence sans charge est correcte, mais la tension est inex-
acte, le régulateur de tension peut avoir besoin d'un ajustement.
Utilisation
DANGER : N'effectuez PAS de transfert manuel sous charge. Déconnectez le
commutateur de transfert de toute source d'alimentation au moyen de méthodes
approuvées, comme en utilisant un ou des disjoncteurs du circuit principal.
Baissez le levier, puis
relâchez-le doucement
pour permettre au
ressort interne de se
détendre.
Instructions détaillées imprimées sur le commutateur de transfert
Fenêtre « A »
« RÉSEAU
PUBLIC »
Fenêtre « B »
« DE SECOURS »
Arbre
d'entraînement
Fixez le levier à
l'arbre
d'entraînement.
Vue latérale
Remarque : replacez le levier à la position d'entreposage dans le boîtier lorsque le
transfert manuel est terminé.

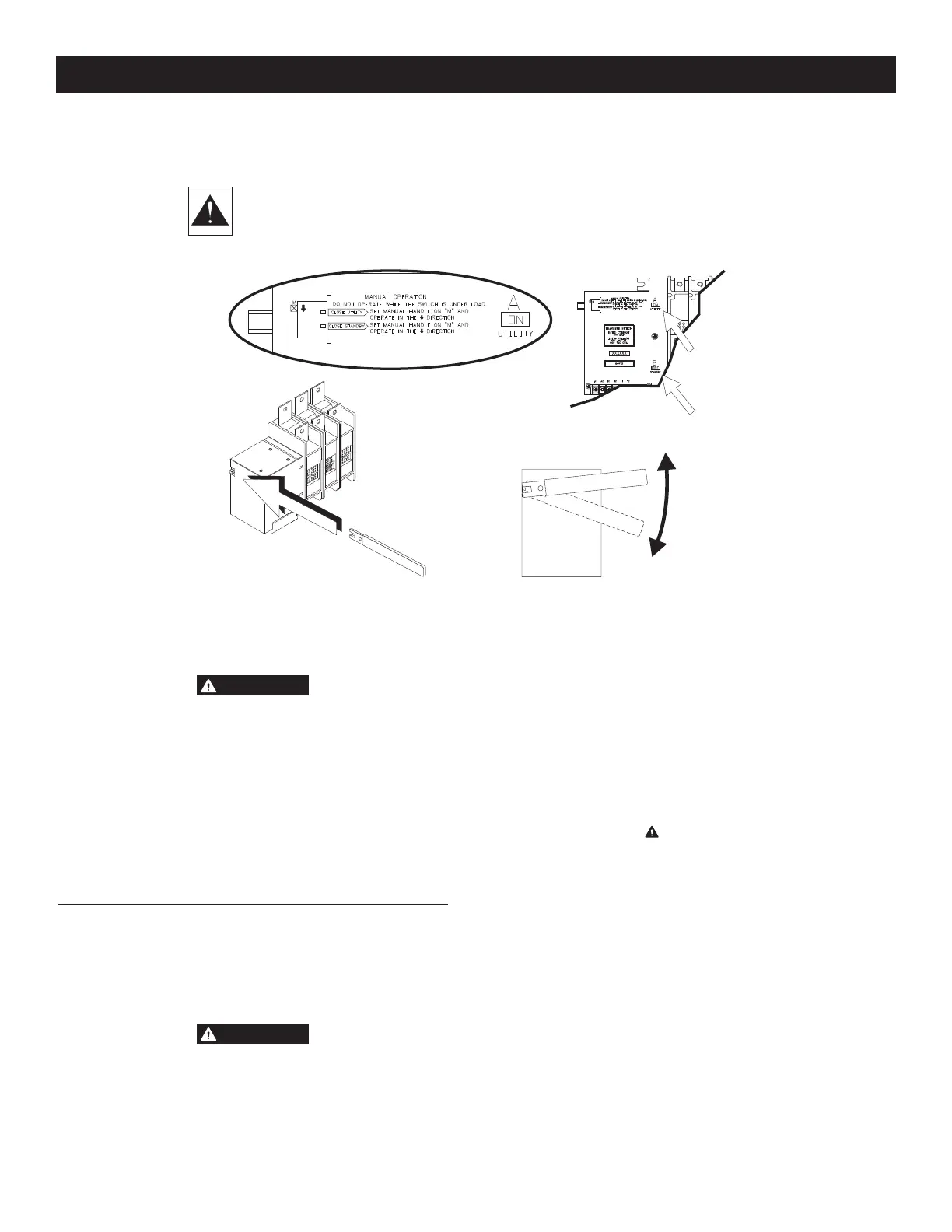

Figure 3.1 — Activation du commutateur de transfert
