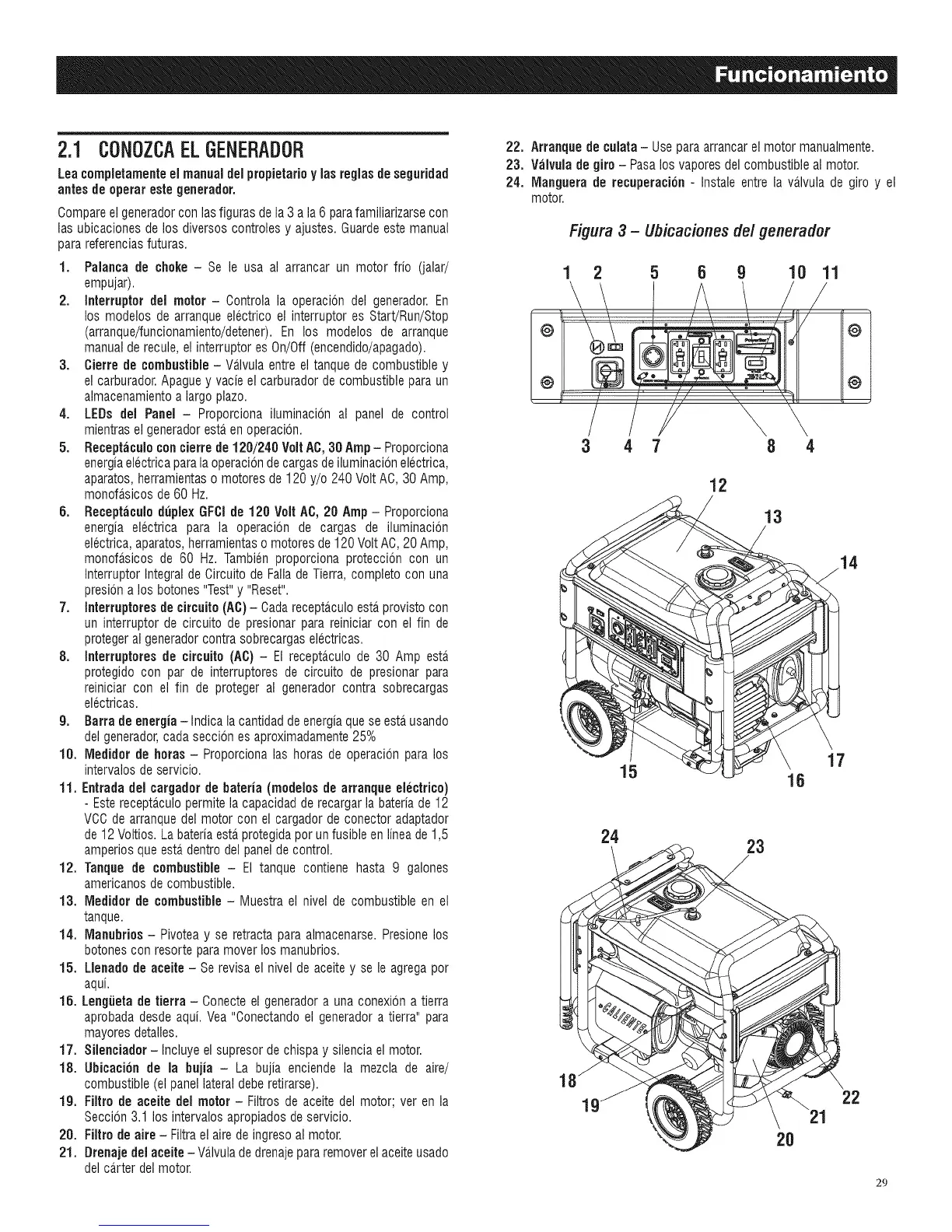

2.1 CONOZCAELGENERADOR
Leacompletameoteel manual delpropietarioy las reglas deseguridad
antes de operar este geoerador.
Compareel generadorcon lasfiguras dela 3 a la 6parafamiliarizarsecon
las ubicaciones de los diversos controles y ajustes.Guardeeste manual
parareferenciasfuturas.
1. Palanca de choke- Sele usa al arrancar un motor frio (jalar/
empujar).
2. Interruptordei motor - Controla la operacion del generador.En
los modelos de arranqueelectrico el interruptor es Start!Run/Stop
(arranque/funcionamiento/detener).En los modelos de arranque
manualde recule, el interruptor es On/Off (encendido/apagado).
3. Cierre de combustible- Va_lvulaentre el tanque de combustible y
el carburador.Apague y vacie el carburador de combustiblepara un
almacenamientoa largoplazo.
4. LEDs del Panel - Proporciona iluminaci6n al panel de control
mientrasel generadoresta,enoperacion.
5. Receptaculo concierrede 120/240 VoltAC, 30 Amp- Proporciona
energiaelectricaparala operaciondecargasdeiluminacionelectrica,
aparatos,herramientaso motores de 120 y/o 240 VoltAC, 30 Amp,
monofa_sicosde60 Hz.
6. Receptaculo d0plex GFCide 120 Volt AC, 20 Amp - Proporciona
energia electrica para la operacion de cargas de iluminaci6n
el6ctrica,aparatos,herramientaso motoresde 120VoltAC, 20 Amp,
monofasicos de 60 Hz. Tambien proporciona proteccion con un
Interruptor Integralde Circuito de FaNade Tierra,completo con una
prestona los botones"Test"y "Reset".
7. Interruptoresde circuiio(AC)- Cadarecepta,culo esta,provistocon
un interruptor de circuito de presionar para reiniciar con el fin de
protegeral generadorcontra sobrecargaselectricas.
8. Interruptoresde circuito (AC) - El receptaculo de 30 Amp esta
protegido con par de interruptores de circuito de presionar para
reiniciar con el fin de proteger al generador contra sobrecargas
electricas.
g. Barra de energia-Indica la cantidadde energiaquese esta,usando
delgenerador,cada seccion es aproximadamente25%
10. Medidor de betas - Proporcionalas horas de operacion para los
intervalos deservicio.
11. Entrada del cargador de bateria (modelos de arranque electrico)
- Esterecepta_culopermite la capacidad de recargarla bateriade 12
VCCde arranquedel motor con el cargador de conector adaptador
de 12Voltios. La bateriaestaprotegidapor unfusible enlineade 1,5
amperiosque esta,dentro delpanel de control.
12. Tanque de combustible- El tanque contiene hasta 9 galones
americanosde combustible.
13. Medidor de combustible- Muestra el nivel de combustible en el
tanque.
14. IVlanubrios- Pivotea y se retracta para almacenarse. Presionelos
botones con resorte paramover los manubrios.
15. Llenado de aceite - Serevisa el nivel de aceitey se le agregapor
aqui.
16. Lengiieia de iierra - Conecteel generadora una conexion a tierra
aprobadadesde aqui. Vea "Conectandoel generadora tierra" para
mayoresdetalles.
17. Silenciador -Incluye el supresorde chispa y silenciael motor.
18. Ubicacion de la bujia - La bujia enciende la mezcla de aire/
combustible (elpanel lateraldeberetirarse).
lg. Filtro de aceite del motor - Filtros de aceite del motor; ver en la
Seccion 3.1 los intervalos apropiadosde servicio.
20. Filtro de aire - Filtrael aire de ingreso al motor.
21. Drenajedel aceite - Va,lvuladedrenajepararemoverel aceiteusado
delca,rter del motor.
22. Arranque de culata- Usepara arrancarel motor manualmente.
23. Vaivula de giro - Pasolos vaporesdel combustible al motor.
24. IVlanguerade recuperation - Instale entre lava,lvula de giro y el
motor.
Figura3- Ubicacionesdelgenerador
1 2 5 6 9 10 11
",, \ , ! \ i , /'J
@ r : . "
_@
3 4 7 8 4
12
13
17
15 16
24
23
18
22
2O
29
