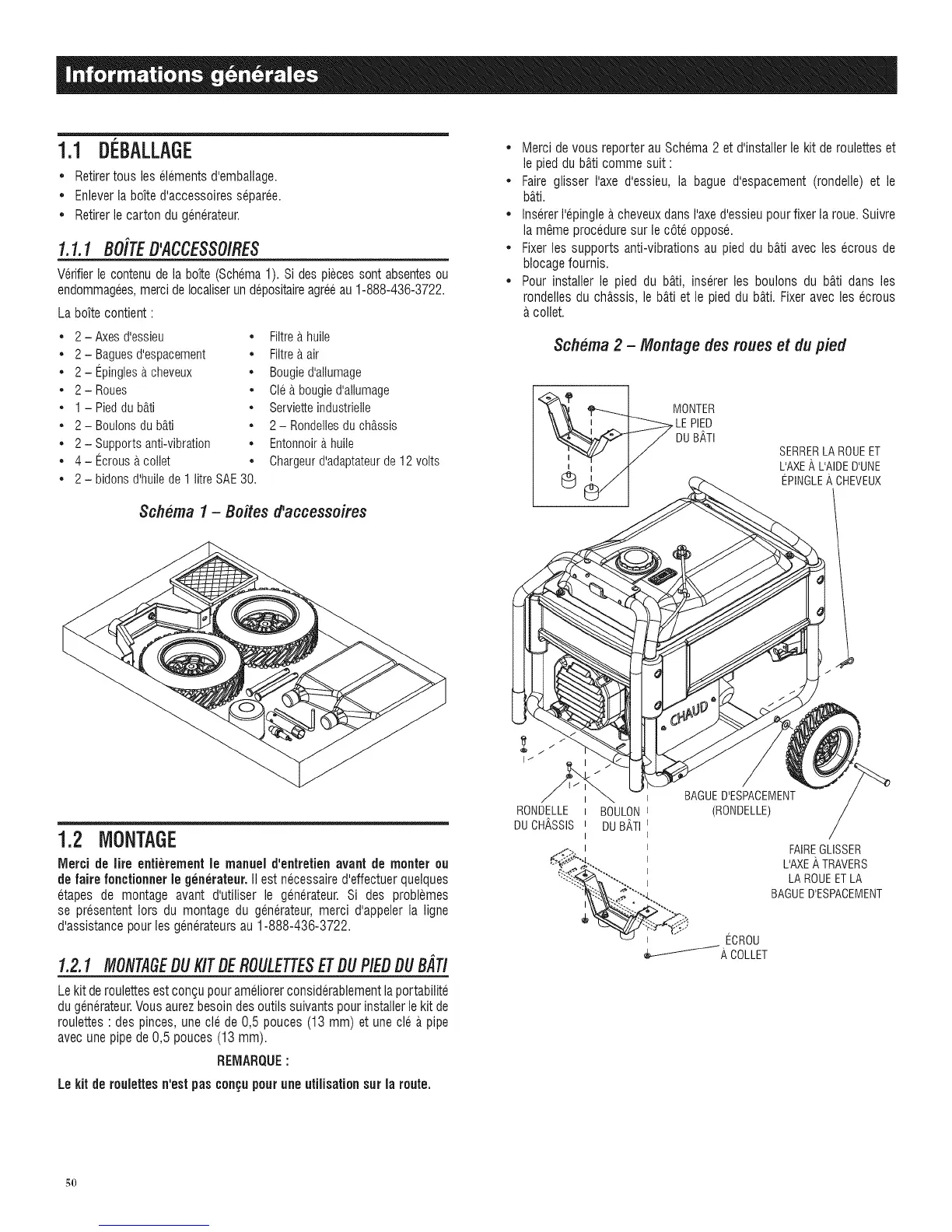

1.1 DEBALLAGE
• Retirertousles el6mentsd'emballage.
• Enleverla boited'accessoires separ6e.
• Retirerle carton du g6nerateur.
1.1.1 BOiTED'ACCESSOIRES
Verifierle contenude la boTte(Schema1). Si despiecessont absentesou
endommagees,mercide Iocaliserundepositaireagre6au1-888-436-3722.
La boite contient :
• 2- Axesd'essieu • Filtrea.huile
• 2- Baguesd'espacement • Filtrea.air
• 2- l_pinglesa.cbeveux • Bougied'allumage
• 2- Roues • Clea.bougied'allumage
• 1 - Pieddub_.ti • Servietteindustrielle
• 2- Boulonsdub_.ti • 2- Rondellesducb_.ssis
• 2- Supportsanti-vibration • Entonnoir_thuile
• 4- Ecrous_tcollet • Chargeurd'adaptateurde 12volts
• 2- bidonsd'huilede1 litreSAE30.
Schema 1 - Boites d'accessoires
• Merci devous reporter au Schema2 et d'installer le kit de roulettes et
le pied du b_.ticomme suit:
• Faire glisser I'axe d'essieu, la bague d'espacement (rondelle) et le
b__ti.
• InsererI'epinglea cheveuxdans I'axed'essieupourfixer la roue. Suivre
la m_me proceduresur le c6te oppose.
• Fixerles supports anti-vibrations au pied du b_.tiavec les ecrous de
blocagefournis.
• Pour installer le pied du b__ti,inserer les boulons du b__tidans les
rondelles du chD.ssis,le bD.tiet le pied du bD.ti.Fixeravec les ecrous
D.collet.
Schema 2 - Montage des roues et du pied
DU BATI
SERRERLAROUEET
L'AXE#,L'AIDED'UNE
EPINGLEA CHEVEUX
1.2 MONTAGE
Merci de life entierement le manuel d'entretien avant de monter ou
de faire fonctionner le geoerateur. II est necessaired'effectuerquelques
etapes de montage avant d'utiliser le generateur. Si des problemes
se presententIors du montage du generateur,merci d'appeler la ligne
@assistancepourles generateursau 1-888-436-3722.
1.2.1MONTAGEDU KITDEROULETTESETDU PIEDDU BAil
Lekit deroulettesest congu pourameliorerconsiderablementla portabilite
du gen6rateur.Vousaurezbesoin desoutils suivantspour installerle kit de
roulettes: des pinces, une cle de 0,5 pouces (13 mm) et une cle a.pipe
avecune pipe de 0,5 pouces (13 ram).
REMARQUE'
Le kit de roulettesn'estpascon{_upourune utilisationsur la route.
I BAGUED'ESPACEMENT
RONDELLEI BOULONI (RONDELLE)
DUCHASSISi DUB,_TII
I l
_I_,_ COLLET
FAIREGLISSER
L'AXEATRAVERS
LA ROUEET LA
BAGUED'ESPACEMENT
50
