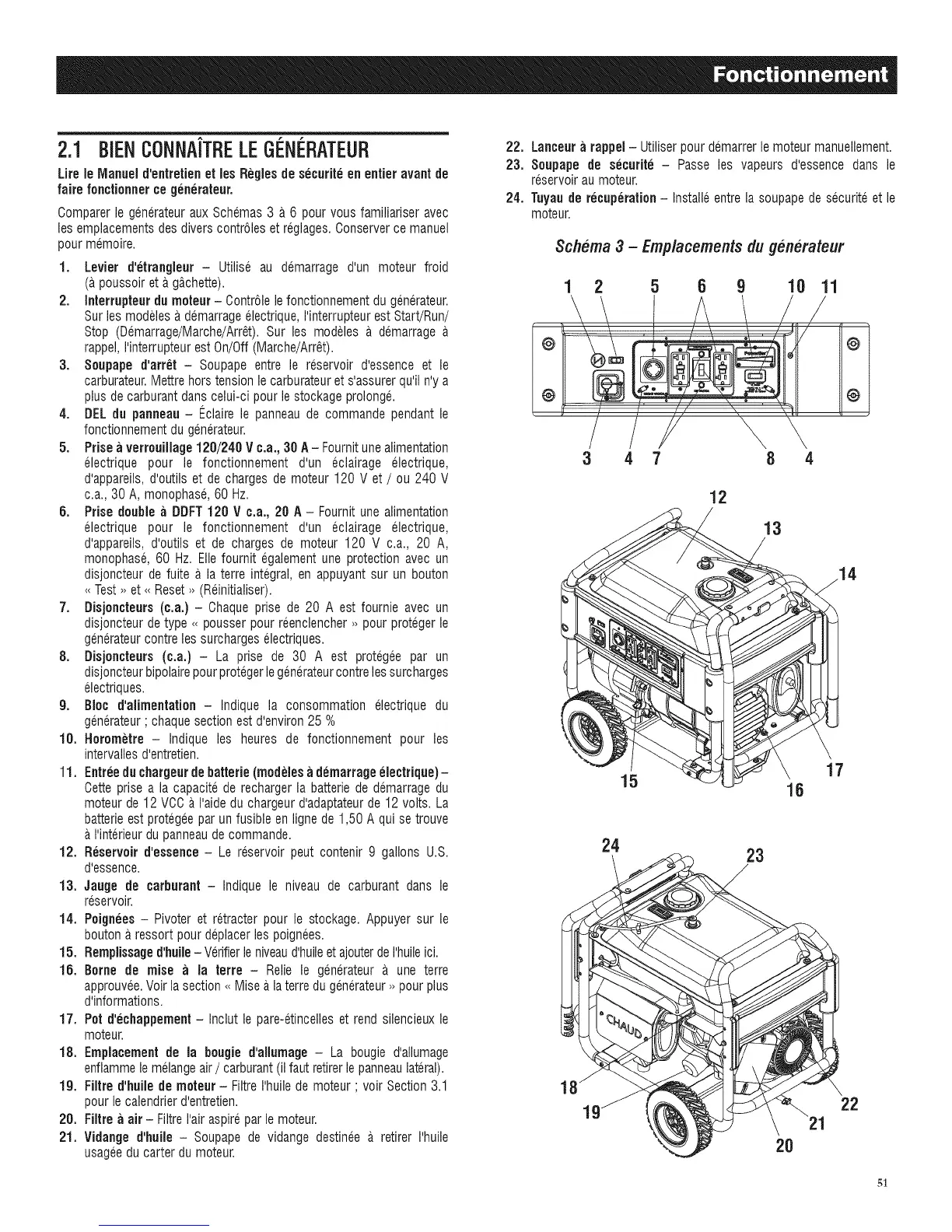

2.1 BENCONNA[TRELE61 NI RATEUR
Lire le IVlanueld'entretienet les Regiesde securiteen entier avantde
fake fonctionner ce generateur.
Comparer le gen6rateuraux Schemas3 a_6 pour vous familiariser avec
les emplacementsdesdivers contr61eset reglages.Conserverce manuel
pour memoire.
1. Levier d'etrangleur - Utilise au demarrage d'un moteur froid
(a_poussoir eta. g__chette).
2. Interrupteurdu moteur- Contr61ele fonctionnement du generateur.
Sur les modeles a demarrageelectrique,I'interrupteurest Start/Run/
Stop (Demarrage/Marche/Arr§t).Sur les modeles a. demarrage a.
rappel, I'interrupteurest On/Off (Marche/Arr_t).
3. Soupape d'arret - Soupape entre le reservoir d'essence et le
carburateur.Mettrehors tensionle carburateurets'assurerqu'il n'y a
plus decarburantdans celui-ci pour le stockageprolonge.
4. DEL du panneau- Eclaire le panneau de commande pendant le
fonctionnementdu generateur.
5. Prise a verrouillage120/240 V c.a., 30 A- Foumitune alimentation
electrique pour le fonctionnement d'un eclairage electrique,
d'appareils,d'outils et de charges de moteur 120 V et / ou 240 V
c.a., 30 A, monophase,60 Hz.
6. Prise double a DDFT 120 V c.a., 20 A - Fournitune alimentation
electrique pour le fonctionnement d'un eclairage electrique,
d'appareils, d'outils et de charges de moteur 120 V c.a., 20 A,
monophase, 60 Hz. Elle fournit egalementune protection avec un
disjoncteur de fuite a.la terre integral, en appuyant sur un bouton
<<Test, et<<Reset>,(Reinitialiser).
7. Disjoncteurs(¢.a.) - Chaqueprise de 20 A est fournie avec un
disjoncteur detype <<pousser pour reenclencher, pour protegerle
generateurcontreles surchargeselectriques.
8. Disjencteurs (¢.a.) - La prise de 30 A est protegee par un
disjoncteurbipolairepourprotegerlegenerateurcontrelessurcharges
electriques.
g. Bloc d'alimentation - Indique la consommation electrique du
generateur; chaque section estd'environ 25 %
10. Horometre - Indique les heures de fonctionnement pour les
intervallesd'entretien.
11. Entreedu chargeurdebatterie (modeles a demarrage electrique)-
Cette prise a la capacite de rechargerla batterie de demarragedu
moteur de 12 VCCb.I'aidedu chargeur d'adaptateurde 12 volts. La
batterieest protegeepar un fusible enligne de 1,50 A qui se trouve
a.I'interieur dupanneaude commande.
12. Reservoir d'essence - Le reservoir peut contenir 9 gallons U.S.
d'essence.
13. Jauge de carburant - Indique le niveau de carburant dans le
reservoir.
14. Poignees - Pivoter et retracter pour le stockage. Appuyer sur le
bouton a.ressort pour deplacerles poignees.
15. Rempfissaged'huile- Verifierle niveaud'huileet ajouterdeI'huileici.
16. Borne de raise a la torte - Relie le generateur a. une terre
approuvee.Voir la section <<Mise a.la terre dugenerateur- pour plus
d'informations.
17. Pot d'echappement -Inclut le pare-etincelleset rend silencieuxle
moteur.
18. Emplacement de la bougie d'allumage - La bougie d'allumage
enflammele melangeair/ carburant(ilfaut retirerle panneaulateral).
19. Filtre d'huile de moteur - FiltreI'huile de moteur ; voir Section 3.1
pour le calendrierd'entretien.
20. Filtre a air - Filtrefair aspirepar le moteur.
21. Vidange d'huile - Soupape de vidange destinee a. retirer I'huile
usageedu carter du moteur.
22. Lanceura rappel - Utiliser pour demarrerle moteur manuellement.
23. Soupape de securite - Passe les vapeurs d'essence dans le
reservoirau moteur.
24. Tuyau de recuperation - Installe entre la soupapede securite et le
moteur.
Schema 3 - Emplacements du generateur
1 2 5 B 9 10 11
@ \ "o .
,
@
@
4 7
12
13
14
15
17
16
24
23
18
1
22
2O
51
