Gilera 633499 - Page 16

Name Descrip
tion
Dimens
ions
Initials Quantit
y
Roller
casing
Cat. 2 Ø 2.5 -0.002
-0.004
Roller
casing
Cat. 3 Ø 2.5 -0.004
-0.006
Roller
casing
Cat. 1
Optional
Ø 2.5 -0.001
-0.003
Roller
casing
Cat. 2
Optional
Ø 2.5 -0.003
-0.005
Roller
casing
Cat. 3
Optional
Ø 2.5 -0.005
-0.007
Test
probe
+0.005
+0.001

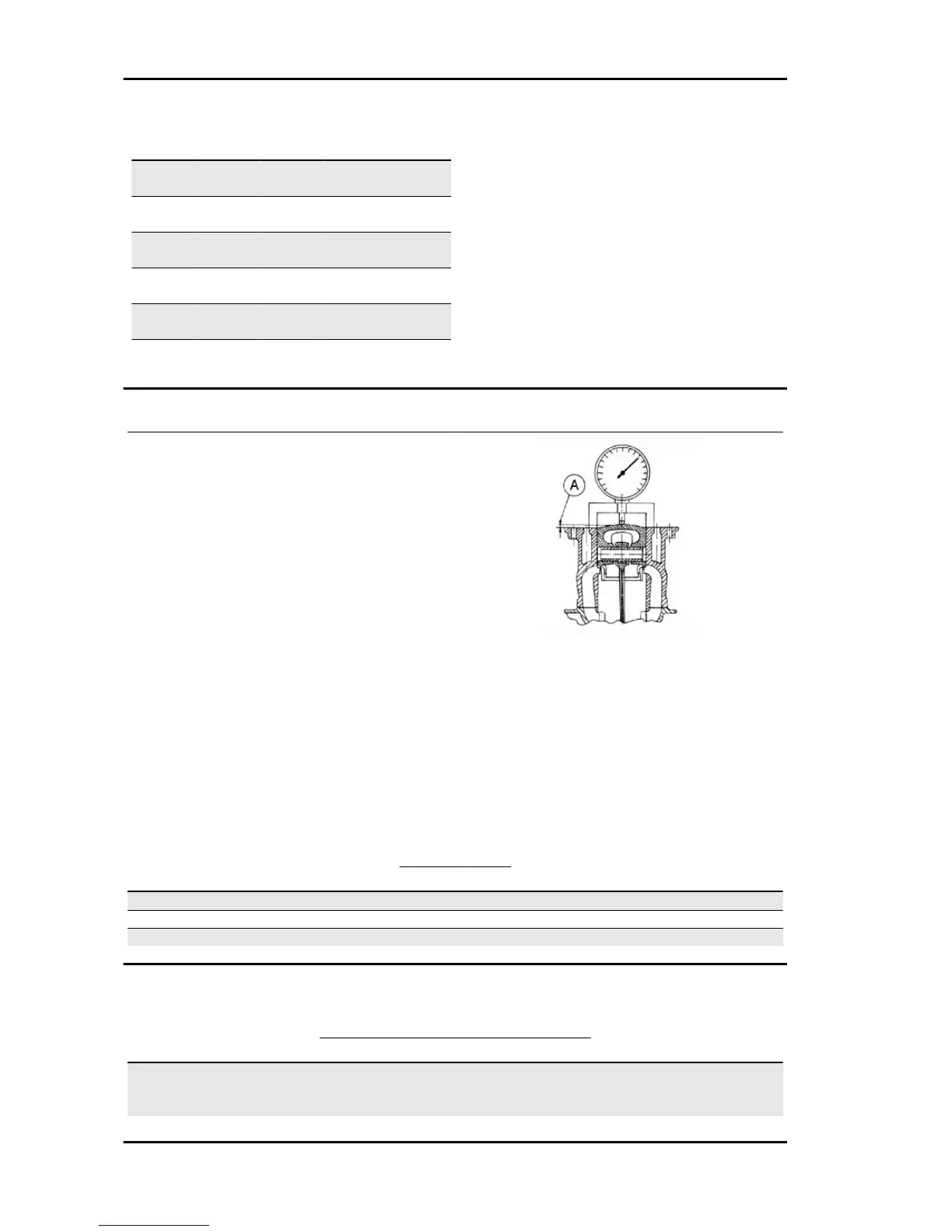

Slot packing system
Montare il cilindro senza installare la guarnizione
alla base.
Applicare un comparatore centesimale sull'attrez-
zo e azzerarlo su un piano rettificato.
Montare l'attrezzo sulla sommità del cilindro fis-
sandolo con due dadi ai prigionieri, rispettando la
coppia di serraggio e portare il pistone al P.M.S.
Lo spessore della guarnizione da montare cam-
bierà secondo il valore rilevato.
A tale scopo sono fornite n°3 guarnizioni aventi i
seguenti spessori:
Specific tooling
020272Y Piston position check tool
Locking torques (N*m)
Locking head nuts: 10 ÷ 11 N·m
SHIMMING SYSTEM
Name Measure A Thickness
Shimming 2.80 ÷ 3.04 0,4
Shimming 3.04 ÷ 3.24 0,6
Shimming 3.25 ÷ 3.48 0,8
Products
TABELLA PRODOTTI CONSIGLIATI
Product Description Specifications
AGIP ROTRA 80W-90 Rear hub oil SAE 80W/90 Oil that exceeds the
requirements of API GL3 specifi-
cations
Characteristics Runner Purejet
CHAR - 10
