LC 100
2-1 GLW 102786_fr_01
2 Commande du LC 100
2.1 Fournitures et vue d'ensemble

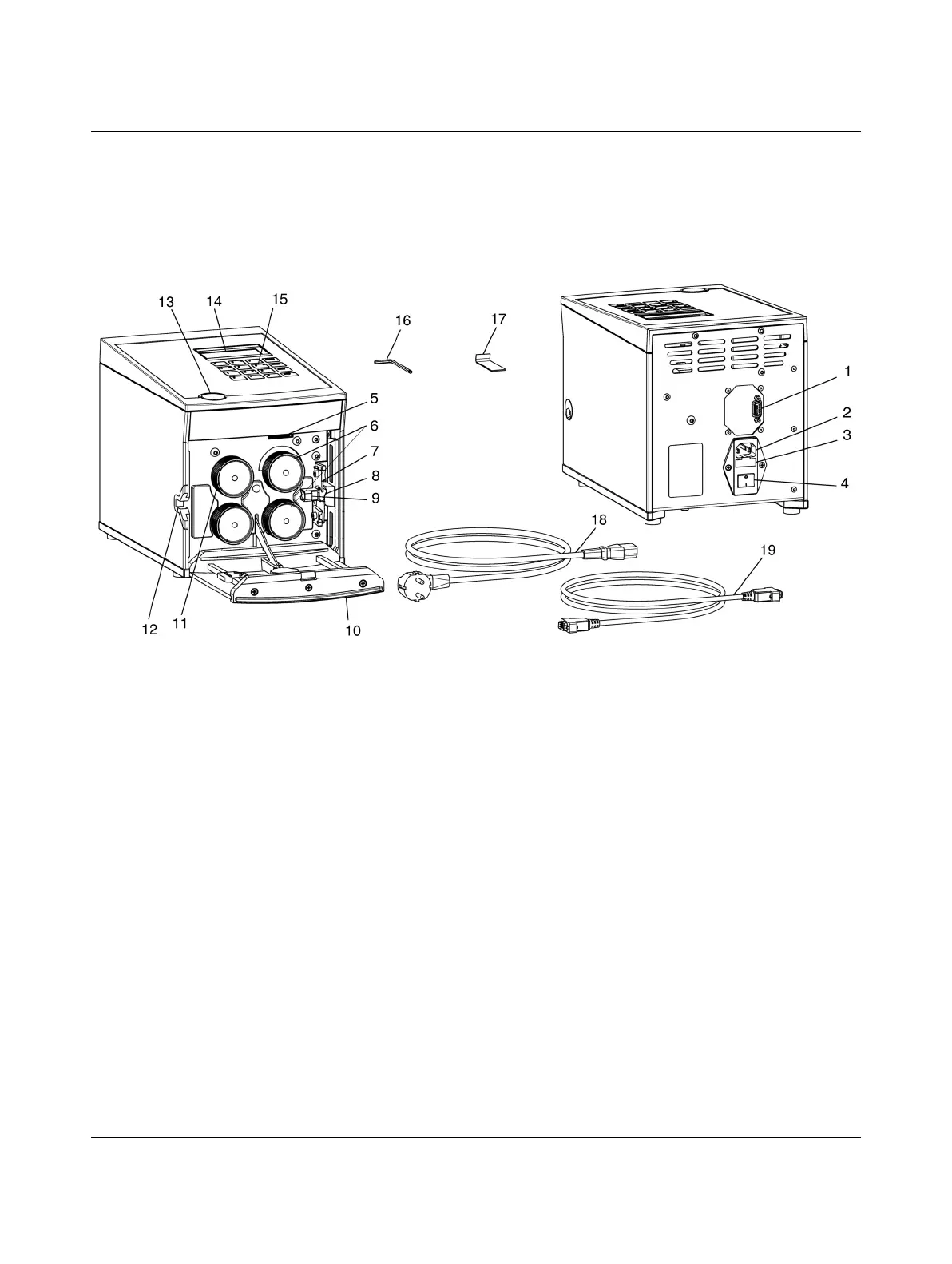

Fig 2-1 Fournitures et vue d'ensemble des organes de commande
1 Interface V.24 (RS-232) 11 Galet de mesure
2 Raccordement secteur 12 Orifice d'entrée
3 Fusibles secteur 13 Dispositif d'ouverture de la trappe
4 Interrupteur secteur 14 Ecran
5 Vis de réglage 15 Clavier
6 Galets d'entraînement 16 Clé à six pans, taille 3
7 Lame 17 Crochet extracteur
8 Orifice de sortie 18 Câble secteur
9 Guide-câbles 19 Câble RS-232
10 Trappe avant sans illustration : CD-ROM, Manuel d'utili-
sation
