GLW LC 100 - Remplacement des Lames

Elimination des défauts
102786_fr_01 GLW 3-5
Français

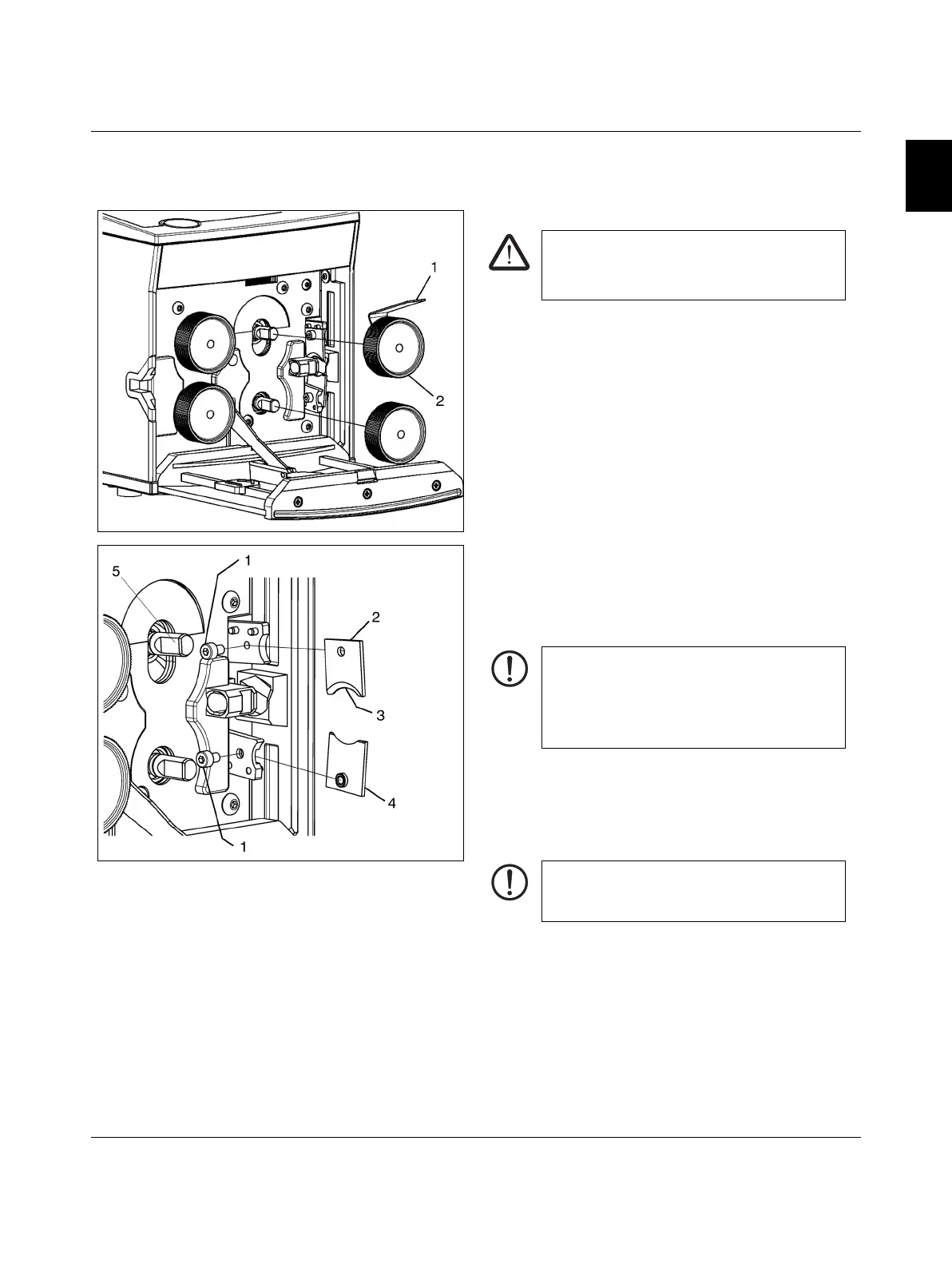

3.6 Remplacement des lames
Démontage des galets d'entraînement
• Appuyez sur le dispositif d'ouverture de la trappe et
faites-la basculer vers l'avant.
• Positionnez le crochet extracteur (1) fourni à l'arrière du
galet d'entraînement (2) puis déposez le galet de son
axe.
Dépose des lames
• Desserrez les vis (1) à l'aide de la clé à six pans fournie.
• Déposez les deux lames (2 et 4).
Montage des lames
• Positionnez la lame inférieure (4) sur le support, l'insert
fileté s'enfilant par la droite sur le support.
• Positionnez la lame supérieure (2) sur le support par la
gauche.
• Serrez les vis avec la clé à six pans.
• Remettez les galets d'entraînement en place.
• Basculez la trappe avant vers le haut pour la fermer.
• Rebranchez le connecteur secteur.
AVERTISSEMENT : Risque de blessure !
Mettre le LC 100 à l'arrêt puis retirer le connec-
teur secteur.
IMPORTANT : Toujours remplacer les lames
par paire.
Lors de la mise en place, veiller à ce que les
surfaces de coupe biaisées (3) soient toujours
dirigées vers l'extérieur.
IMPORTANT : Lors du montage des galets, te-
nir compte de la position des surfaces de gui-
dage sur les arbres (5).
