Strom- und Datenübertrager
11

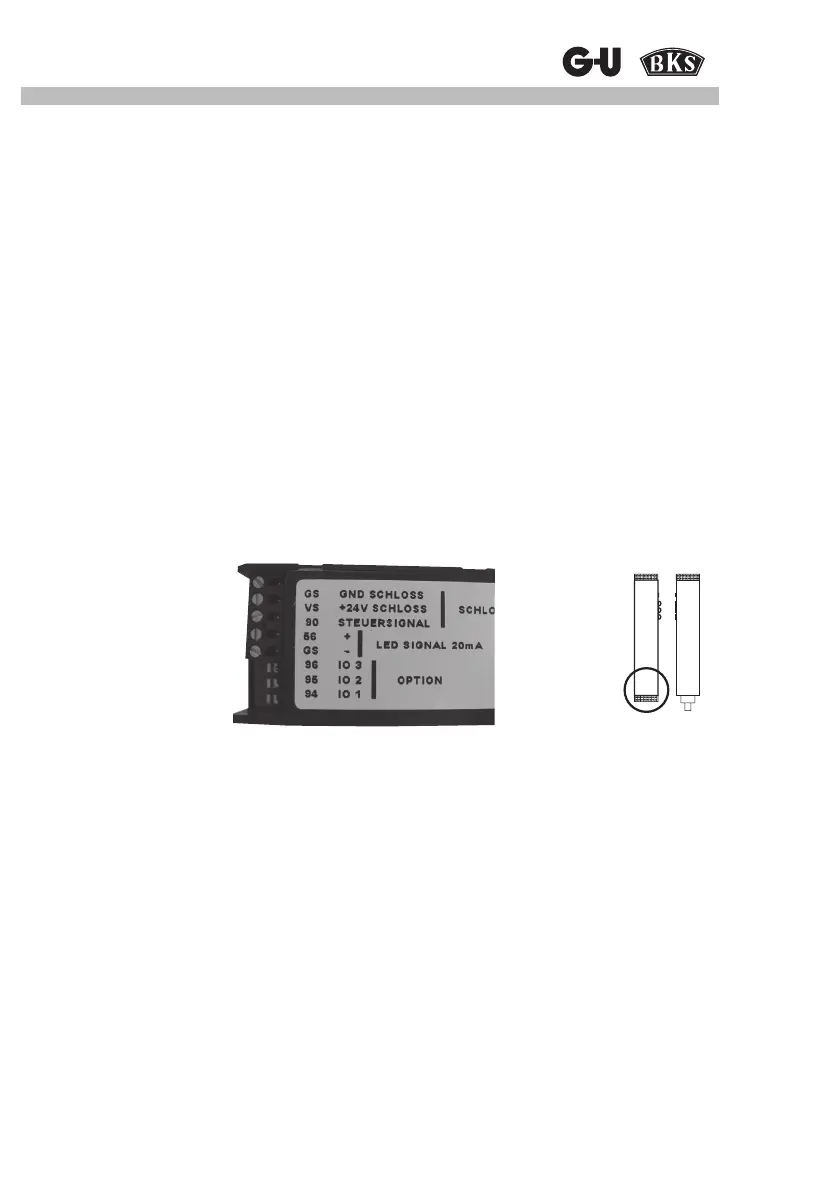

5.3.2 Anschlussklemmen Elektrische Schlösser
An die Klemmen GS, VS und 90 können mechatronische Schlösser von GU BKS angeschlos-
sen werden (siehe jeweils Anschlussplan der verschiedenen Schlösser im Anhang).
5.3.3 Anschlussklemmen LED
An die Anschlussklemmen 56 und GS kann eine LED zur Signalisierung des Öffnungszustan-
des angeschlossen werden. Dies kann z.B. für einen beleuchteten Türknopf, Stangengriff etc.
genutzt werden. Der Stromausgang ist kurzschlussfest und auf 20 mA begrenzt, so dass die
LED ohne Vorwiderstand angeschlossen werden kann.
Der Stromausgang wird ca. 3 s nach Zurückfahren der Verriegelung solange eingeschaltet,
bis die Verriegelung wieder ausgefahren ist. Bei geöffneter Tür oder Dauerentriegelung jedoch
nicht länger als 15 s.
Die Einschaltdauer ist nicht veränderbar.
5.3.4 Option 1-3
Die Klemmen 94, 95, 96 sind für optionale Anwendungen reserviert.
Klemmen 94-96
SECUREconnect 100F
