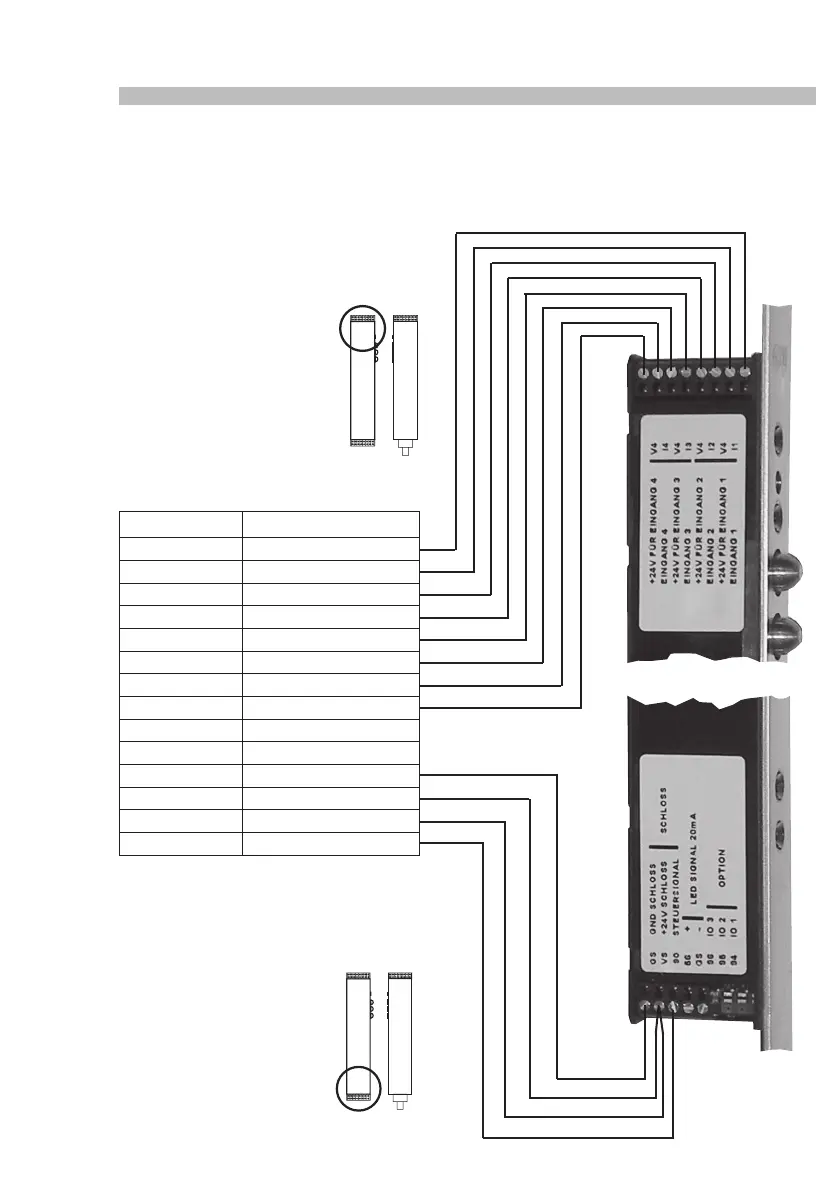

7.4 Anschlussplan Motorschloss
Serie 19 (mit 14 poligem Anschlusskabel)
Anschlusskabel Signal
Blau verriegelt COM
Rot verriegelt NO
Schwarz entriegelt COM
Violett entriegelt NO
Grau- rosa Schließbart COM
Rot-blau Schließbart NO
Weiß-grün Funktionsausgang COM
Braun-grün Funktionsausgang NO
Grün nicht belegt
Gelb Funktionseingang
Weiß GND
Braun + 24V
Grau Türkontakt
Rosa Steuerleitung
SECUREconnect 100F
