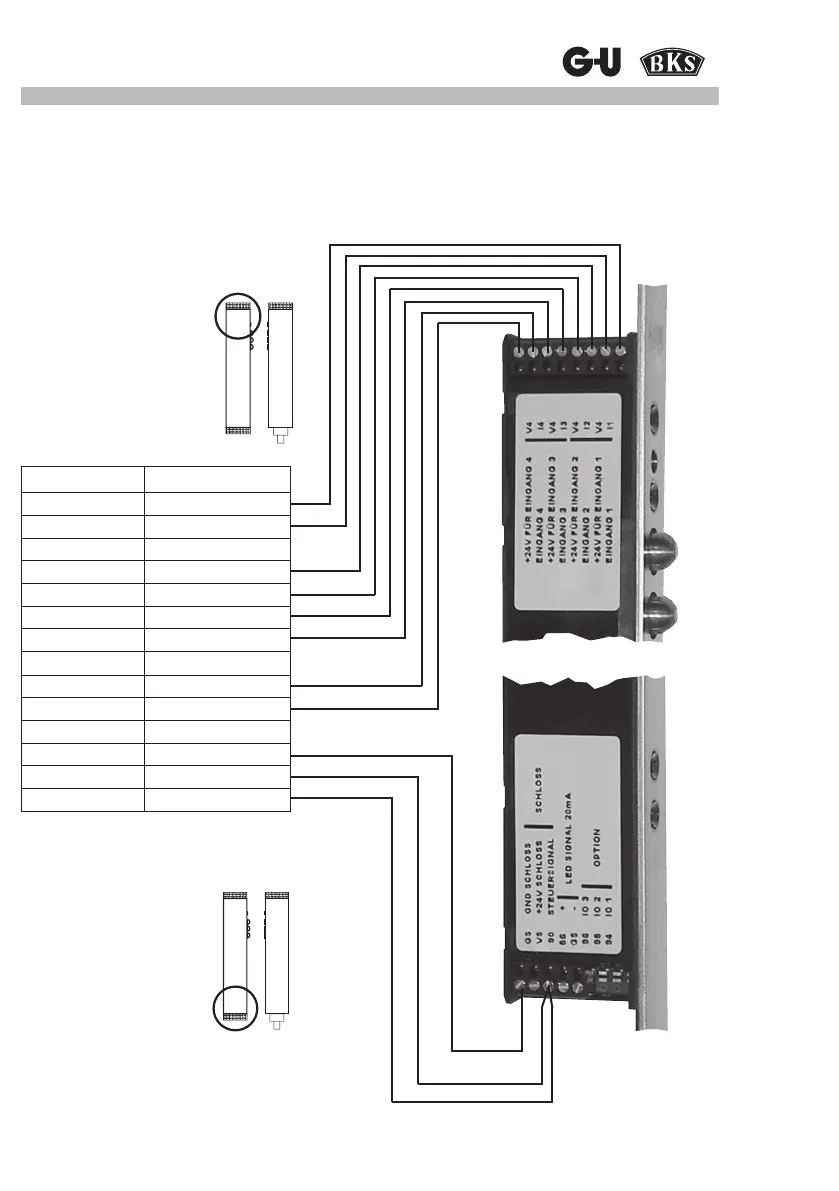

7.5 Anschlussplan EK-Schloss
Serie 19 (mit 14 poligem Anschlusskabel)
Anschlusskabel Signal
Blau Verriegelt COM
Grün Verriegelt NO
Grau Verriegelt NC
Rot Schließbart COM
Gelb Schließbart NO
Violett Drücker Seite 1 COM
Rot-blau Drücker Seite 1 NO
Braun-grün Drücker Seite 1 NC
Weiß-grün Drücker Seite 2 COM
Grau-rosa Drücker Seite 2 NO
Schwarz Drücker Seite 2 NC
Weiß GND
Braun +12 - 24V
Rosa Steuerleitung
SECUREconnect 100F
