SECUREconnect 100

6.4 Funktionen mit elektromechanischen Schlössern (EK)

6.4.1 Tür Kurzzeit AUF (Drücker einkuppeln)

Wird ein an den Klemmen 93 / V4 angeschlossener, potenzialfreien Kontakt betätigt, wird bei

geschlossener Tür an SECUREconnect 100F das Signal zum Einkuppeln des Türdrückers

erteilt.

• Bleibt die Tür geschlossen, wird der Türdrücker nach 20 s wieder ausgekuppelt.

• Wird die Tür geöffnet, wird der Türdrücker nach 3 s wieder ausgekuppelt.

• Wird ein an den Klemmen 93 / V4 angeschlossener, potentialfreier Kontakt dauerhaft

betätigt, bleibt der Türdrücker solange eingekuppelt, wie das Signal anliegt (s.o.).

• Wird die Tür geöffnet, wird der Türdrücker nach 3 s wieder ausgekuppelt.

• Wird die Tür wieder geschlossen, wird der Türdrücker wieder eingekuppelt.

6.4.2 Tür Dauer AUF

Wird ein an den Klemmen 91 / V4 angeschlossener, potenzialfreier Kontakt (Tastimpuls) betätigt,

wird bei geschlossener Tür an SECUREconnect 100F das Signal zum Einkuppeln des Türdrü-

ckers erteilt.

• Bleibt die Tür geschlossen, bleibt auch der Türdrücker dauerhaft eingekuppelt.

• Wird die Tür geöffnet, wird der Türdrücker nach 3 s wieder ausgekuppelt.

•

Wird die Tür wieder geschlossen, wird der Türdrücker wieder eingekuppelt.

6.4.3 Tür schließen (Drücker auskuppeln)

Wird ein an den Klemmen 92 / V4 angeschlossener, potentialfreier Kontakt betätigt, wird bei

geschlossener Tür an SECUREconnect -F das Signal zum Auskuppeln des Türdrückers erteilt.

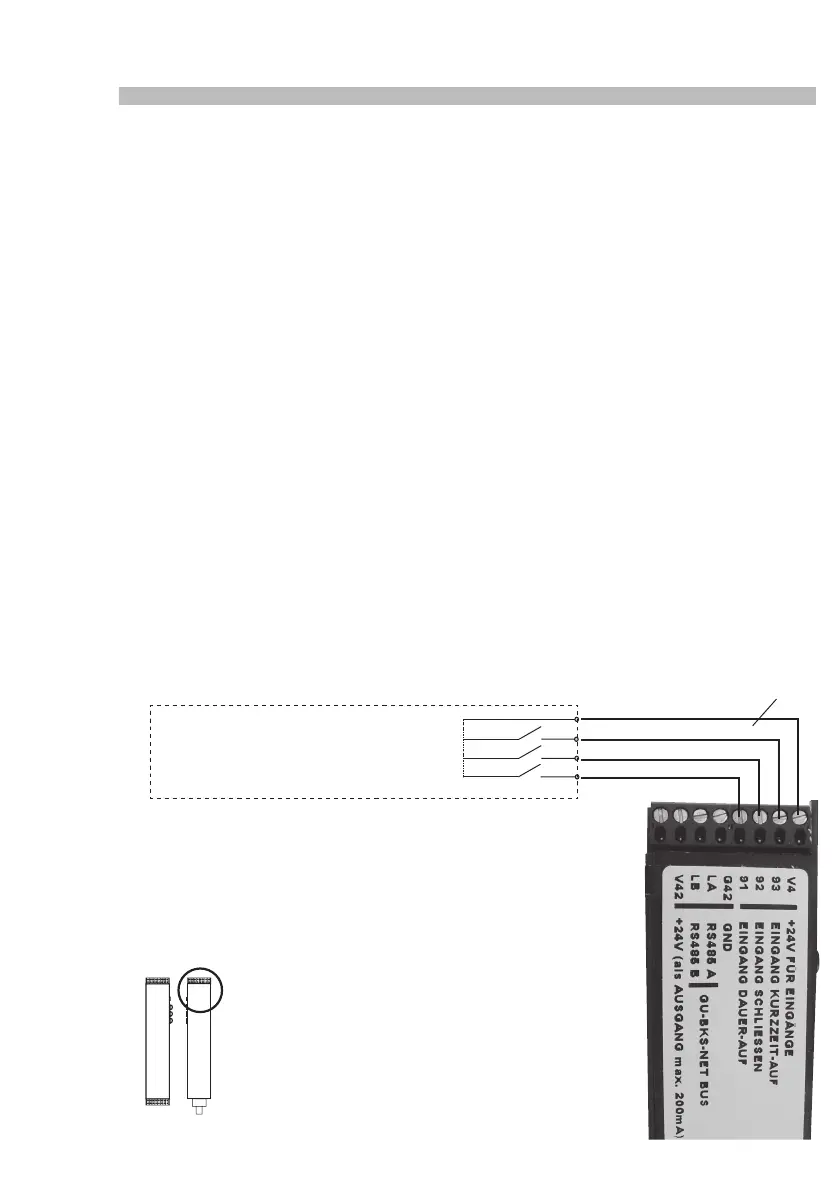

Beiliegendes Anschlusskabel

mit Klemmen

braun

weiß

gelb

grün

Kurzzeit- / AUF z.B. Sprechanlage,

Zutrittskontrolle, Zeitschaltuhr

+ 24 V

Kurzzeit AUF (Impuls)

Schließen (Impuls) / Drücker auskuppeln

Dauer AUF (Impuls)
