Strom- und Datenübertrager
27

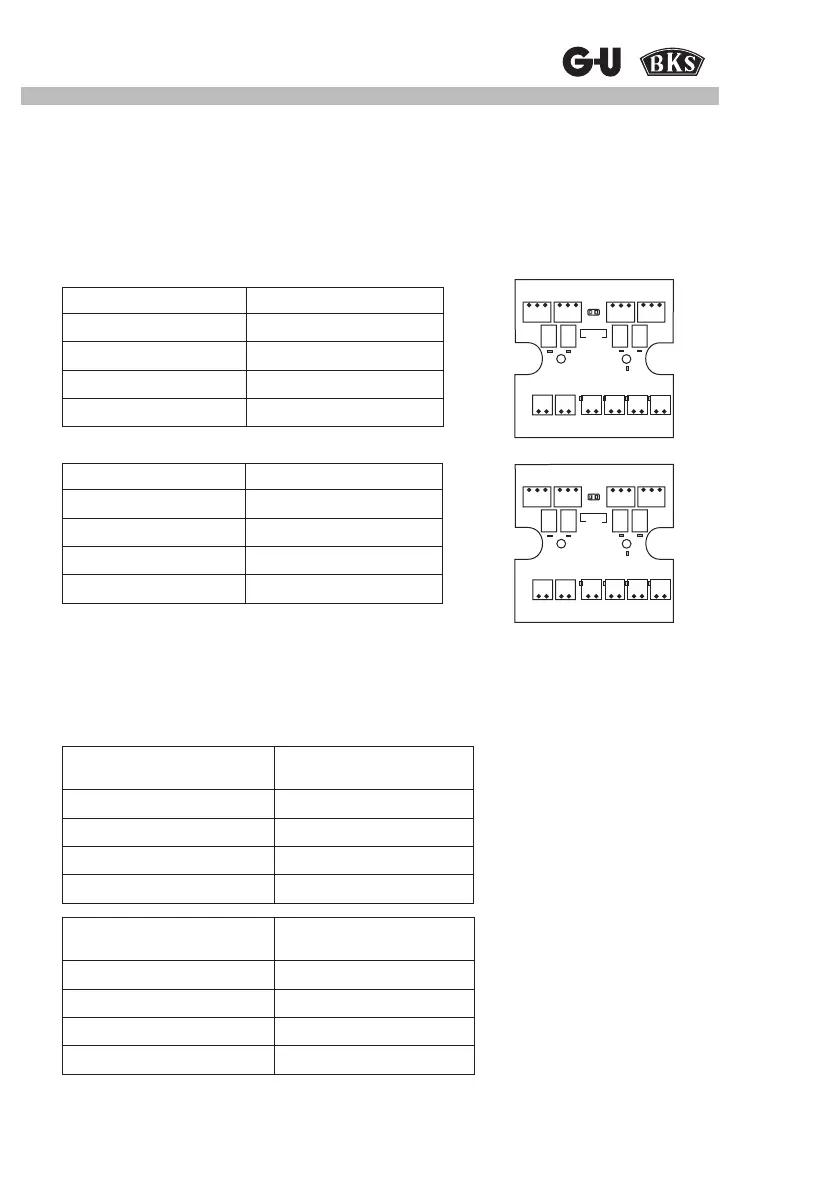

7.8.1 Eingänge am IO10 Modul
Über die Klemmen LA und LB am SECUREconnect 100R können 2 Stück IO10 -Module ange-
schlossen werden.
Die Parameter der Ein- und Ausgänge sind entsprechend der GU-BKS-NET Philosophie vorein-
gestellt.
Grundeinstellungen IO10 Adresse 1:
Eingang Funktion
Eingang 1: Klemme I1, V9 Dauer - AUF
Eingang 2: Klemme I2, V9 Schließen
Eingang 3: Klemme I3, V9 Verriegeln mit Vorrang
Eingang 4: Klemme I4, V9 Entriegeln mit Vorrang
Grundeinstellungen IO10 Adresse 2:
Eingang Funktion
Eingang 1: Klemme I1, V9 Entriegeln ohne Vorrang
Eingang 2: Klemme I2, V9 -
Eingang 3: Klemme I3, V9 Kurzzeit - AUF
Eingang 4: Klemme I4, V9 -
7.8.2 Ausgänge am IO10 Modul
Der Status der Eingänge (SECUREconnect 100F) wird direkt an die Relais des IO10-Moduls
ausgegeben.
Grundeinstellungen
Eingang
(SECUREconnect 100F)
Ausgang
IO10 Adresse 1
Eingang 1: Klemme I1, V4 Relais 1: Klemme 41, 51, 61
Eingang 2: Klemme I2, V4 Relais 2: Klemme 42, 52, 62
Eingang 3: Klemme I3, V4 Relais 3: Klemme 43, 53, 63
Eingang 4: Klemme I4, V4 Relais 4: Klemme 44, 54, 64
Eingang
(SECUREconnect 100F)
Ausgang
IO10 Adresse 2
Eingang 1: Klemme I1, V4 Relais 1: Klemme 41, 51, 61
Eingang 2: Klemme I2, V4 Relais 2: Klemme 42, 52, 62
Eingang 3: Klemme I3, V4 Relais 3: Klemme 43, 53, 63
Eingang 4: Klemme I4, V4 Relais 4: Klemme 44, 54, 64
Service
61 41 51 62 42 52 63 43 53 64 44 54
G1 V1 LA LB V9 I1 V9 I2 V9 I3 V9 I4
Service
61 41 51 62 42 52 63 43 53 64 44 54
G1 V1 LA LB V9 I1 V9 I2 V9 I3 V9 I4
