Model G0755 (Mfg. Since 1/13)
-51-

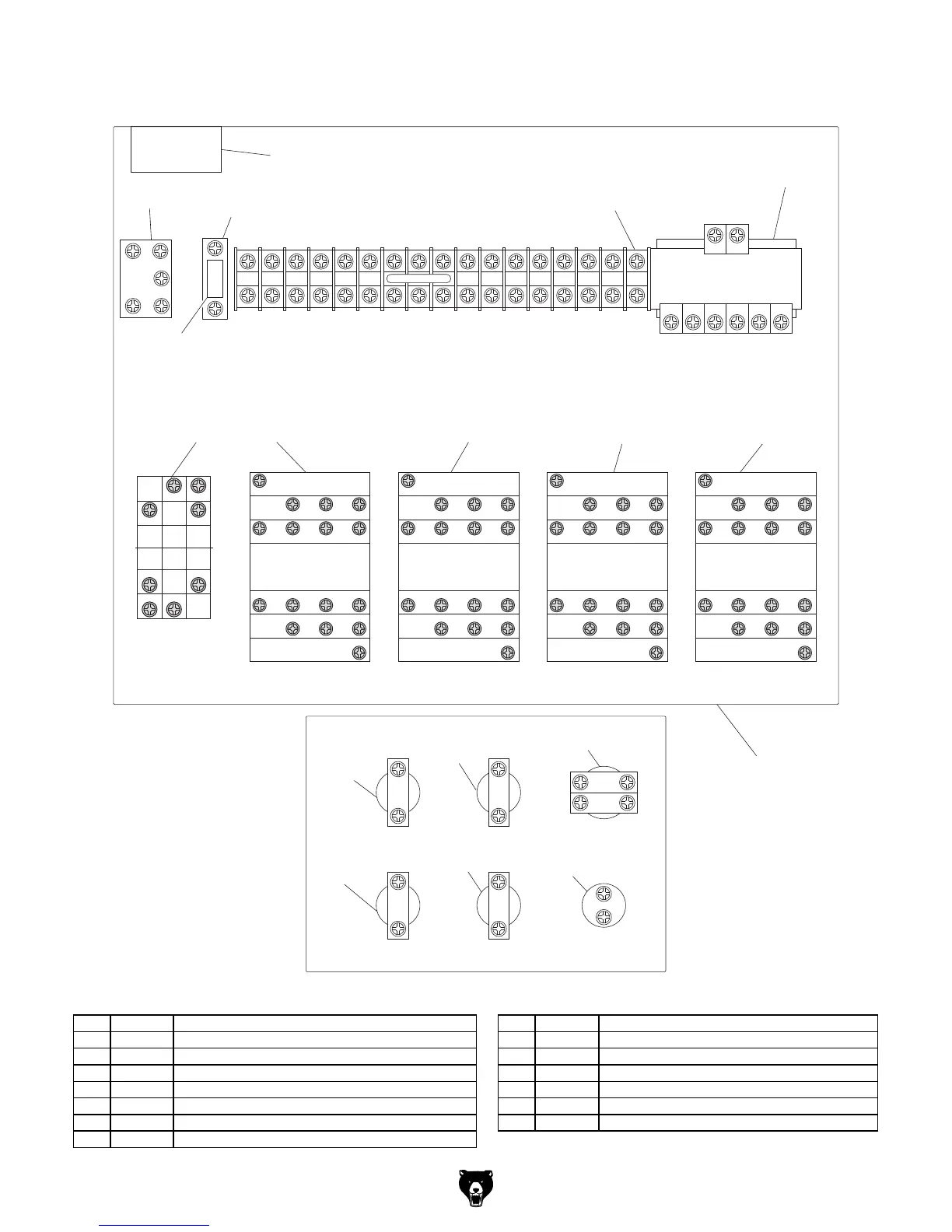

Electrical Components
REF PART # DESCRIPTION REF PART # DESCRIPTION
401 P0755401 CAPACITOR 7M 500V 20 X 32 X 48MM 409 P0755409 SPINDLE REV BUTTON MINGER LA125HBE102C
402 P0755402 GROUNDING PLATE 410 P0755410 Z-AXIS SWITCH MINGER LA125HBE102C
403 P0755403 FUSE HOLDER 411 P0755411 E-STOP BUTTON MINGER LA125HBE101C
404 P0755404 FUSE 2A 250V 5 X 25MM 412 P0755412 SPINDLE FWD BUTTON MINGER LA125HBE102C
405 P0755405 TERMINAL BAR 1-PC 413 P0755413 POWER LAMP MINGER AD6222D/S
406 P0755406 TRANSFORMER AOHENGDA ELEC JBK63VA 24-400V 414 P0755414 ELECTRICAL MOUNTING PLATE
407 P0755407 CONTACTOR SIEMENS 3TB41 29V 415 P0755415 RELAY OMRON MY2N-J
408 P0755408 SPINDLE STOP BUTTON MINGER LA125HBE101C
