Growatt MOD 11KTL3-X Manual

6.8.3 Användning av gränssnittet för energihantering i EU
RRCR

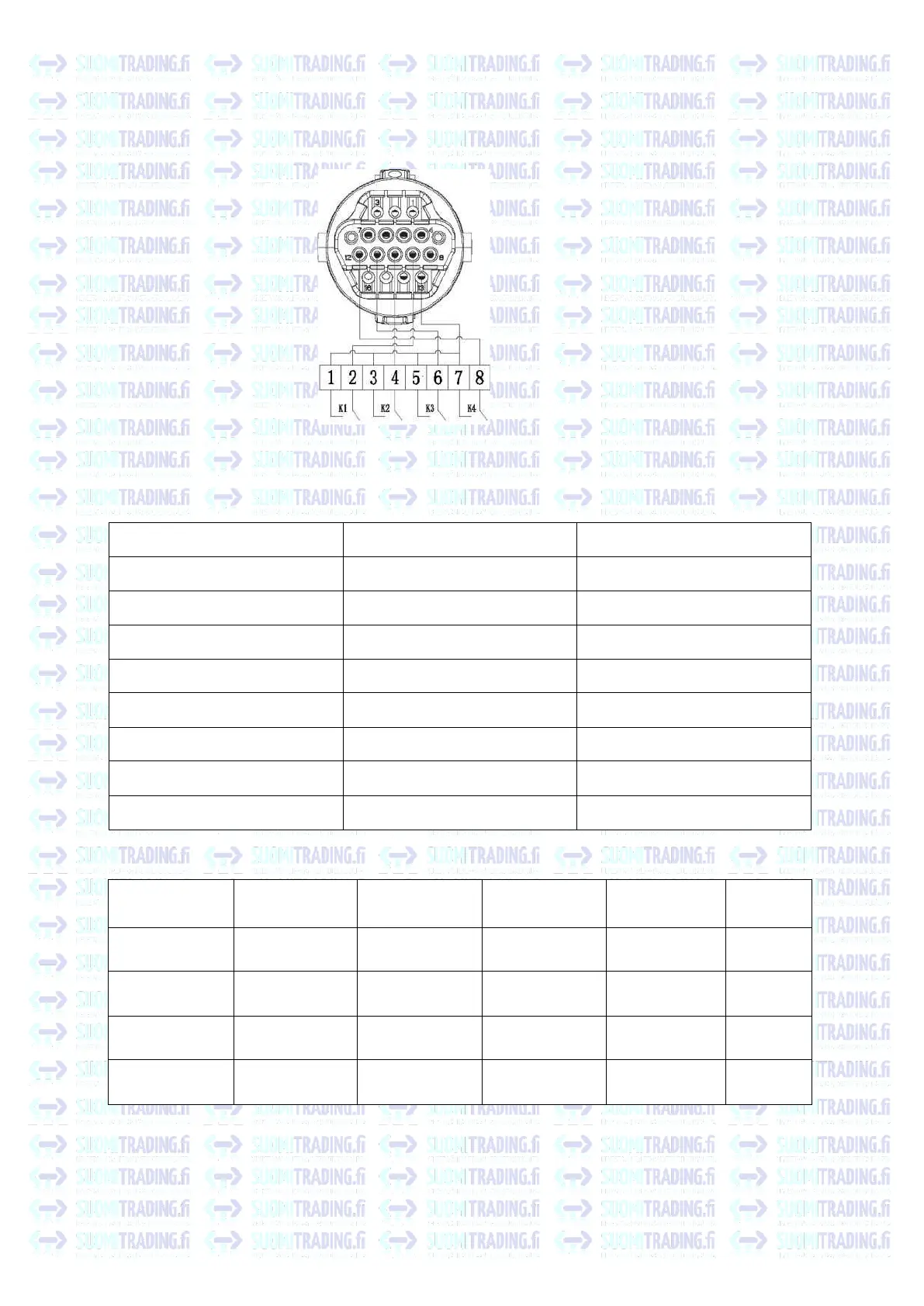

Figur 6.20 Anslutning av växelriktare och radiofrekvensmottagare (RRCR)
6.8.3.2 I följande tabell beskrivs fördelningen och funktionen av kontakternas stift:
DRM-kontaktens stift nr
Beskrivning
Kontakt till RRCR
9
Reläkontakt 1 ingång
K1 - Relä 1 utgång
10
Reläkontakt 2 ingång
K2 - Relä 2-utgång
11
Reläkontakt 3 ingång
K3 - Relä 3 utgång
12
Reläkontakt 4 ingång
K4 - Relä 4-utgång
13
GND
Gemensam kontakt för
reläer
14
Inte ansluten
Inte ansluten
15
Inte ansluten
Inte ansluten
16
Inte ansluten
Inte ansluten
6.8.3.2 Växelriktaren är förkonfigurerad för följande RRCR-effektnivåer:
DRM-kontaktens
stift 9
DRM-kontaktens
stift 10
DRM-kontaktens
stift 11
DRM-kontaktens
stift 12
Aktiv effekt
Cos(<p)
Kortslutning
med stift 13
0 %
1
Kortslutning
med stift 13
30 %
1
Kortslutning
med stift 13
60 %
1
Kortslutning
med stift 13
100 %
1
Reglering av aktiv effekt och reaktiv effekt aktiveras separat.
28
DRM-kontakt

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
