6.9 AFCI (valfritt)
6.9.1 Ljusbågsfelströmsskydd (AFCI)
I enlighet med artikel 690.1 1 i National Electrical Code R har växelriktaren ett system för att
upptäcka och avbryta ljusbågar. AFCI:n stänger av en ljusbåge på 300 W eller mer inom den
tid som anges i UL 1699B. AFCI som har gått ut kan endast återställas manuellt. Du kan in-
aktivera AFCI (automatisk upptäckt och avbrytning av ljusbågsfel) via kommunikationspro-
dukten i installationsläget om du inte behöver funktionen. Enligt avsnitt 690.11 i 2011 års
National Electric Code R, § 690.11, måste nya solcellssystem som är anslutna till en bygg-
nad vara utrustade med en AFCI (arc flash detection and interrupter) på solcellssidan.
6.9.2 Information om risker
Om meddelandet "Error 200" visas på displayen och summern ljuder har en ljusbåge uppstått
i solcellssystemet.
AFCI har utlösts och växelriktaren är permanent avstängd.
Det finns stora elektriska potentialskillnader mellan ledarna i växelriktaren. En ljusbåge kan
blixtra genom luften när en högspänningsström är ansluten.
Arbeta inte med produkten under användning.
När fel 200 inträffar följer du de här stegen:
6.9.3 Åtgärder

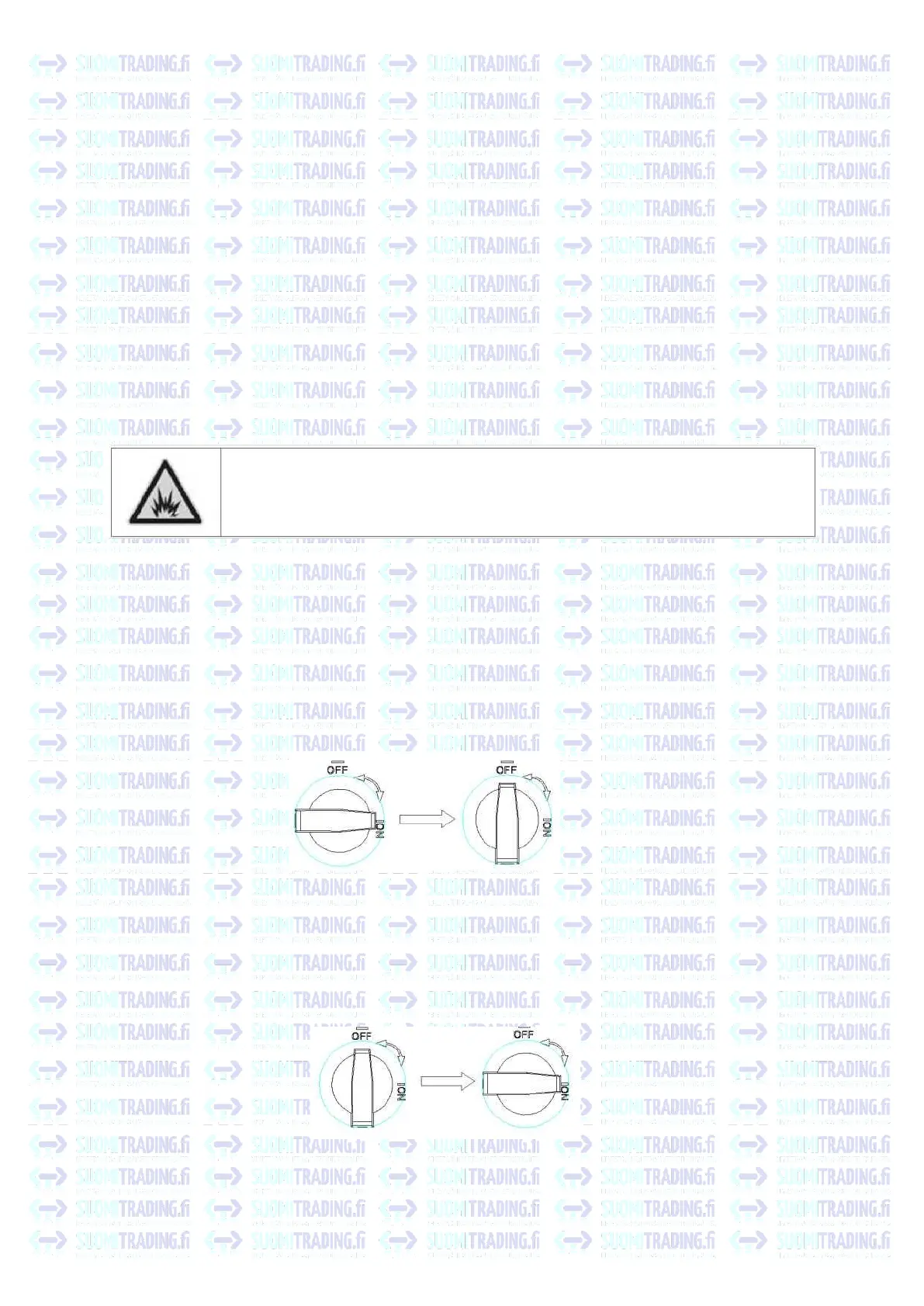

6.9.3.1 Ställ DC- och AC-brytarna i läge OFF.
Vänta tills displayen stängs av.
6.9.3.2 Gör en felsökning av ditt solcellssystem:
Kontrollera om spänningen i öppen krets för panelens apparater är normal.
6.9.3.3 Starta om växelriktaren igen när felet har åtgär-
dats: Ställ DC- och AC-brytarna i läge ON.
Brandrisk från ljusbågen
Testa AFCI för falska positiva värden endast i den ordning som besk-
rivs nedan. Inaktivera inte AFCI permanent.
Figur 6.21
Figur 6.22
29

Growatt MOD 11KTL3-X Specifications

General

Product type	-
Maximum power	11000 W
Output current	18.3 A
Output frequency	50/60 Hz
MPP voltage range	140 - 1000 V
Number of strings per MPPT	1
Output power capacity (max)	11 kVA
Input operation voltage (max)	1100 V
Input operation voltage (min)	160 V
Maximum input current per MPPT	13 A
Output operation voltage (max)	440 V
Output operation voltage (min)	340 V
Total Harmonic Distortion (THD)	3 %
Number of maximum power point tracking (MPPT)	2
Operating temperature (T-T)	-25 - 60 °C
Built-in display	Yes
Display technology	OLED
Product color	White
Overvoltage category	CAT II
Power protection features	Over voltage, Short circuit
International Protection (IP) code	IP66

Weight and Dimensions

Depth	178 mm
Width	425 mm
Height	387 mm
