Dansk (DK) Monterings- og driftsinstruktion
INDHOLDSFORTEGNELSE
Side
1. Symboler brugt i dette dokument
2. Anvendelse
Grundfos CIU-enheden (CIU = Communication Inter-
face Unit) bruges som kommunikationsinterface mel-
lem et Grundfos-produkt og et overordnet netværk.
CIU-enheden bruges sammen med et CIM-modul
(CIM = Communication Interface Module) som er
monteret i CIU-enheden.
Som intern kommunikation mellem CIU-enheden og
et Grundfos-produkt bruges GENIbus.
2.1 Typeskilt

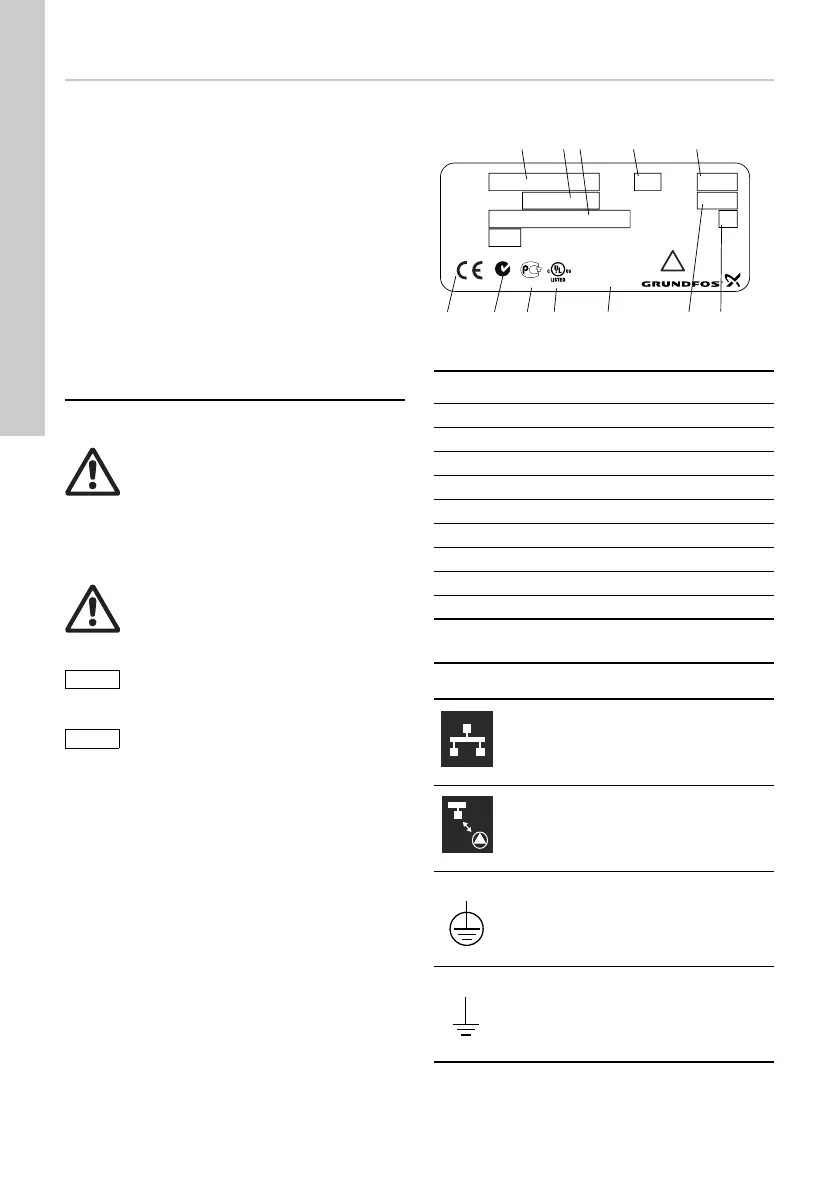

Fig. 1 Eksempel på typeskilt
2.2 Symbolforklaring
1. Symboler brugt i dette dokument
12
2. Anvendelse
12
2.1 Typeskilt
12
2.2 Symbolforklaring
12
3. Installationskit
13
4. Installation
13
4.1 Montering på væg
13
4.2 Montering i styreskab
13
4.3 El-tilslutning
14
5. Tekniske data
15
6. Rengøring
15
7. Bortskaffelse
15
Advarsel
Læs denne monterings- og driftsinstruktion
før installation. Følg lokale forskrifter og
gængs praksis ved installation og drift.
Læs monterings- og driftsinstruktionen til
det relevante CIM-modul.
Advarsel
Hvis disse sikkerhedsanvisninger ikke
overholdes, kan det medføre personskade!
Hvis disse sikkerhedsanvisninger ikke
overholdes, kan det medføre funktionsfejl
eller skade på materiellet!
Råd og anvisninger som letter arbejdet og
sikrer pålidelig drift.
TM04 1723 1008
Pos. Beskrivelse
1 Typebetegnelse
2 Produktnummer
3 Forsyningsspænding
4 Versionsnummer
5 Produktionskode (år og uge)
6, 7, 8, 9 Godkendelser og CE-mærkning
10 Kapslingsklasse
11 Serienummer
12 Kapslingsklasse
Symbol Betegnelse Beskrivelse
LED1
Rød/grøn statuslysdiode
for overordnet netværk
LED2
Statuslysdiode for intern
kommunikation mellem
CIM-modulet og Grund-
fos-produktet
Klemme til beskyttende
jord
Jordklemme
Type
CIU 150
123 4 5
96753081
11W
24-240 VDC/AC 0-60Hz
01 0840
1203
54
V-No. P.c.
Serial No.
IP
Product No.
U
N
P
MAX
Made in Thailand
COMMUNICATION
INTERFACE UNIT
96177821
30XP
68 1112107 9
!
