中文 (CN)
43
3. 安装套件
CIU 包装包含以下部件:
带有 CIM 模块的 CIU 单元
带有螺栓的 DIN 导轨卡夹
CIU 单元的安装和操作指导
CIM 模块的安装和操作指导
快速指南
CD-ROM (软件、功能概述、安装和操作指导)
4. 安装
CIU 单元可以安装在墙壁上,或安装在控制箱中的
DIN 导轨上。
4.1 墙壁安装
将 CIU 单元安装在墙上。 参阅图 2 和快速指南中 CIU
单元的钻孔模板。

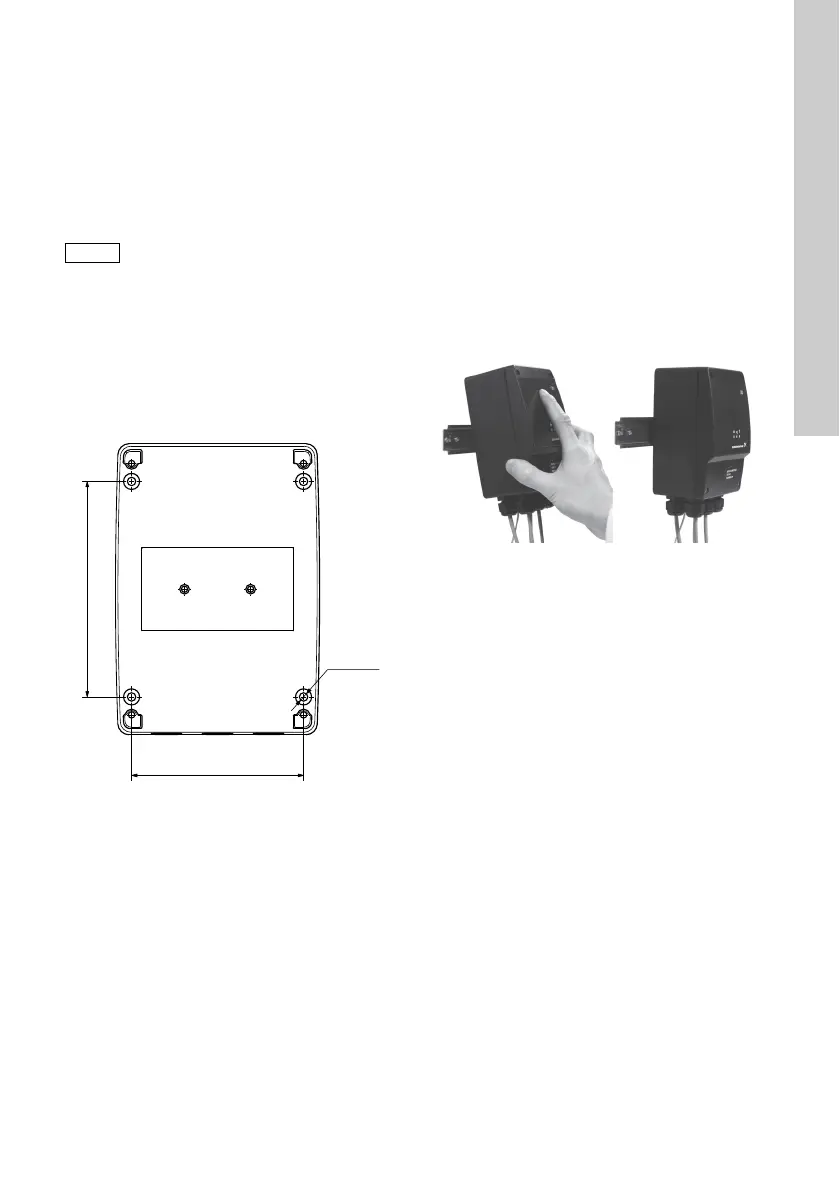

图 2 CIU 单元的墙壁安装
4.2 安装在控制箱中
在将 CIU 单元安装在包含变频器的控制箱中时,确保
CIM 单元、CIM 模块和变频器的 EMC 安装正确尤其
重要。
因此必须遵守以下规则:
所有屏蔽电缆必须接地。
如果不能使用电缆夹,则屏蔽电缆的剥脱部分必须
尽可能短,以降低高频阻抗。
控制箱的所有单元必须接地。
安装在 DIN 导轨上
CIU 单元适用于安装在 35 mm DIN 导轨
(EN 50022)上。
1. 固定 CIU 单元提供的 DIN 导轨卡夹。 参阅 CIU 单
元上的说明。
2. 钩住 DIN 导轨的上部,扣紧导轨的底部,从而固
定 CIU 单元。 参阅图 3
图 3 DIN 导轨上的 CIU 单元
从 DIN 导轨上将其卸下
向下推 CIU 单元,并将其从 DIN 导轨中推出,从而将
其卸下。
注意
请保存好 CD-ROM 以及安装和操作指导,
以便在将 CIU 单元/CIM 模块集成到主通信
网络时,能够随时找到这些参考资料。
TM04 1724 1008
Ø 4.5 mm
114 mm
91 mm
TM04 1727 0309
