4.3 电气连接
根据当地法规，电气连接必须由授权电气工程师实施。
4.3.1 电源和 GENIbus 的连接
1. 拆去夹紧盖。
2. 将电源电缆连接到 CIU 单元
（图 4，位置 1、2 和 3）。
3. 松开地线夹 （图 5，位置 4）。
4. 将导线连接到接线端子 A、Y 和 B
（图 5，位置 1、2 和 3）。
5. 连接地线夹下方的屏蔽电缆，并夹紧地线夹
（图 5，位置 4）。
6. 将网络电缆连接到 CIM 模块。
若有问题，请参阅 CIM 模块的安装和操作指导。
7. 安装夹紧盖。

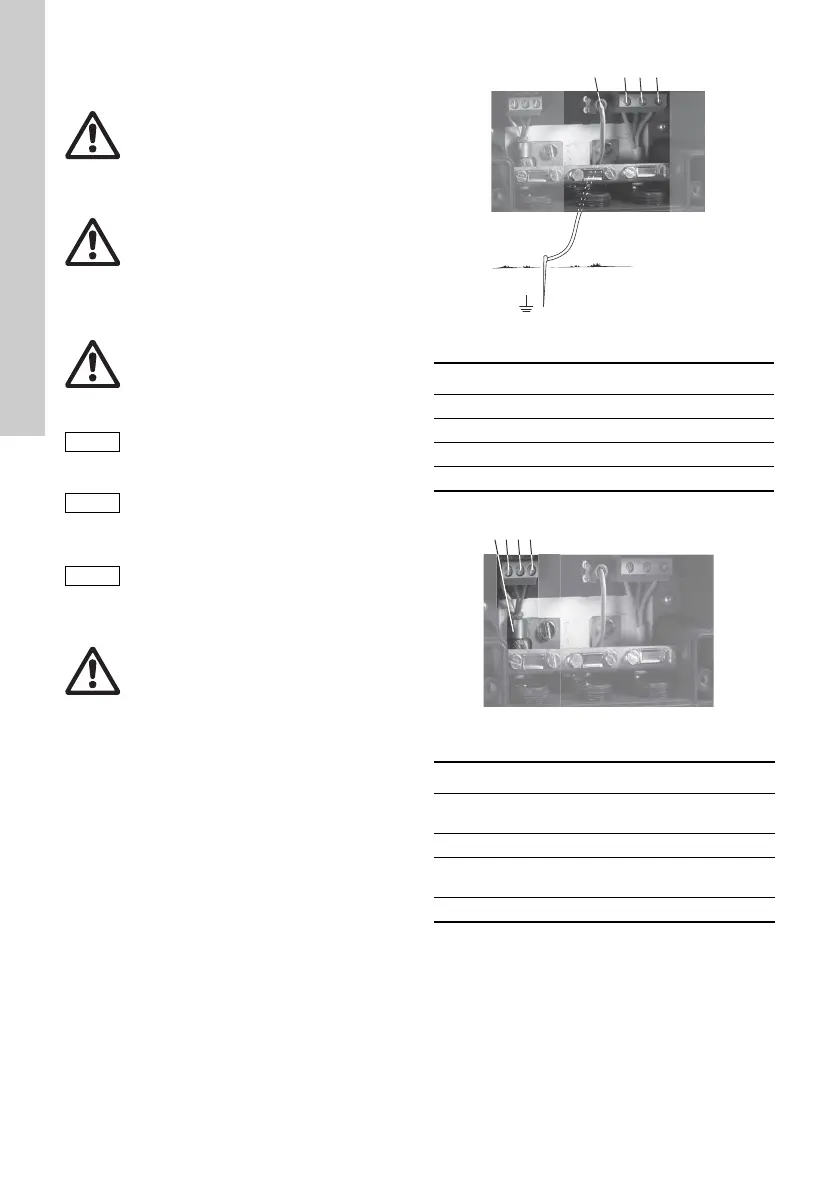

图 4 电气连接和接地
图 5 GENIbus 连接
警告
在开始电气连接之前，确保电源关闭，而且
不会误开启开关。
警告
适用于电源电压以上 30 V
RMS
/ 60 VDC：
必须装一个断路器，目的是切断主电源。 该
断路器必需靠近 CIU 单元并易于操作员接近
操作。 该断路器还必需有标记说明它是用于
CIU 单元的。 该断路器必需符合
IEC 60947-1 标准和 IEC 60947-3 标准。
警告
分支电路保险丝
CIU 单元必需受一个分支电路保险丝的保
护，该分支电路保险丝应该符合地方及国家
规定。
小心
CIU 单元的电源电压：
24-240 VAC/VDC - 10 %/+ 15 %。
注意
如果 CIU 单元是安装在 DIN 轨道上而没有
地线连接，或是安装在墙面上，则必需通过
地线端子将 CIU 单元接地。
见图4，位置4。
小心
若要确保稳定可靠的通信，则 GENIbus 连
接的屏蔽电缆必须始终接在地线夹。
参阅图 5，位置 4。
警告
必需保证只将 CIU 单元和 GENIbus 总线连
接到 SELV 或 SELV-E 电路上。
TM04 1985 1608
位置 说明
1 保护性地线端子
2 中性端子
3 相位端子
4 地线端子
TM04 1730 1008
位置 名称 说明
1A
GENIbus 接线端子 A
（正数据信号）
2 Y GENIbus 接线端子 Y
3B
GENIbus 接线端子 B
（负数据信号）
4
-
地线夹
4123
4123
