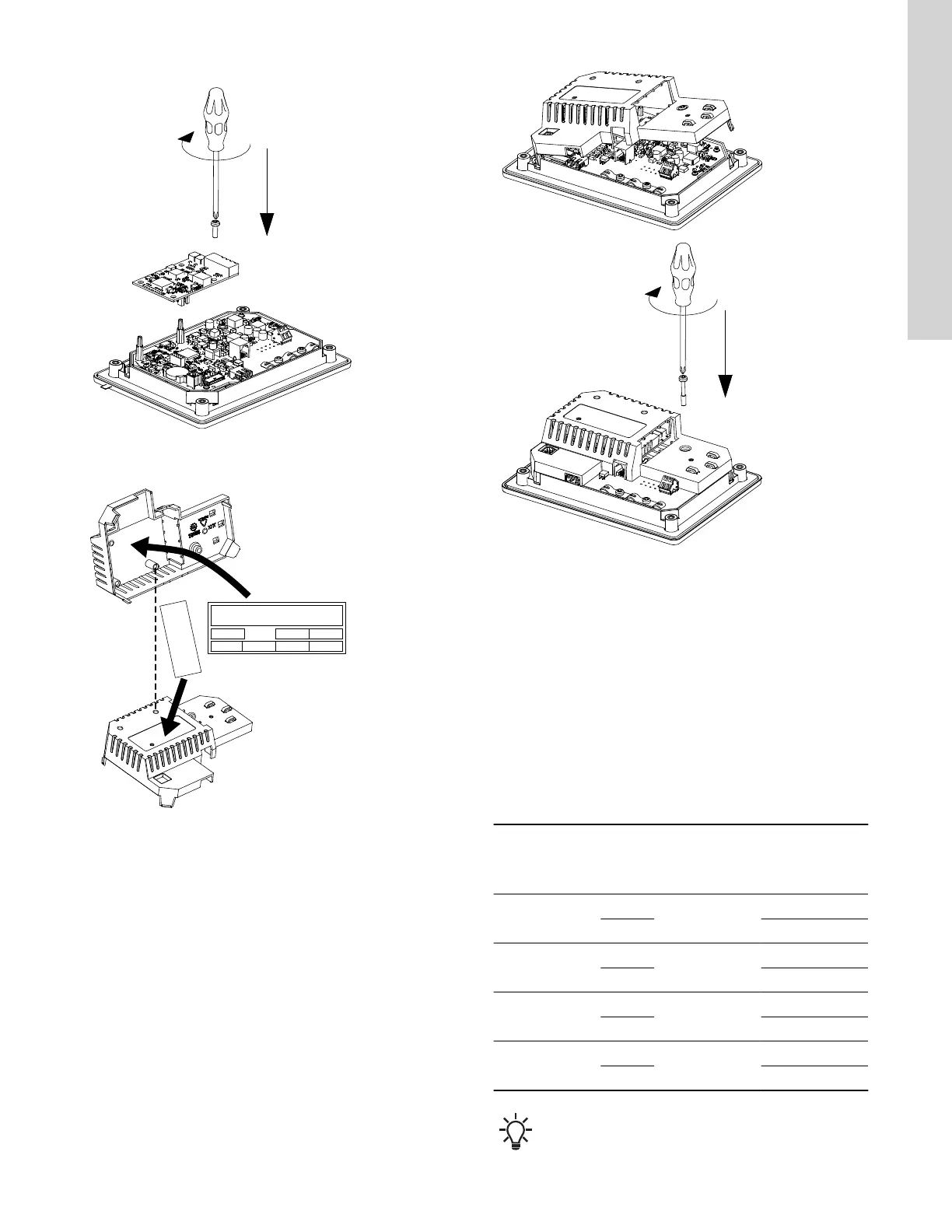

4. Installer le module CIM.
1 Nm
TM071907
5. Le cas échéant, placer les étiquettes sur le capot arrière.
Type:
Kit Funct. module - Geni/RS485Op
0538
9854
CIM XXX
CIM XXX
96824795
V01
Prod. No.
Version
Serial No.
P. C.
TM071908
6. Remettre le capot arrière sur le produit CU et le fixer à l'aide de
la vis de montage. Fixer les câbles à l’aide des serre-câbles.
1.25 Nm
TM071909
Faire passer les fils basse tension du module CIM par le côté
droit du support de câbles.
Informations connexes
8.13 Code 159 (Erreur de communication CIMxxx)
2.3 Branchement électrique
2.3.1
Protection du panneau de commande
Le dispositif de protection du circuit d'alimentation électrique et le
disjoncteur sont fournis par l'installateur. Le type et la taille doivent
être basés sur les codes électriques locaux, régionaux et nationaux.
Dimensionner le disjoncteur en fonction de l'intensité maximale à
pleine charge (FLA) du panneau. Le courant nominal de court-
circuit conditionnel (SCCR) est de 5 kA pour les variantes
monophasées et de 10 kA pour les variantes triphasées.
Puissance
moteur [HP]
Nombr
e de
pompe
s
Moteur FLA [A]
Panneau max.
FLA [A]
3
1
5
5,5
2 10,5
5
1
16
16,5
2 32,5
7,5
1
12
12,5
2 24,5
20
30
1
32
32,5
2 64,5
Voir le courant nominal pour ce produit spécifique sur la
plaque signalétique du produit.
31
