5. Funciones de control

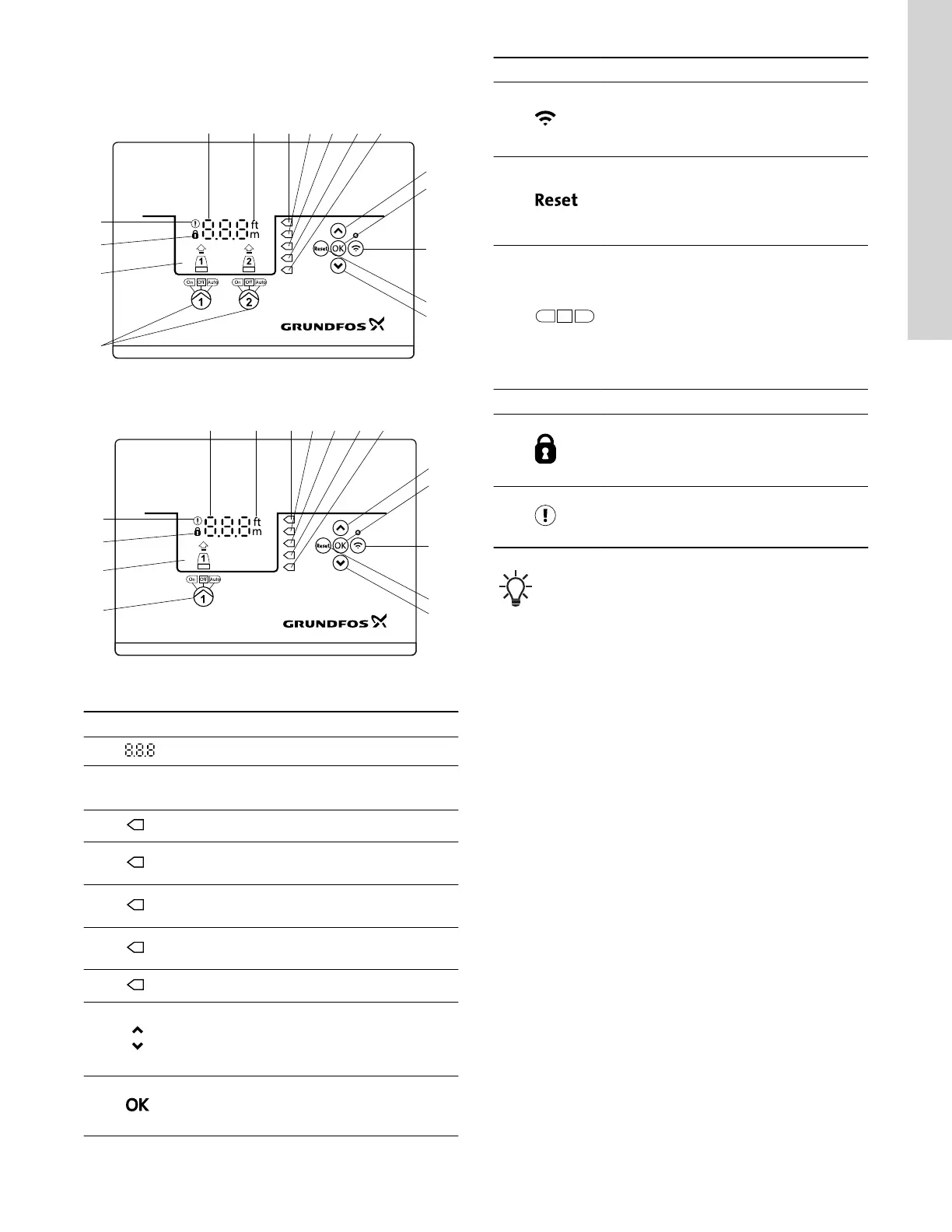

5.1 Panel de control
7
6
8
8
9
11
10
13
14
15
12
5
4
3
2
1
TM070082
Unidad con dos bombas
7
6
8
8
9
11
10
13
14
15
12
5
43
2
1
TM070191
Unidad con una bomba
Pos. Símbolo Descripción
1 Pantalla
2
ft
m
Unidades
3 Nivel alto
4
Una sola bomba: no se usa
Dos bombas: nivel de arranque (bomba 2)
5
Una sola bomba: nivel de arranque
Dos bombas: nivel de arranque (bomba 1)
6
Una sola bomba: nivel de paro
Dos bombas: nivel de paro (bombas 1 y 2)
7 Nivel de funcionamiento en seco
8
Botones Arriba/Abajo:
• Presione estos botones para navegar por
los submenús o cambiar los valores de
los parámetros
9
Botón OK:
• Presione este botón para guardar los
cambios en los valores
Pos. Símbolo Descripción
10
Botón de conexión:
• Presione este botón para establecer la
conexión Bluetooth entre la unidad de
control y la app Grundfos GO Remote
11
Botón Reset:
• Presione este botón durante la puesta en
servicio para restablecer los ajustes, o
bien para restablecer una alarma o
advertencia
12
On
Off
Auto
Modo de funcionamiento de la bomba:
• On: la bomba se ha encendido
manualmente
• Off: la bomba se ha apagado
manualmente
• Auto: la bomba está funcionando de
forma automática según los ajustes
especificados
13 Pantalla La pantalla muestra el estado de la bomba
14
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
Símbolo de candado:
Si el símbolo está iluminado, significa que la
unidad de control está bloqueada y no es
posible hacer cambios
15
Símbolo de alarma y advertencia:
Rojo: alarma
Amarillo: advertencia
La unidad de control permite efectuar ajustes y supervisar
el sistema de forma manual.
67
Español (MX)
