7.4 Remplacement du module CIM
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐ Couper l'alimentation avant tout branchement
électrique.
‐ S'assurer qu'elle ne risque pas d'être réenclenchée
accidentellement.
1. Désactiver l'alimentation électrique du produit et d'autres
composants dotés d'une alimentation externe.
2. Noter la connexion de borne de chaque fil pour s'assurer de
bien rétablir les connexions.
3. Déconnecter tous les fils rattachés au module CIM.
4. Enlever les vis maintenant le module.
5. Retirer le module du coffret de commande.
6. Installer le nouveau module.
7. Connecter tous les fils.

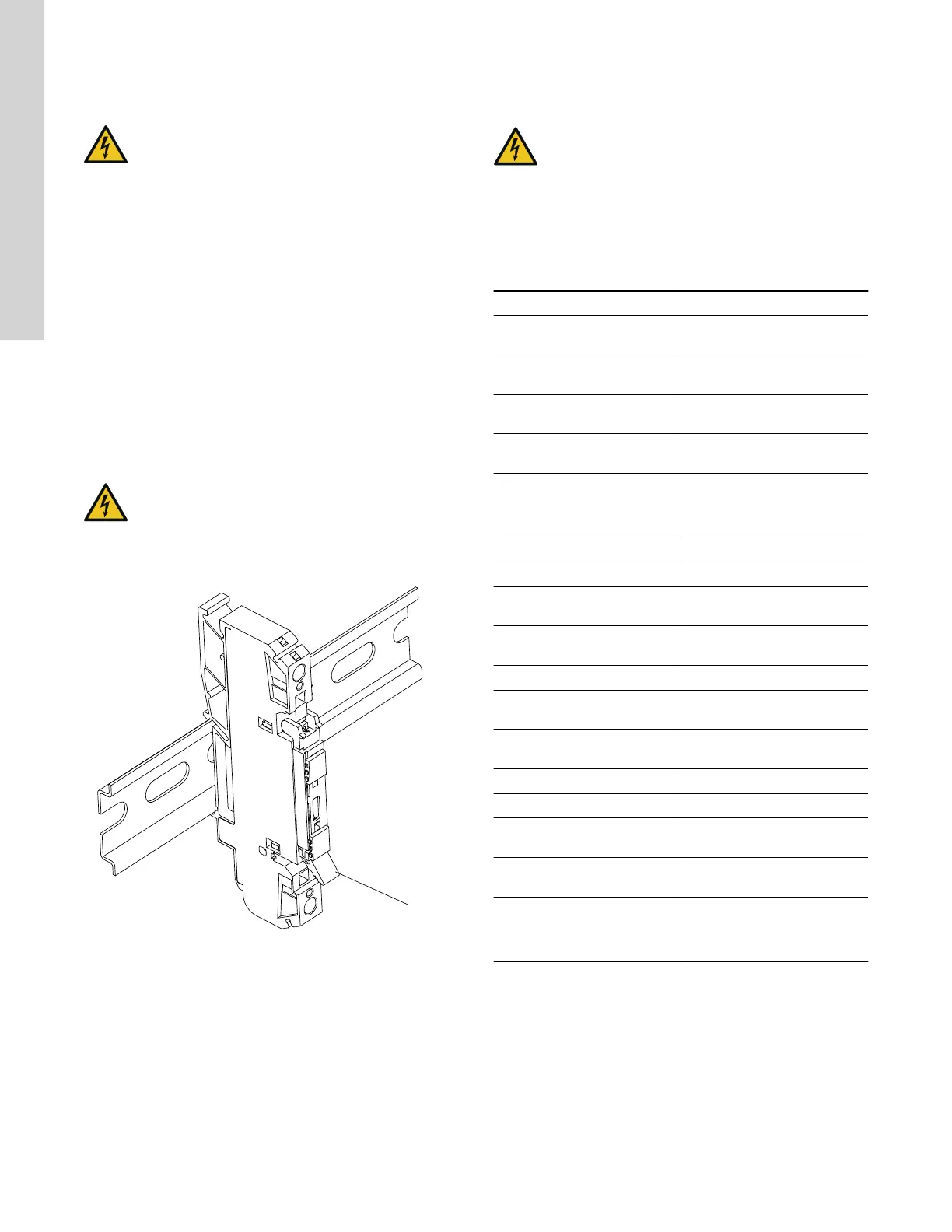

7.5 Remplacement du fusible
DANGER
Choc électrique
Mort ou blessures graves
‐ Couper l'alimentation avant tout branchement
électrique.
‐ S'assurer qu'elle ne risque pas d'être réenclenchée
accidentellement.
TM072483
1. Ouvrir le volet (1).
2. Retirer le fusible.
3. Insérer un nouveau fusible.
4. Fermer le volet (1).
Informations connexes
9. Caractéristiques techniques
8. Dépannage
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐ Avant toute intervention sur le produit, couper
l'alimentation électrique.
‐ S'assurer qu'elle ne risque pas d'être réenclenchée
accidentellement.
Le dépannage et la correction des défauts doit être effectué par un
personnel qualifié.
8.1 Présentation des codes d'alarme et d'avertissement
Numéro de code Description
Code 2
La phase d'alimentation est
manquante.
Code 4
Trop grand nombre de
redémarrages.
Code 9
L'ordre des phases
d'alimentation est incorrect.
Code 12
Une maintenance est
nécessaire.
Code 22
Humidité présente dans le
moteur de la pompe.
Code 25 Configuration erronée.
Code 48 Le moteur est surchargé.
Code 57 Manque d'eau.
Code 69
La température d'enroulement
est trop élevée.
Code 84
Le support de stockage
mémoire est défectueux.
Code 117 La porte est ouverte.
Code 157
Surveillance horloge en temps
réel
Code 159
Erreur de communication
CIMxxx.
Code 165 Défaut du signal.
Code 191 Niveau d'eau élevé.
Code 205
Incohérence du capteur de
niveau.
Code 225
Erreur communication du
module de la pompe.
Code 226
Erreur communication du
module IO.
Code 229 Eau au niveau du sol.
8.2 Code 2 (Phase d'alimentation manquante)
• Le code d'alarme 2 est affiché à l'écran.
• Le symbole d'alarme sur l'écran passe au rouge et la pompe
s'arrête.
• Le code d'alarme La Phase d'alimentation manquante est
affiché sur la télécommande Grundfos GO.
Cause
L'une des phases d'alimentation électrique n'est pas connectée.
Solution
• Connecter la phase.
48
Français (CA)
