4.6 Identification

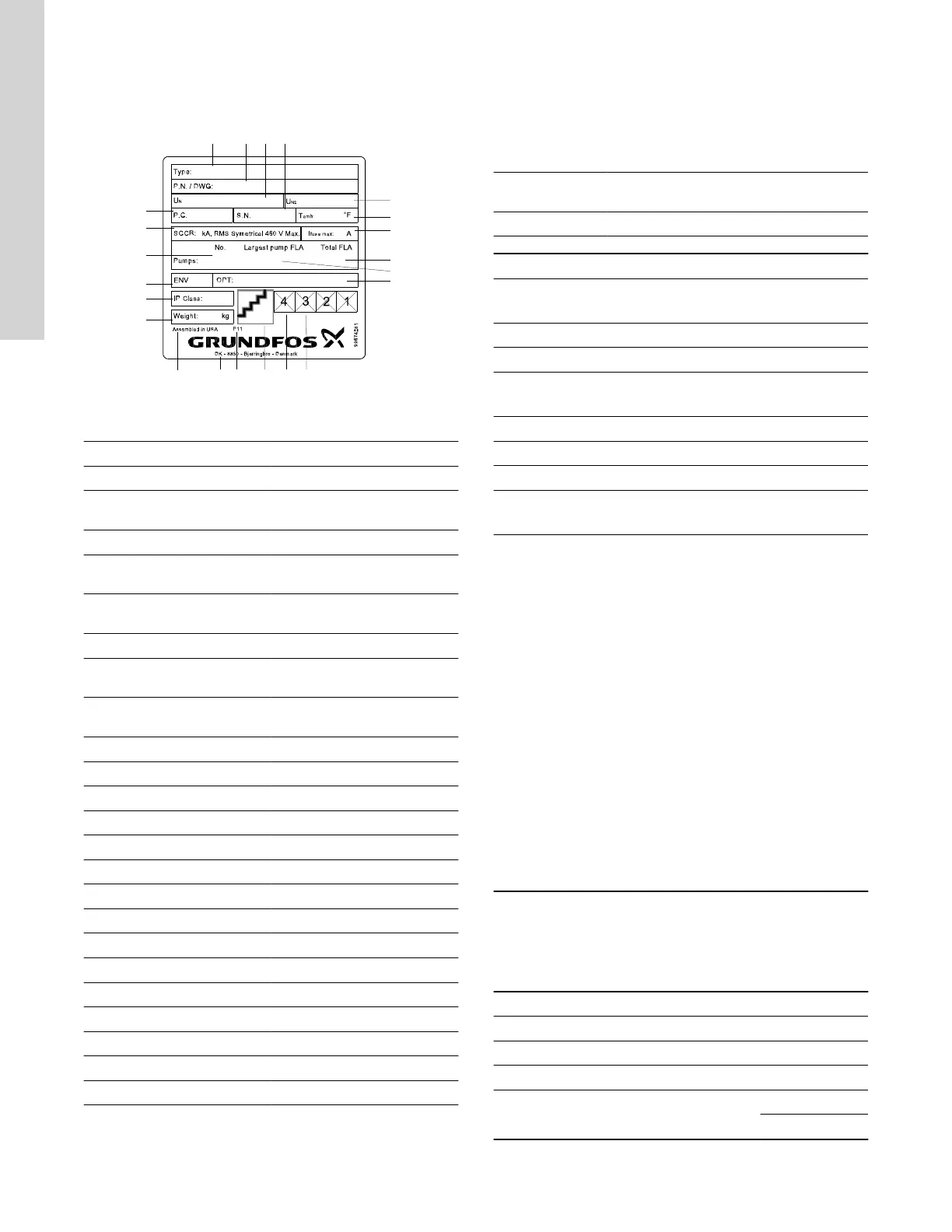

4.6.1 Plaque signalétique
1
2 3
6
4
7
9
5
8
10
12
11
13
15
16
14
17
18
19
21
20
23
TM075056
Pos. Description
1 Nom du produit
2
Numéro de matériel et Numéro
de la version
3 Tension d'alimentation
4
Tension d'alimentation
puissance de commande
5
Code de production (année et
semaine)
6 Numéro de série
7
Température ambiante minimale
à maximale
8
Courant nominal de court-circuit
[kA]
9 Taille maximale du fusible
10 Nombre de pompes
11 La plus grande pompe FLA
12 Total FLA
13 Indice de protection
14 OptionsPays d'origine
15 Classe IP
16 Poids
17 Marque WEEE
18 Marquages et certifications
19 Pays d'origine
20 Site de production
21 Adresse de la société
22 Numéro de plaque signalétique
23 Code QR
Informations connexes
2.3.1 Protection du panneau de commande
2.3.2 Protection du circuit du transformateur de puissance de la
commande
4.6.2 Désignation LC 241
Exemple
LC
241
1x 1-5 DOL 30 150
3 x
208/230/460
PO OPT
Pos. 1 2 3 4 5 6 7 8 9
Pos. Description
1
Type:
• LC 241: version du panneau
2 Nombre de pompes prises en charge
3 Gamme de courant de pompe(s) [A]
4
Méthode de démarrage
• DOL: Direct (en ligne)
5 Condensateur de service [µF]
6 Condensateur de démarrage [µF]
7 Tension d'alimentation [V]
8
Type de panneau :
• PO: Protection thermoplastique
9
OPT: Options
• A: Sécurité intrinsèque, 2 numériques, 1 analogique
• B: Sécurité intrinsèque, 4 numériques
• C: Sécurité intrinsèque, 5 numériques, pompe double
uniquement
• E: Commutateur principal de déconnexion
• G: Chauffage anti-condensation
• M: IO 241
• R: Compteur de temps écoulé, pompe simple
uniquement
• S: Compteur de temps écoulé, pompe double
uniquement
• T: Relais défaillance du joint Yeomans, pompe simple
uniquement
• W: Relais défaillance du joint Yeomans, pompe double
uniquement
• X: Parafoudre
• Y: Moniteur de phase 575 V, Canada seulement
• Z: Protection en acier inoxydable 304
4.7 Modules et protocles d'interface de communication
pris en charge
Les modules d'interface de communication Grundfos suivants
peuvent être ajoutés au produit.
Module d'interface de communication
Protocole
CIM 050 GENIbus
CIM 150 PROFIBUS DP
CIM 200 Modbus RTU
CIM 500
Modbus TCP
PROFINET IO
40
Français (CA)
