5. Fonctions de régulation

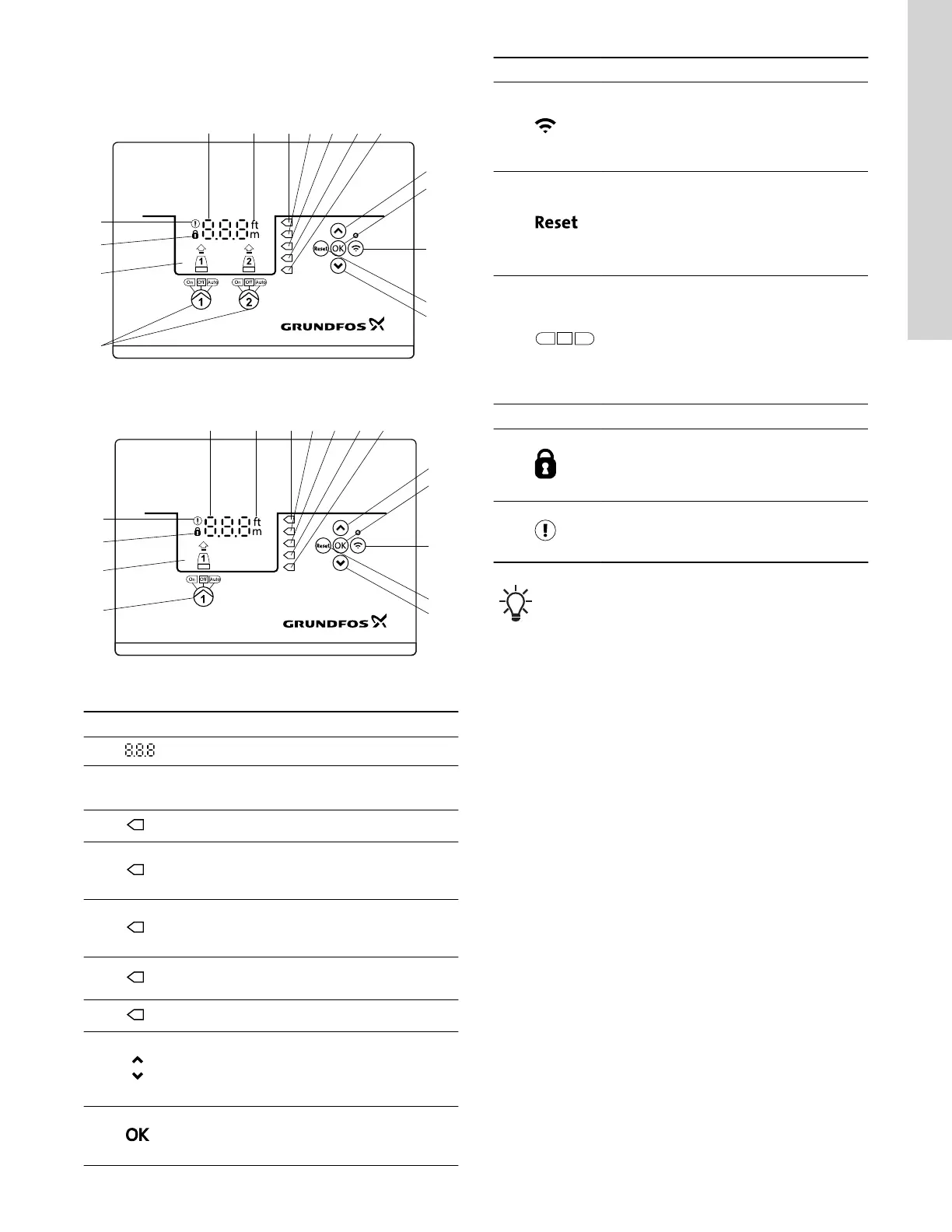

5.1 Panneau de commande
7
6
8
8
9
11
10
13
14
15
12
5
4
3
2
1
TM070082
Unité de pompe double
7
6
8
8
9
11
10
13
14
15
12
5
43
2
1
TM070191
Unité de pompe simple
Pos. Symbole Description
1 Affichage
2
ft
m
Unités
3 Niveau élevé
4
Pompe simple : non utilisé
Double pompe : niveau de démarrage,
pompe 2
5
Pompe simple : niveau de démarrage
Pompe double : niveau de démarrage,
pompe 1
6
Pompe simple : niveau d'arrêt
Pompe double : niveau d'arrêt, pompe 1 et 2
7 Niveau de marche à sec
8
Boutons Haut/Bas :
• Appuyer sur ces boutons pour naviguer
entre les sous-menus ou modifier les
paramètres de valeur.
9
Bouton OK :
• Appuyer sur ce bouton pour enregistrer
les valeurs modifiées.
Pos. Symbole Description
10
Bouton Connecter :
• Appuyer sur ce bouton pour connecter
l’unité de commande à la télécommande
Grundfos GO par l'intermédiaire de
Bluetooth.
11
Bouton Réinitialiser :
• Appuyer sur ce bouton pendant le
démarrage pour réinitialiser les
paramètres et recommencer, ou pour
réinitialiser une alarme ou un
avertissement.
12
On
Off
Auto
Mode de fonctionnement de la pompe :
• On : La pompe a été mise sous tension
manuellement.
• Off : La pompe a été mise hors tension
manuellement.
• Auto : La pompe fonctionne
automatiquement selon des paramètres.
13 Affichage L'écran affiche l'état de la pompe.
14
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
Symbole de verrouillage :
Si le symbole est allumé, l'unité de commande
est verrouillée, sans possibilités de
modifications.
15
Symbole d'alarme et d'avertissement :
Rouge : alarme
Jaune : avertissement
L'unité de commande permet le réglage et la surveillance
manuels du système.
41
Français (CA)
