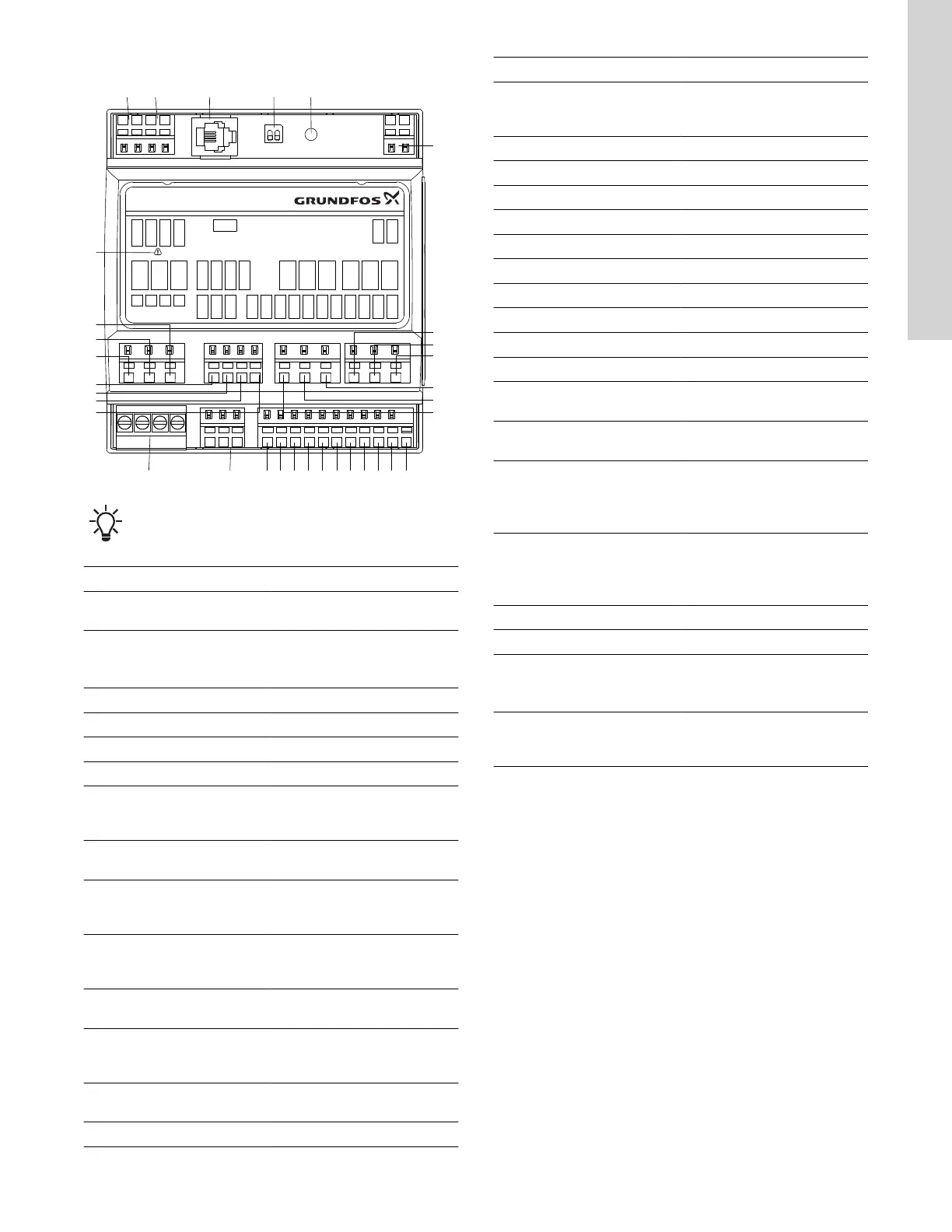

4.5 Bornes
26
27
28
29
30
31
32
7
6
8
9
10
11
12
23 2225 24
21 20 19 18 17 16 15 14 13
1
2 3
4
5
Max. 2A Max. 2A
24 V
GND
REL 4C
GND
DI 4
GND
GND
GND
MPF2
MPF1
GND
DI 3
DI 2
DI 1
GND
24 V
EXT
ADI
REL 3C
PTC 2B
PTC 2A
PTC 1A
REL 2
COM
REL 1
L1
L2
L3
N
PTC 1B
CT 2B
CT 2A
CT 1A
CT 1B
REL 4O
REL 3O
REL 3
REL 4
GENI
480Y / 277V
AC
IO 242
33
12
TM072017
Ne pas oublier de séparer les câbles potentiellement
basse tension des câbles potentiellement haute tension
lors de leur connexion à l'unité de commande.
Pos. Description
1
Transformateur de courant,
pompe 1
2
Pompe simple : non utilisé
Pompe double : transformateur
de courant, pompe 2
3 GENIbus
4 Résistance de terminaison
5 Pas pour utilisation
6 Tension d'alimentation, 24 VDC
7
Relais de sortie 4 configurable
par l'utilisateur, normalement
fermé
8
Relais de sortie 4 configurable
par l'utilisateur, commun
9
Relais de sortie 4 configurable
par l'utilisateur, normalement
ouvert
10
Relais de sortie 3 configurable
par l'utilisateur, normalement
ouvert
11
Relais de sortie 3 configurable
par l'utilisateur, commun
12
Relais de sortie 3 configurable
par l'utilisateur, normalement
fermé
13
Tension d'alimentation des
capteurs, 24 V CC, max. 50 mA
14 Terre, GND
Pos. Description
15
Entrée analogique ou
numérique configurable par
l'utilisateur
16 Terre, GND
17 Entrée numérique 4
18 Terre, GND
19 Entrée numérique 3
20 Terre, GND
21 Entrée numérique 2
22 Terre, GND
23 Entrée numérique 1
24 Retour de protection du moteur
25 Phase de surveillance
26
Entrée capteur de température
ou d'humidité, pompe 1
27
Entrée capteur de température
ou d'humidité, pompe 1
28
Pompe simple : non utilisé
Double pompe : entrée du
capteur de température ou
d'humidité, pompe 2
29
Pompe simple : non utilisé
Double pompe : entrée du
capteur de température ou
d'humidité, pompe 2
30 Sortie relais, pompe 1
31 Commun
32
Pompe simple: non utilisé
Double pompe: sortie relais,
pompe 2
33
Attention ! Faire preuve de
prudence lors de l'installation de
ces bornes.
39
