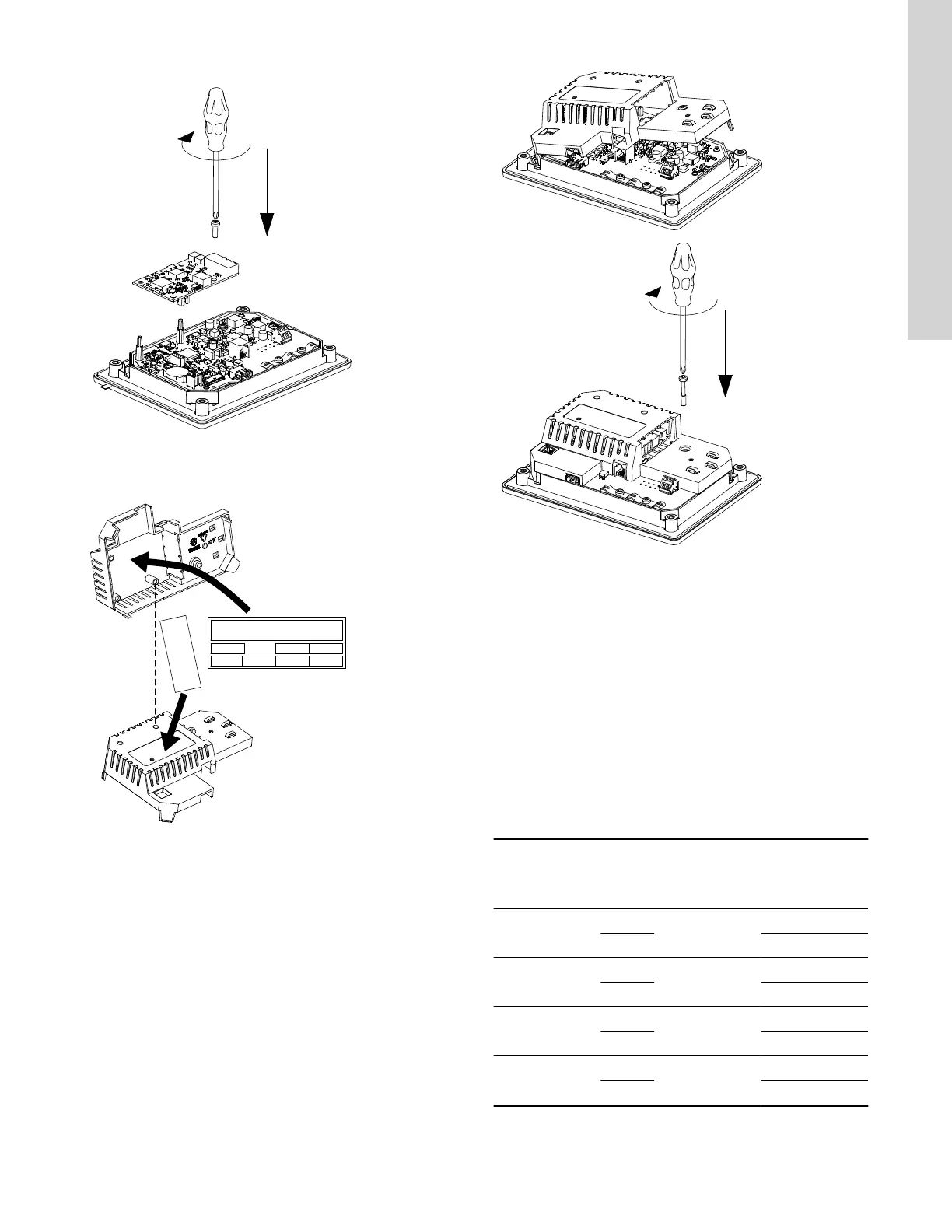

4. Inserte el módulo CIM.
1 Nm
TM071907
5. Si el módulo incluye etiquetas, colóquelas en la cubierta
trasera.
Type:
Kit Funct. module - Geni/RS485Op
0538
9854
CIM XXX
CIM XXX
96824795
V01
Prod. No.
Version
Serial No.
P. C.
TM071908
6. Vuelva a colocar la cubierta trasera en la unidad de control y
asegúrela con el tornillo de montaje. Fije los cables a los
sujetadores de cables correspondientes.
1.25 Nm
TM071909
Haga pasar los cables de baja tensión del módulo CIM por el
lado derecho de la charola para cables.
Información relacionada
8.13 Código 159 (Error de comunicación del módulo CIM xxx)
2.3 Conexión eléctrica
2.3.1
Protección del panel de control
El instalador debe suministrar el dispositivo de protección del
circuito y el interruptor termomagnético. El tipo y la capacidad de
este deben cumplir con los reglamentos nacionales y locales, y con
el Código Eléctrico Nacional (NEC, por sus siglas en inglés).
Dimensione el interruptor termomagnético FLA del panel. La
capacidad nominal de corriente de cortocircuito (SCCR) es de 5 kA
para las versiones monofásicas y de 10 kA para las versiones
trifásicas.
Potencia del
motor [HP]
Núm.
de
bomb.
Corriente a
plena carga
(FLA) del motor
[A]
FLA máx. del
panel [A]
3
1
5
5.5
2 10.5
5
1
16
16.5
2 32.5
7.5
1
12
12.5
2 24.5
20
30
1
32
32.5
2 64.5
57
Español (MX)
