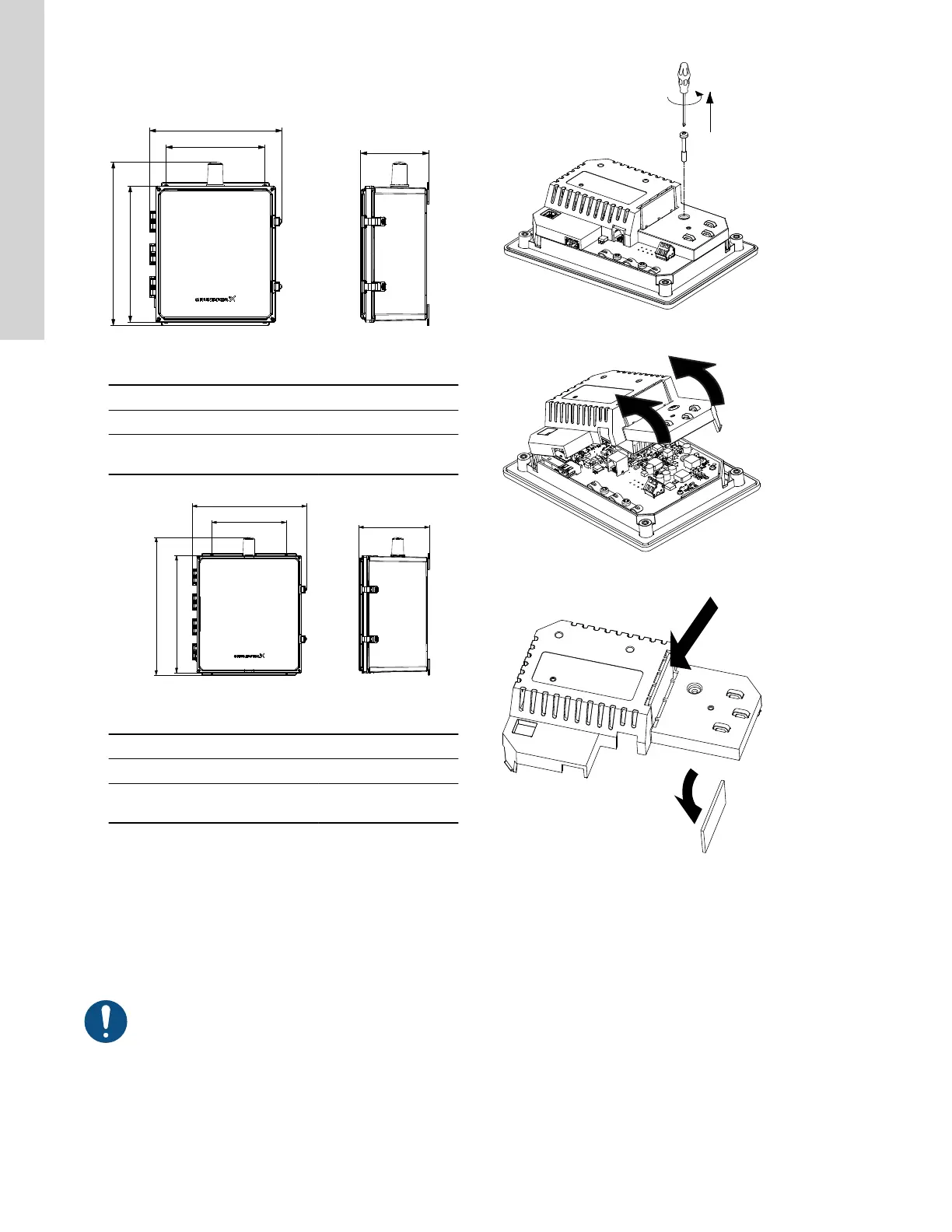

1. Taladre los orificios necesarios en la superficie de instalación.
Use las medidas indicadas a continuación como referencia, en
función del tipo de gabinete.
C
D
A
B
E
TM074510
Caja de control trifásica
Dimensiones [mm]
A B C D E
413
(16.26)
304.8 (12)
510.5
(20.1)
425.45
(16.75)
213 (8.38)
C
D
A
B
E
TM074512
Caja de control monofásica
Dimensiones [mm]
A B C D E
469.1
(18.47)
355.6 (14)
565.4
(22.26)
476.25
(18.75)
289.5
(11.4)
2. Coloque taquetes en los orificios, si es necesario.
3. Coloque los cuatro tornillos en los orificios de montaje y
apriételos por pares opuestos.
2.2.2
Instalación de un módulo de interfaz de comunicación
Puede instalar un módulo de interfaz de comunicación (CIM) en la
unidad de control para permitir el intercambio de datos con
sistemas externos. Dicho módulo es opcional y no se incluye con el
producto. Consulte las instrucciones de instalación y operación del
módulo para conocer cómo realizar las conexiones eléctricas.
Use siempre un kit de mantenimiento antiestático cuando
maneje componentes electrónicos. Esto evitará que la
electricidad estática dañe los componentes.
1. Quite el tornillo de la cubierta trasera de la unidad de control.
TM071905
2. Retire la cubierta trasera.
TM071906
3. Elimine la tapa ciega.
TM071977
56
Español (MX)
