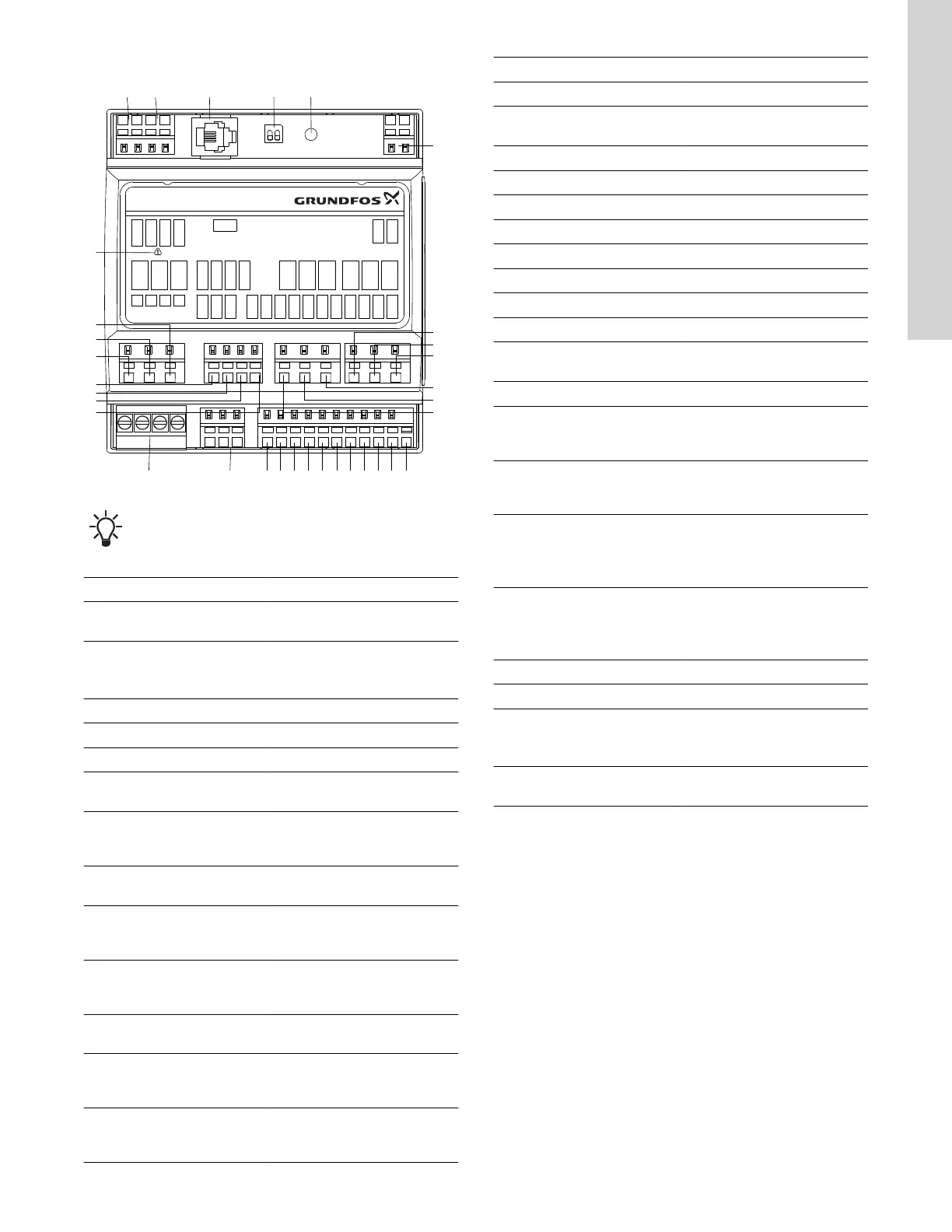

4.5 Terminales
26
27
28
29
30
31
32
7
6
8
9
10
11
12
23 2225 24
21 20 19 18 17 16 15 14 13
1
2 3
4
5
Max. 2A Max. 2A
24 V
GND
REL 4C
GND
DI 4
GND
GND
GND
MPF2
MPF1
GND
DI 3
DI 2
DI 1
GND
24 V
EXT
ADI
REL 3C
PTC 2B
PTC 2A
PTC 1A
REL 2
COM
REL 1
L1
L2
L3
N
PTC 1B
CT 2B
CT 2A
CT 1A
CT 1B
REL 4O
REL 3O
REL 3
REL 4
GENI
480Y / 277V
AC
IO 242
33
12
TM072017
Recuerde que debe separar los cables en los que puedan
existir bajas tensiones de aquellos en los que pueda
haber altas tensiones al conectarlos a la unidad de
control.
Pos. Descripción
1
Transformador de corriente
(bomba 1)
2
Una sola bomba: no se usa
Dos bombas: transformador de
corriente (bomba 2)
3 GENIbus
4 Resistor de terminación
5 No usar
6
Tensión de alimentación, 24
VDC
7
Relé de salida 4 configurable
por el usuario (normalmente
cerrado)
8
Relé de salida 4 configurable
por el usuario (común)
9
Relé de salida 4 configurable
por el usuario (normalmente
abierto)
10
Relé de salida 3 configurable
por el usuario (normalmente
abierto)
11
Relé de salida 3 configurable
por el usuario (común)
12
Relé de salida 3 configurable
por el usuario (normalmente
cerrado)
13
Tensión de alimentación para
sensores (24 VCD, máx. 50
mA)
Pos. Descripción
14 Tierra (GND
15
Entrada analógica o digital
configurable por el usuario
16 Tierra (GND
17 Entrada digital 4
18 Tierra (GND
19 Entrada digital 3
20 Tierra (GND
21 Entrada digital 2
22 Tierra (GND
23 Entrada digital 1
24
Retroalimentación para
protección del motor
25 Supervisión de fases
26
Entrada del sensor de
temperatura o humedad (bomba
1)
27
Entrada del sensor de
temperatura o humedad (bomba
1)
28
Una sola bomba: no se usa
Dos bombas: entrada del
sensor de temperatura o
humedad (bomba 2)
29
Una sola bomba: no se usa
Dos bombas: entrada del
sensor de temperatura o
humedad (bomba 2)
30 Salida de relé (bomba 1)
31 Común
32
Una sola bomba: no se usa
Dos bombas: salida de relé
(bomba 2)
33
Atención: Tenga precaución al
instalar estas terminales
65
Español (MX)
