4.6 Identificación

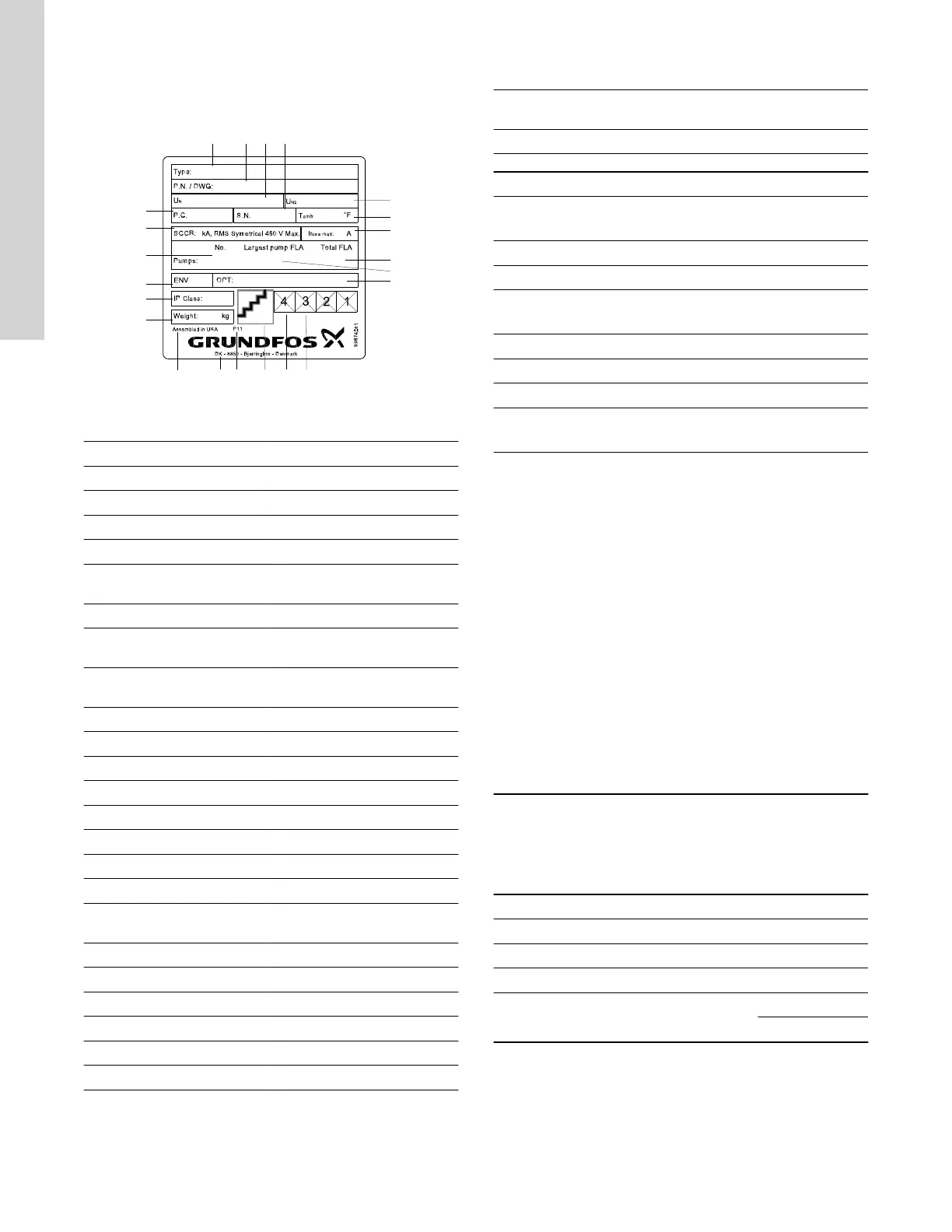

4.6.1 Placa de datos
1
2 3
6
4
7
9
5
8
10
12
11
13
15
16
14
17
18
19
21
20
23
TM075056
Pos. Descripción
1 Nombre del producto
2 Número de versión
3 Tensión de alimentación
4 Tensión de control
5
Código de fabricación (año y
semana)
6 Número de serie
7
Rango de temperatura
ambiente (mín.-máx.)
8
Corriente nominal de
cortocircuito [kA]
9 Capacidad máxima del fusible
10 Núm. de bomb.
11 FLA de la bomba más grande
12 FLA total
13 Clase de protección
14 Opciones y País de origen
15 Grado de protección IP
16 Peso
17
Marca conforme a la Directiva
RAEE
18 Homologaciones y marcas
19 País de origen
20 Lugar de fabricación
21 Domicilio del fabricante
22 Número de la placa de datos
23 Código QR
Información relacionada
2.3.1 Protección del panel de control
2.3.2 Protección del circuito del transformador de control
4.6.2
Clave para determinar el tipo de módulo LC 241
Ejemplo
LC
241
1x 1-5 DOL 30 150
3 x
208/230/460
PO OPT
Pos. 1 2 3 4 5 6 7 8 9
Pos. Descripción
1
Tipo: Tipo:
• LC 241: versión con panel
2 Número admitido de bombas
3 Rango de corriente de la bomba o bombas [A]
4
Método de arranque:
• DOL: directo en línea
5 Capacitor de funcionamiento [µF]
6 Capacitor de arranque [µF]
7 Tensión de alimentación [V]
8
Tipo de panel:
• PO: carcasa termoplástica
9
OPT: opciones
• A: intrínsicamente seguro con 2 entradas digitales y 1
analógica
• B: intrínsecamente seguro con 4 entradas digitales
• C: intrínsecamente seguro con 5 entradas digitales,
solo para dos bombas
• E: interruptor de desconexión principal
• G: resistencia calefactora contra condensación
• M: IO 241
• R: temporizador (solo para una bomba)
• S: temporizador (solo para dos bombas)
• T: relé detector de falla en juntas Yeomans (solo para
una bomba)
• W: relé detector de falla en juntas Yeomans (solo para
dos bombas)
• X: protector contra descargas eléctricas
• Y: supervisión de fases de 575 V (solo para Canadá)
• Z: carcasa de acero inoxidable 304
4.7 Módulos de interfaz de comunicaciones y
protocolos admitidos
El producto permite integrar los siguientes módulos de interfaz de
comunicaciones Grundfos.
Módulo de interfaz de comunicación
Protocolo
CIM 050 GENIbus
CIM 150 PROFIBUS DP
CIM 200 Modbus RTU
CIM 500
Modbus TCP
PROFINET IO
66
Español (MX)
