7.4 Sustitución del módulo CIM
ADVERTENCIA
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐ Desconecte el suministro eléctrico antes de realizar
conexiones eléctricas.
‐ Asegúrese también de que el suministro eléctrico no
se pueda conectar accidentalmente.
1. Desconecte el suministro eléctrico del producto y del resto de
los componentes que reciban suministro eléctrico externo.
2. Tome nota de la disposición de las terminales de conexión de
los cables para garantizar que pueda volver a conectarlos
correctamente.
3. Desconecte todos los cables del módulo CIM.
4. Quite los tornillos de sujeción del módulo.
5. Retire el módulo de la unidad de control.
6. Instale el nuevo módulo.
7. Conecte todos los cables.
7.5 Sustitución del fusible
PELIGRO
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐ Desconecte el suministro eléctrico antes de realizar
conexiones eléctricas.
‐ Asegúrese también de que el suministro eléctrico no
se pueda conectar accidentalmente.

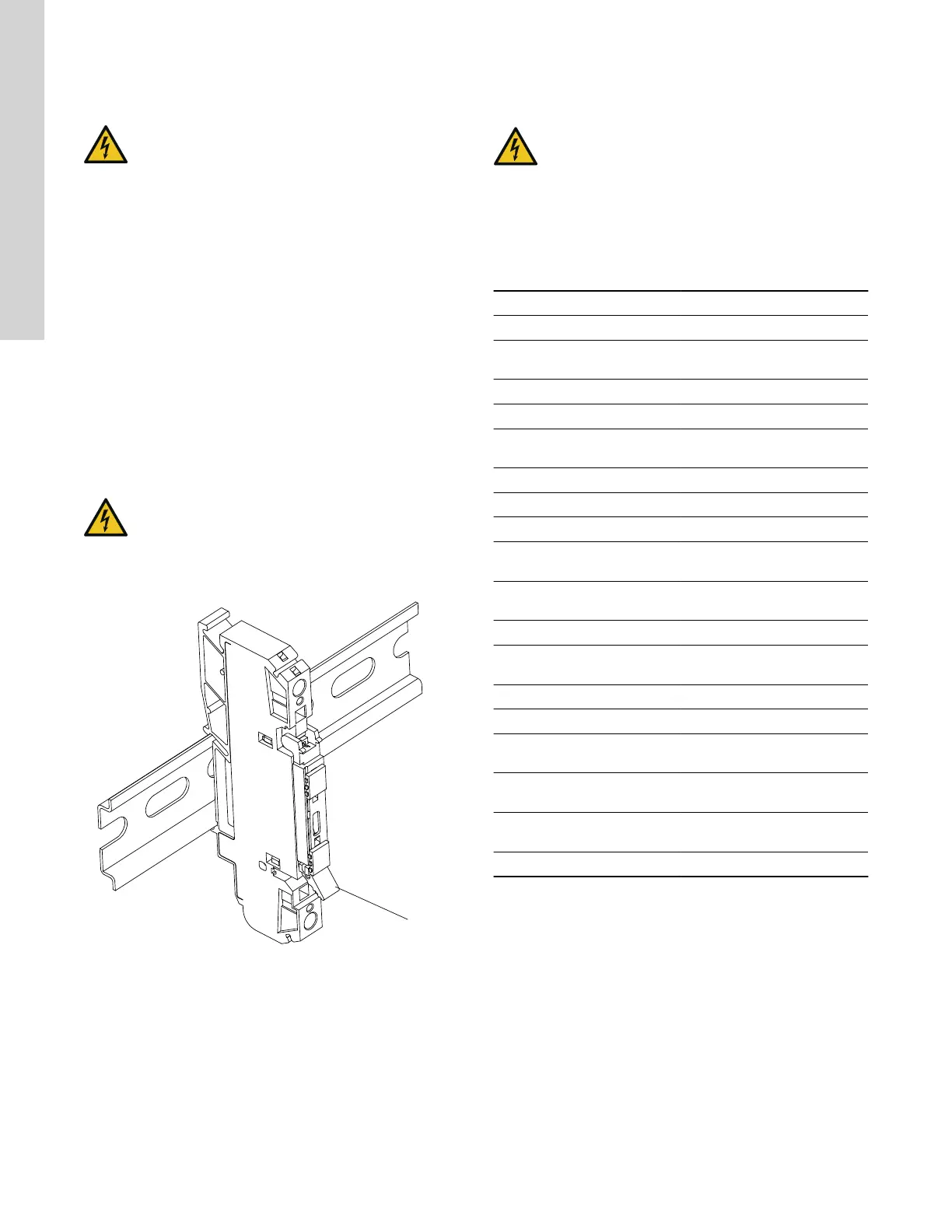

TM072483
1. Abra la cubierta (1).
2. Retire el fusible.
3. Inserte el fusible nuevo.
4. Cierre la cubierta (1).
Información relacionada
9. Especificaciones
8. Búsqueda de fallas del producto
ADVERTENCIA
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐ Desconecte el suministro eléctrico antes de comenzar
a trabajar con el producto.
‐ Asegúrese también de que el suministro eléctrico no
se pueda conectar accidentalmente.
Los trabajos de búsqueda y reparación de fallas debe llevarlos a
cabo personal calificado.
8.1 Lista de códigos de alarma y advertencia
Número de código Descripción
Código 2 Ausencia de fases.
Código 4
Demasiados rearranques del
motor.
Código 9 Secuencia de fases incorrecta.
Código 12 Mantenimiento requerido.
Código 22
Humedad en el motor de la
bomba.
Código 25 Configuración incorrecta.
Código 48 El motor está sobrecargado.
Código 57 Falta agua en la aplicación.
Código 69
Temperatura de los devanados
demasiado alta.
Código 84
Falla del medio de
almacenamiento de datos.
Código 117 Puerta abierta.
Código 159
Error de comunicación del
módulo CIM xxx.
Código 165 Falla de señal.
Código 191 Nivel de agua alto.
Código 205
Discrepancia de los
interruptores de nivel.
Código 225
Error de comunicación del
módulo para bombas.
Código 226
Error de comunicación del
módulo IO.
Código 229 Agua en el suelo.
8.2 Código 2 (Ausencia de fases)
• El código de alarma 2 se muestra en la pantalla.
• El símbolo de alarma de la pantalla se iluminará de color rojo y
la bomba se detendrá.
• Se muestra el código de alarma Ausencia de fases en la app
Grundfos GO Remote.
Causa
Una de las fases del suministro eléctrico no está conectada.
Solución
• Conecte la fase.
Causa
Hay un fusible fundido o un interruptor termomagnético disparado
en la línea de suministro.
74
Español (MX)
