4. Raccorder les câbles d'alimentation et les câbles de pompe
conformément au schéma électrique correspondant, y compris
les câbles du capteur de température et d'humidité du moteur,
le cas échéant. Serrer les vis des bornes au couple correct
indiqué dans le tableau ci-dessous.
Il est à noter que tous les fils doivent être fixés à
l'intérieur de l'armoire à l'aide de serre-câbles. Pour
assurer un niveau de protection IP correct, tous les
presse-étoupes doivent être montés et branchés,
même s'ils ne sont pas utilisés.
Ne pas oublier de retirer le cavalier de la borne PTC
si l'on connecte des câbles du capteur de
température et/ou d'humidité à la borne PTC.
Faire passer les fils par le côté gauche du support de
câble.
Boîte de raccordement Couple [lb-pi (Nm)]
Contacteur de pompe 0,89 - 1,1 (1,2 - 1,5)
Alimentation électrique 0,89 - 1,1 (1,2 - 1,5)

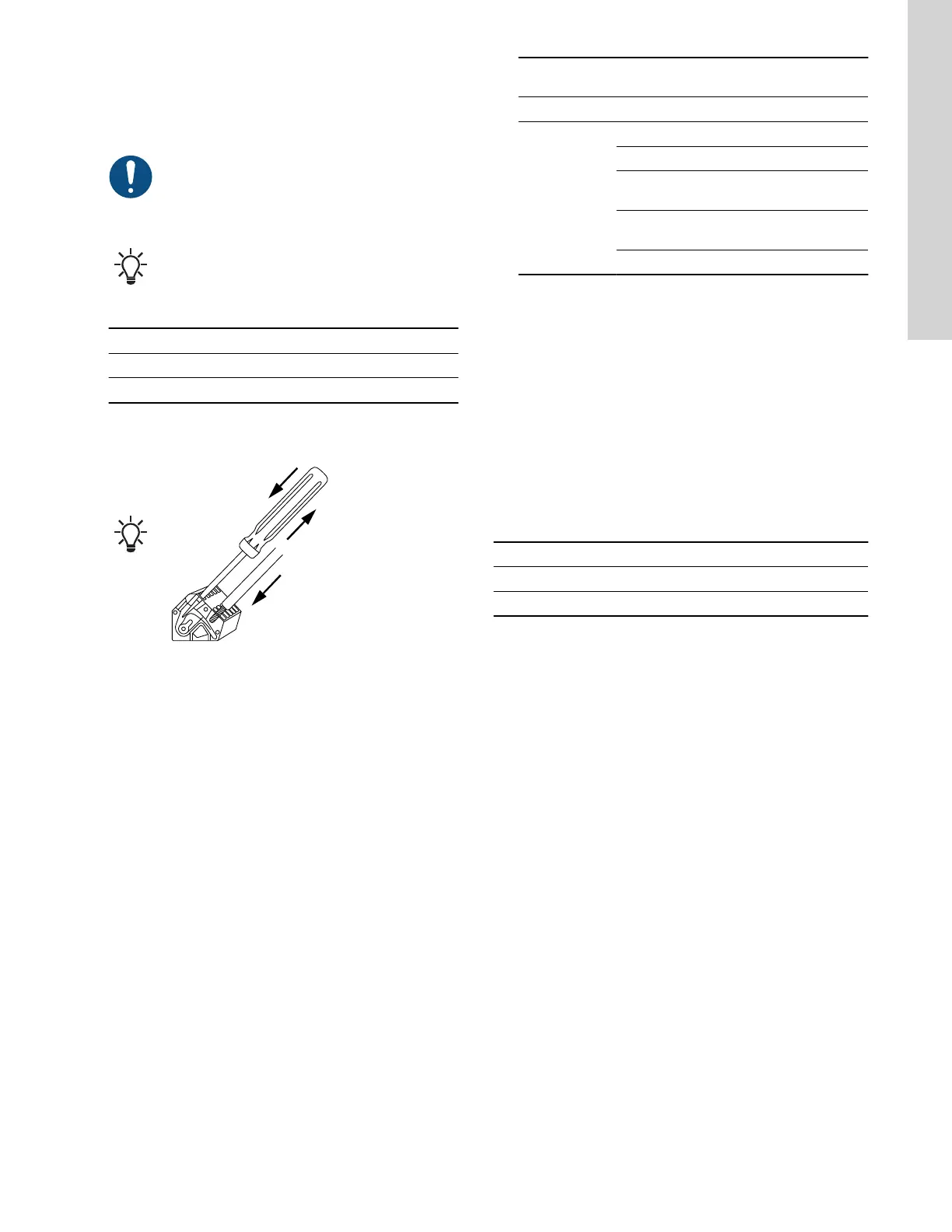

Connexion d'un fil à une borne avec des pinces à
ressort
TM070570
Informations connexes
6.16.1 Protection thermique
8.2 Code 2 (Phase d'alimentation manquante)
8.4 Code 9 (Ordre des phases d'alimentation incorrect)
2.3.6
Connexion d'un capteur de niveau
Il est possible soit de se connecter à un capteur de niveau
analogique, tel qu'un capteur de pression, soit à un capteur de
niveau numérique, tel qu'un commutateur à flotteur.
1. Acheminer les fils à travers l'un des presse-étoupes et le
support de câble.
2. En fonction du type de câble, effectuer l'une des opérations
suivantes :
• Pour les câbles basse tension, acheminer les fils par le côté
droit du support de câble.
• Pour les câbles basse tension qui, en cas de court-circuit,
peuvent développer un potentiel haute tension, acheminer
les fils par le côté gauche du support de câble.
3. Selon le type et la fonction du capteur, connecter les câbles
aux bornes suivantes :
Type de
capteur
Fonction capteur Bornes
Analogique Tous les niveaux ADI - GND - 24 V
Numérique
Niveau de marche à sec DI1 - GND
Niveau d'arrêt DI2 - GND
Niveau de démarrage,
pompe 1
DI3 - GND
Niveau de démarrage,
pompe 2
DI4 - GND
Niveau élevé ADI - GND
1
DI4 n'est pas configuré lorsque la désignation S-2 est sélectionnée.
Informations connexes
3.6 Configuration des bornes d'entrée/sortie à l'aide de la
télécommande Grundfos GO
2.3.7 Connexion d'un dispositif d'alarme
Il est possible de connecter un dispositif d'alarme, tel qu'un
avertisseur sonore ou un voyant lumineux aux relais de sortie
Alarme 1 et Alarme 2. L'unité de commande déclenche le dispositif
d'alarme lorsqu'elle détecte une alarme ou un avertissement. Il est
possible de modifier le comportement des sorties avec la
télécommande Grundfos GO sous Sortie relais 1 et Sortie relais
2 .
Paramètres par défaut des boîtes de raccordement
Boîte de raccordement
Fonction par défaut
Alarme 1 Toutes les alarmes
Alarme 2 Niveau élevé
1. Acheminer les fils à travers l'un des presse-étoupes et le
support de câble.
2. Selon le type de fil, effectuer l'une des opérations suivantes :
• Pour les câbles basse tension, acheminer les fils par le côté
droit du support de câble.
• Pour les câbles basse tension qui, en cas de court-circuit,
peuvent développer un potentiel haute tension, acheminer
les fils par le côté gauche du support de câble.
3. En fonction du type de dispositif d’alarme, connecter les fils
aux bornes correspondantes. Il est à noter que tous les fils
doivent être fixés à l'intérieur de l'armoire à l'aide de serre-
câbles.
• NO (normalement ouvert) et C (commun)
• NC (normalement fermé) et C (commun).
33
Français (CA)
