Appendix
25

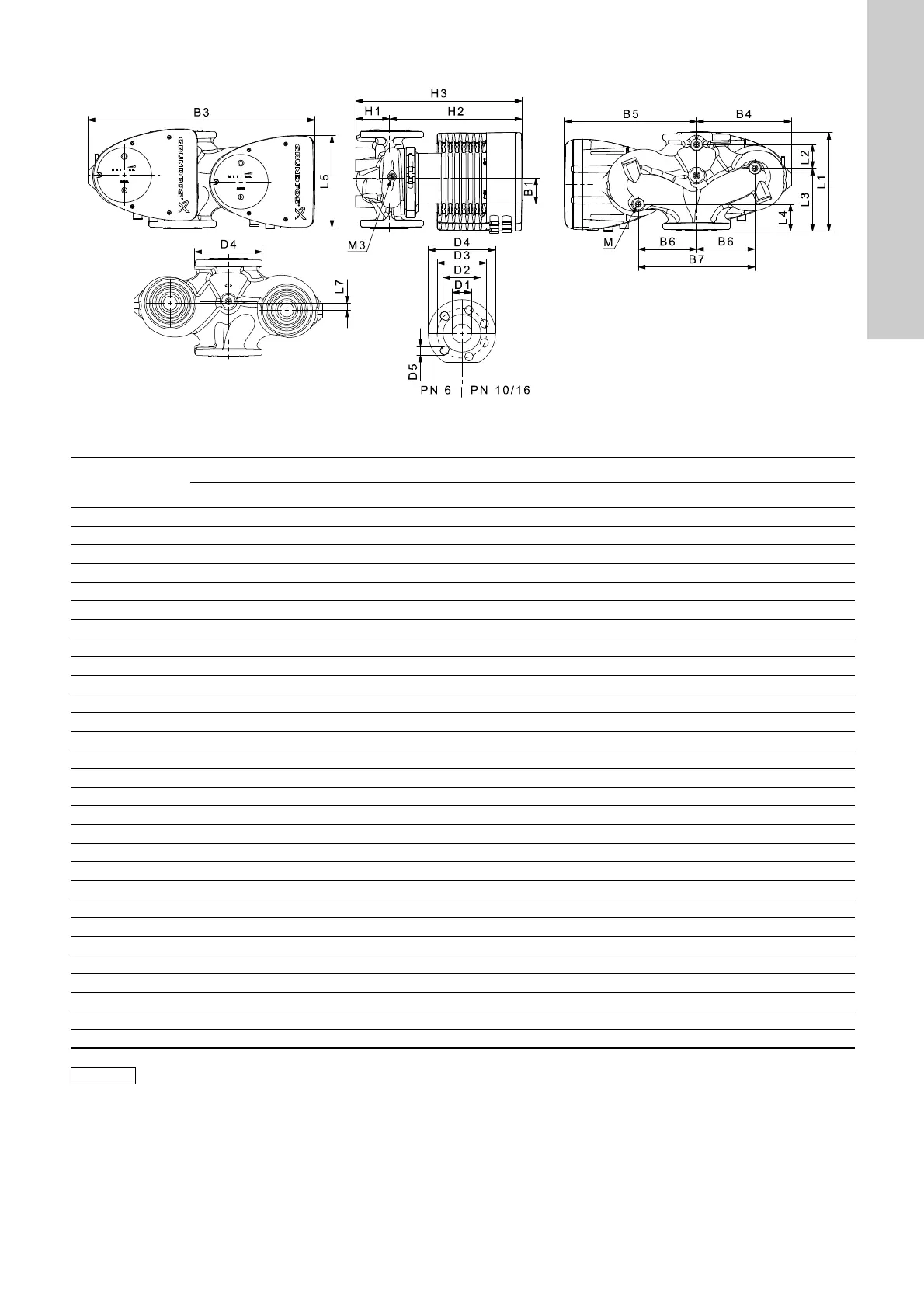

Fig. 6 Twin-head pump dimensions, terminal connected versions (flanged version)
TM05 5275 3512
Pump type
Dimensions [mm]
L1 L2 L3 L4 L5 L7 B1 B3 B4 B5 B6 B7 H1 H2 H3 D1 D2 D3 D4 D5 M
MAGNA1 D 32-120 F 220 97 90 50 204 50 84 502 210 294 130 260 68 300 368 32 76 90/100 140 14/19 12
MAGNA1 D 40-80 F 220 53 140 60 204 15 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12
MAGNA1 D 40-100 F 220 53 140 60 204 15 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12
MAGNA1 D 40-120 F 250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 40-150 F 250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 40-180 F 250 58 155 75 204 0 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12
MAGNA1 D 50-40 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-60 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-80 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-100 F 280 175 75 75 204 0 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-120 F 280 175 75 75 204 0 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-150 F 280 175 75 75 204 0 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 50-180 F 280 175 75 75 204 0 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12
MAGNA1 D 65-40 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-60 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-80 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-100 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-120 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 65-150 F 340 218 92 92 204 0 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12
MAGNA1 D 80-40 F 360 218 102 102 204 0 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12
MAGNA1 D 80-60 F 360 218 102 102 204 0 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12
MAGNA1 D 80-80 F 360 218 102 102 204 0 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12
MAGNA1 D 80-100 F 360 218 102 102 204 0 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12
MAGNA1 D 80-120 F 360 218 102 102 204 0 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12
MAGNA1 D 100-40 F 450 243 147 147 204 0 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12
MAGNA1 D 100-60 F 450 243 147 147 204 0 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12
MAGNA1 D 100-80 F 450 243 147 147 204 0 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12
MAGNA1 D 100-100 F 450 243 147 147 204 0 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12
MAGNA1 D 100-120 F 450 243 147 147 204 0 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12
Note
M3: Rp 1/4 for air vent available on all twin-head
pumps.

Grundfos MAGNA1 Specifications

General

Pump Type	Circulator Pump
Flow Range	0.5 - 12 m³/h
Maximum Flow	12 m³/h
Maximum Head	10 m
Maximum Liquid Temperature	110°C
Maximum Operating Pressure	10 bar
Power Supply	230 V, 50/60 Hz
Enclosure Class	IP42
Insulation Class	F
Pump Housing	Cast Iron
Installation Length	180 mm
Series	MAGNA1
Energy Efficiency Class	A
Liquid Temperature Range	2°C to 110°C
Approvals	CE, EAC
Ambient Temperature Range	0 .. 40 °C
