Grundfos magna3 - Branchement À Lalimentation Électrique (Modèles 32-XX)

Français (CA)
100

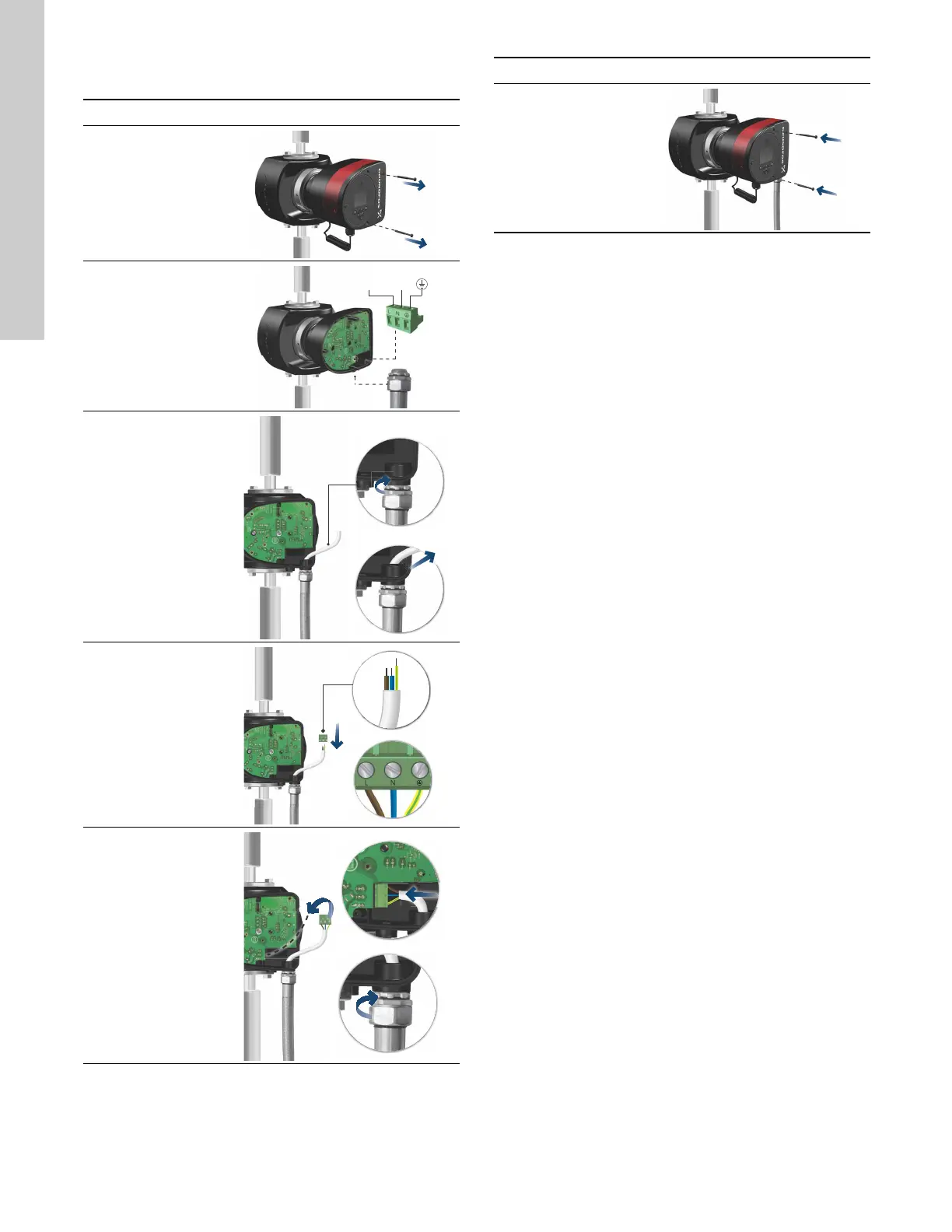

5.3 Branchement à l'alimentation électrique
(modèles 32-XX)
Étape Action Illustration
1
Retirer deux vis.
Retirer la façade
du coffret de com-
mande pour accé-
der au raccorde-
ment électrique.
TM06 1102 1614
2
Localiser la prise
électrique à l'inté-
rieur.
TM06 1103 1614
3
Brancher le
conduit au coffret
de commande.
Passer le câble
d'alimentation à
travers le conduit.
TM06 1104 1614
5
Dénuder le câble
comme indiqué
dans l'illustration.
Raccorder les
conducteurs à la
prise.
L - L ou L1
Terre - Terre
N - N ou L2
TM06 1105 1614
6
Insérer la prise
électrique dans le
connecteur cor-
respondant.
Serrer le conduit.
TM06 1106 1614
L (L1) N (L2)
7
Remettre la
façade.
TM06 1107 1614
Étape Action Illustration
