63
Español (MX)
5.7 Conexión eléctrica para sensor externo

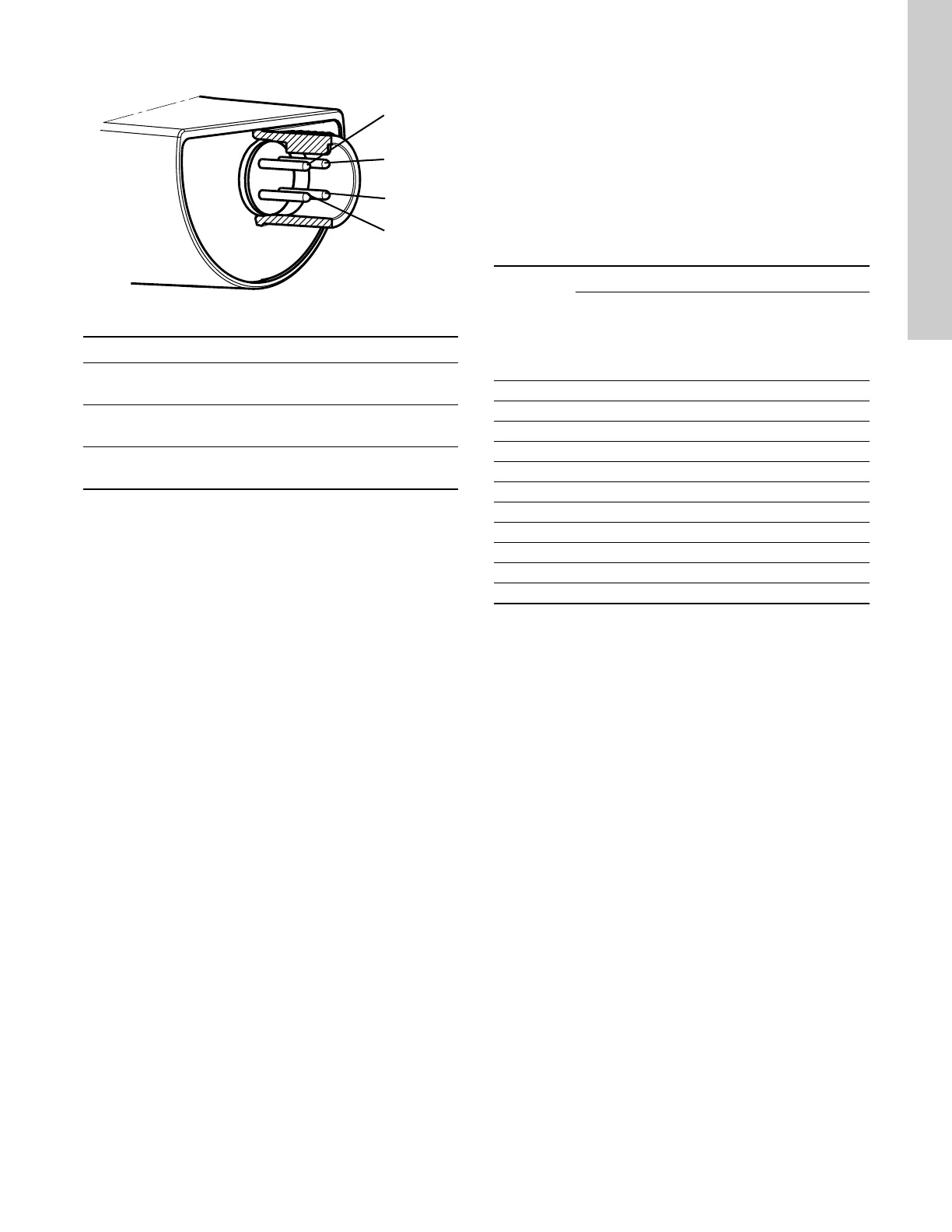

Fig. 23 Ejemplo de conexiones eléctricas para sensor externo
* Tierra común para las señales de presión y temperatura.
* Suministro eléctrico (cable apantallado): SELV o PELV.
5.8 Prioridad de los ajustes
Las señales externas de control forzado afectan a los ajustes
accesibles a través del panel de control de la bomba o con
Grundfos GO Remote. No obstante, la bomba puede ajustarse en
cualquier momento a la curva máx. o detenerse a través del
panel de control de la bomba o con Grundfos GO Remote.
Si se habilitan dos o más funciones al mismo tiempo, la bomba
operará de acuerdo con el ajuste que posea mayor prioridad.
La tabla siguiente recoge la prioridad de los diferentes ajustes.
Ejemplo: Si se fuerza el paro de la bomba a través de una señal
externa, el panel de control de la bomba o Grundfos GO Remote
solo permitirán ajustar la bomba a la curva máx.
Como muestra la tabla, la bomba no reacciona a señales exter-
nas (curva máx. y curva mín.) cuando su control tiene lugar a tra-
vés de un bus.
Póngase en contacto con Grundfos si desea obtener más infor-
mación.
TM04 7156 1610
Patilla 1 2 3 4
Color del
cable
Marrón Gris Azul Negro
Salida
4 a 20 mA
+ No se usa - No se usa
Salida
2 x 0 a 10 V
+
Señal de
presión
-*
Señal de
temperatura
1
3
4
2
Prioridad
Ajustes posibles
Panel de
control de la
bomba o
Grundfos GO
Remote
Señales
externas
Señal de bus
1Paro
2Curva máx.
3Paro
4Paro
5Curva máx.
6 Curva mín.
7 Arranque
8Curva máx.
9 Curva mín.
10 Curva mín.
11 Arranque
