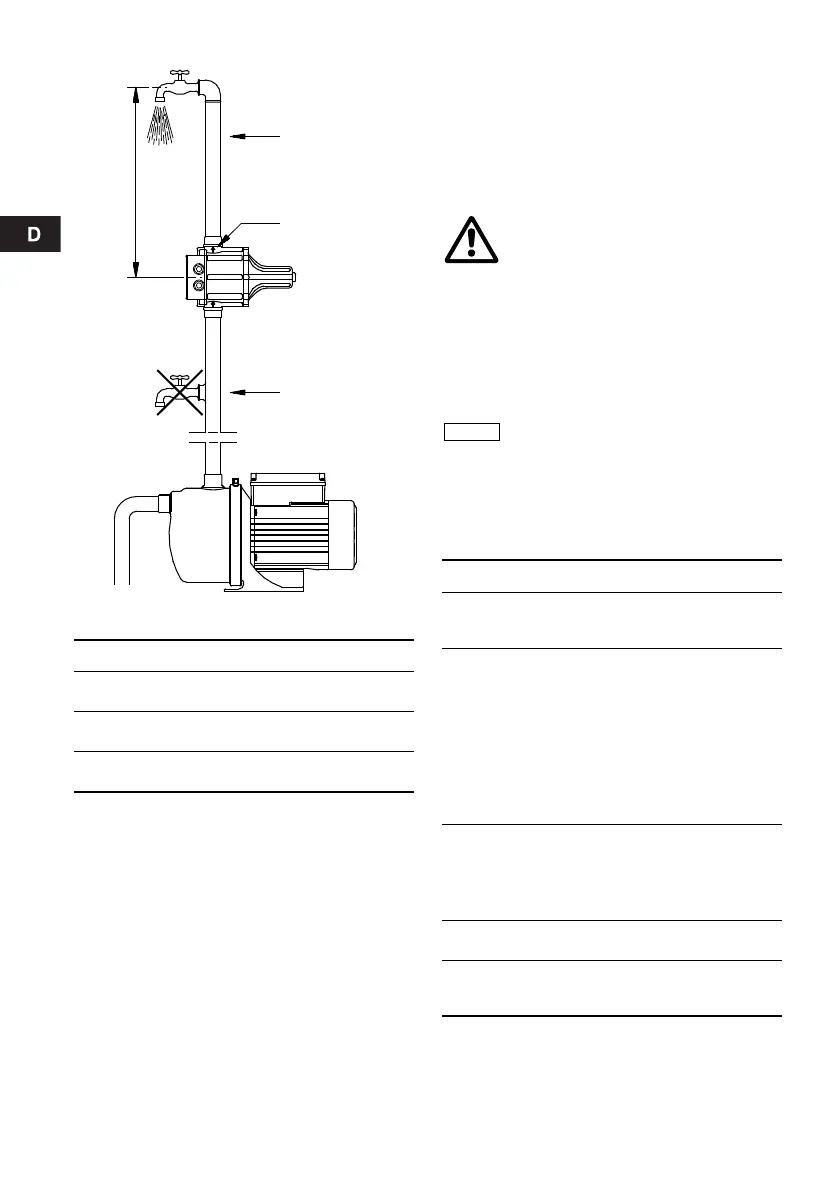

Abb. 4 Einbaubeispiel
Die Einheit kann direkt auf den Pumpen-Druckstut-
zen oder zwischen der Pumpe und der ersten
Zapfstelle montiert werden.
A Es empfiehlt sich, die Montage so vorzunehmen,
dass der Höhenunterschied zwischen der Einheit
und der obersten Zapfstelle nicht die angeführten
Werte übersteigt.
B Die Pfeile auf der Einheit zeigen die Durchfluss-
richtung an. Die Einheit muss immer so eingebaut
werden, dass die Pfeile nach oben zeigen.
C Es darf keine Zapfstellen zwischen der Pumpe
und der Einheit installiert werden.
5. Elektrischer Anschluss
Der elektrische Anschluss und der erforderliche
Schutz müssen in Übereinstimmung mit den örtli-
chen Vorschriften des EVU bzw. VDE vorgenommen
werden.
Der elektrische Anschluss ist nach Abb. B, Seite 78,
vorzunehmen.
6. Inbetriebnahme
Siehe auch Abb. C und D, Seite 78.
TM00 5589 1195
Typ H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
A
B
C
H
Vor jedem Eingriff im Klemmenkasten
der Einheit muss die Versorgungsspan-
nung unbedingt allpolig abgeschaltet
sein.
Die Einheit muss bauseits abgesichert
werden und sollte an einen externen
Netzschalter angeschlossen werden.
Auf eine allpolige Trennung mit
Kontaktöffnungsweite von min. 3 mm
(pro Pol) ist zu achten.
Falls die Einheit in einer Anlage einge-
baut ist, die an eine Stromversorgungs-
anlage angeschlossen ist, die vom
öffentlichen Versorgungsnetz getrennt
ist oder getrennt werden kann, z.B. bei
Generatorbetrieb, ist die Einheit gegen
Überspannungen zu schützen.
Stufe Vorgehensweise
1
Versorgungsspannung einschalten.
Die grüne und die gelbe Meldeleuchten
leuchten auf.
2
Die Pumpe läuft einige Sekunden,
bis die Anlage unter Druck steht.
Die Pumpe schaltet aus und die gelbe
Meldeleuchte geht aus.
Die Anlage ist betriebsbereit.
Hinweis: Falls die Anlage nicht unter
Druck steht,
• PC/MC: leuchtet die rote Meldeleuchte
auf. Mit Punkt 3 weitergehen.
• EC: mit Punkt 3 weitergehen.
3
Eine Zapfstelle öffnen und die
Reset/Restart-Taste drücken,
• PC/MC: bis die rote Meldeleuchte
ausgeht.
• EC: bis Wasser vorhanden ist.
4
Die Zapfstelle schließen.
Die Pumpe schaltet aus.
5
Die grüne Meldeleuchte leuchtet auf.
Die gelbe Meldeleuchte geht aus.
Die Einheit ist betriebsbereit.
Achtung
