40

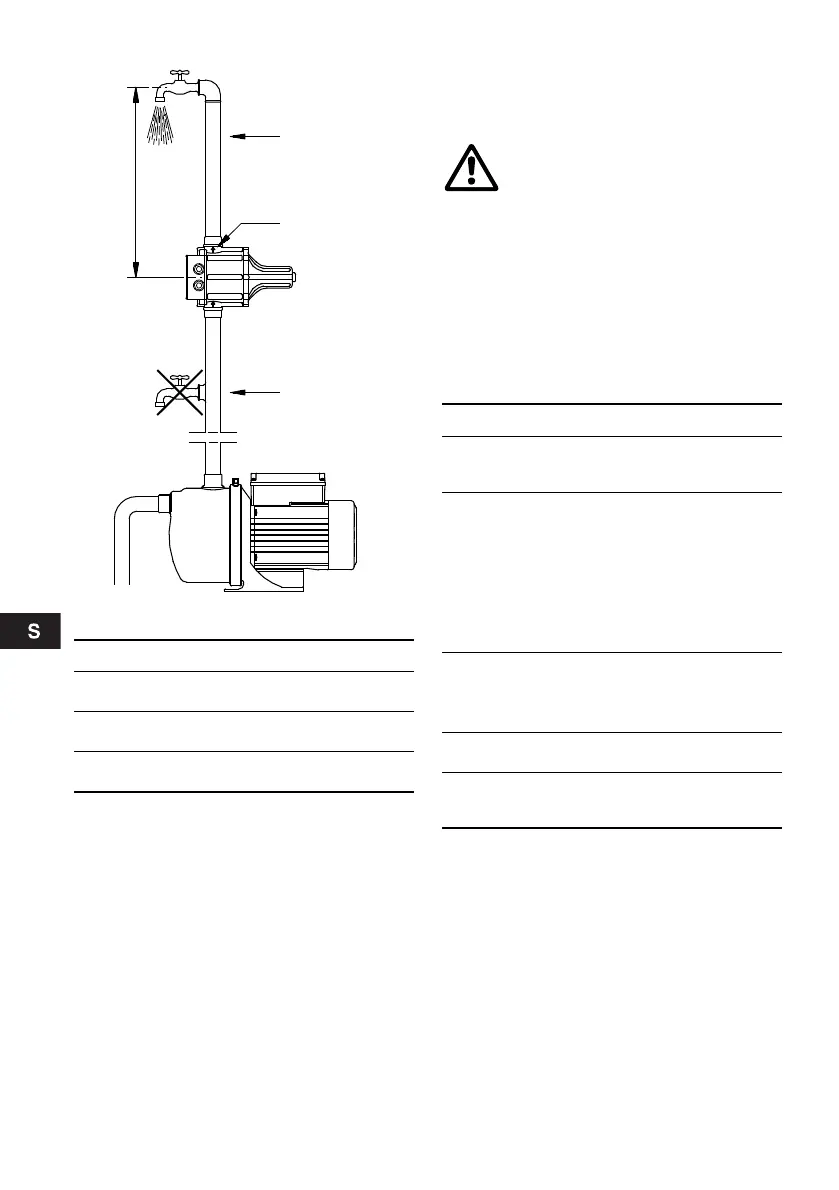

Fig. 4 Installationsexempel
Enheten kan monteras direkt på pumpens utlopps-
port eller mellan pumpen och pumpens tappställe.
A Grundfos rekommenderar att enheten installeras
så att det högsta avståndet mellan enheten och
det översta tappstället inte överskrider tillåtna
värden.
B Pilen på enheten indikerar flödesriktningen.
Installera alltid enheten så att pilen pekar uppåt.
C Installera aldrig något tappställe mellan pumpen
och enheten.
4. Elanslutning
Elanslutningen och säkerhet skall utföras i enlighet
med lokala föreskrifter.
Utför elanslutningen enligt illustrationen i fig. B,
sidan 78.
OBS: Om enheten är installerad i ett system som är
anslutet till ett spänningsförsörjningssystem, som
är/kan separeras från allmän försörjningsspänning,
t ex generatordrift, bör enheten skyddas mot över-
spänning.
5. Igångkörning
Se även fig. C och D, sidan 78.
TM00 5589 1195
Typ H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Före varje ingrepp i enhetens kopp-
lingsbox skall nätspänningen brytas.
Enheten skall anslutas till en extern
arbetsbrytare med ett kontaktavstånd
på min. 3 mm i alla poler.
Steg Åtgärd
1
Anslut försörjningsspänningen.
De gröna och gula indikeringslamporna
lyser.
2
Pumpen går i några sekunder tills
systemet är trycksatt.
Pumpen stoppar och den gula
indikeringslampan slocknar.
Systemet är redo att tas i drift.
OBS: Om systemet inte är trycksatt,
• PC/MC: lyser den röda indikerings-
lampan. Gå till punkt 3.
• EC: gå till punkt 3.
3
Öppna en kran och tryck på Reset/Restart
• PC/MC: tills den röda
indikeringslampan slocknar.
• EC: tills vatten börjar flöda.
4
Stäng kranen.
Pumpen stoppar.
5
Den gröna indikeringslampan lyser.
Den gula indikeringslampan slocknar.
Enheten är redo att tas i drift.
