52
1.7 Wskazówki bezpieczeństwa dla prac
konserwacyjnych, przeglądowych
i montażowych
Użytkownik winien zadbać, aby wszystkie prace
konserwacyjne, przeglądowe i montażowe
wykonywane były przez autoryzowany
i wykwalifikowany personel fachowy, wystarczająco
zapoznany z treścią instrukcji montażu i eksploatacji.
Zasadniczo wszystkie prace przy pompie należy
prowadzić tylko po jej wyłączeniu. Należy przestrzegać
przy tym bezwzględnie opisanych w instrukcji montażu
i eksploatacji procedur wyłączania pompy z ruchu.
Bezpośrednio po zakończeniu prac należy ponownie
zamontować względnie uruchomić wszystkie
urządzenia ochronne i zabezpieczające.
1.8 Samodzielna przebudowa
i wykonywanie części zamiennych
Przebudowa lub zmiany pomp dozwolone są tylko
w uzgodnieniu z producentem. Oryginalne części
zamienne i osprzęt autoryzowany przez producenta
służą bezpieczeństwu. Stosowanie innych części
może być powodem zwolnienia nas od
odpowiedzialności za powstałe stąd skutki.
1.9 Niedozwolony sposób eksploatacji
Niezawodność eksploatacyjna dostarczonych pomp
dotyczy tylko ich stosowania zgodnie
z przeznaczeniem określonym w rozdziale
2. Zastosowania instrukcji montażu i eksploatacji.
Nie wolno w żadnym przypadku przekraczać wartości
granicznych podanych w danych technicznych.
Instrukcja ta odnosi się do nastepujących urządzeń:
• PRESSCONTROL
®
, modele PC 15 oraz 22
• ECOPRESS
®
, modele EC 15 oraz 22
• MASCONTROL
®
, modele MC 15 oraz 22.
2. Zastosowania
Urządzenia charakteryzujące się wbudowanym
zabezpieczeniem przed suchobiegiem przeznaczone
są do pracy z pompami Grundfos.
Wykorzystywane są one do automatyzacji pracy pomp
pracujących w małych instalacjach zaopatrzenia
wwodę w domach jednorodzinnych, blokach
mieszkalnych, instalacjach nawadniających, itp.

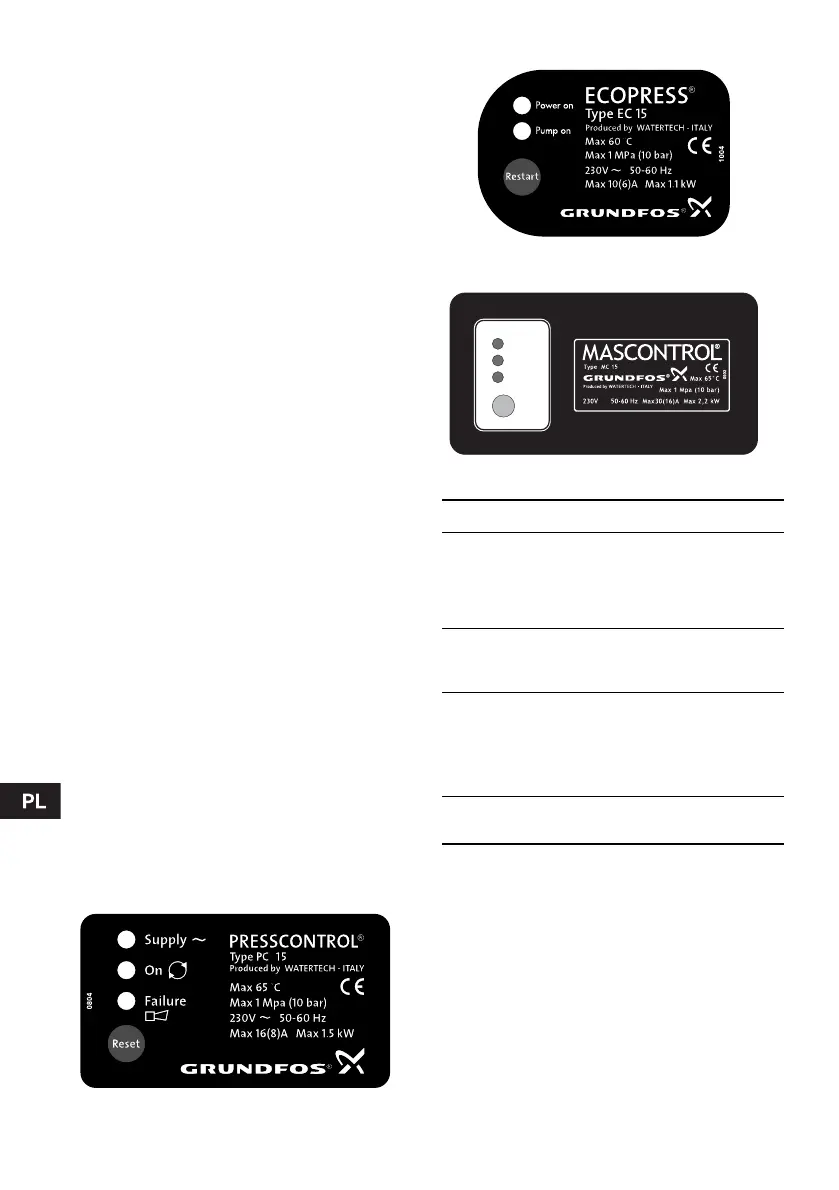

3. Panele sterujące
Rys. 1 PRESSCONTROL
®
, typu PC
Rys. 2 ECOPRESS
®
, typu EC
Rys. 3 MASCONTROL
®
, typu MC
4. Montaż
Zamontuj urządzenie po stronie tłocznej pompy,
patrz rys 4.
W przypadku pomowania wody ze studni, odwietu
,itp. należy zawsze montować na rurze ssawnej
zawór zwrotny.
Zaleca się podłączać pompę/urządzenie do instalacji
pompującej za pomocą złączek.
Instalacja musi być umiejscowiona w czystym
i dobrze wentylowanym miejscu.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Funkcje lampek sygnalizacyjnych i przycisków
Zielona lampka
sygnalizacyjna:
Zasilanie/
Załączenie
zasilania
sygnalizuje załączenie
zasilania elektrycznego.
Żółta lampka
sygnalizacyjna:
On/Pump on
sygnalizuje pracę pompy.
Czerwona lampka
sygnalizacyjna:
Awaria
sygnalizuje awarię w pracy
urządzenia.
Patrz rozdział 9. Wykrywanie i
usuwanie usterek.
Uwaga: Jedynie w modelach
PC oraz MC.
Przycisk:
Reset/Restart
resetowanie sygnalizacji
awarii.
Power on
Pump on
Failure
Restart
