1.8 Svévolné provádění úprav na zařízení a
výroba náhradních dílů
Provádění přestavby a změn konstrukce na čerpadle
je přípustné pouze po předchozí konzultaci s
výrobcem. Pro bezpečný provoz doporučujeme
používat originální náhradní díly a výrobcem
autorizované příslušenství.
Použití jiných dílů a částí může mít za následek
zánik zodpovědnosti za škody z toho vyplývající.
1.9 Nepřípustné způsoby provozu
Bezpečnost provozu dodávaných zařízení je
zaručena pouze tehdy, jsou-li provozována v souladu
s podmínkami uvedenými v tomto montážním
a provozním návodu. Mezní hodnoty, uvedené
v technických údajích, nesmějí být v žádném případě
překročeny.
Tento návod platí pro následující spínací jednotky:
PRESSCONTROL
®
, typy PC 15 a 22
ECOPRESS
®
, typy EC 15 a 22
MASCONTROL
®
, typy MC 15 a 22.
2. Použití
Tyto spínací jednotky obsahují ochranu proti provozu
čerpadel nasucho a jsou určeny k přímé montáži na
čerpadla Grundfos.
Používají se ve spojení s automatickým provozem
čerpadel pracujících v malých systémech
zásobování vodou např. jednogeneračních
rodinných domů a bytů v budovách sídlištního typu,
v systémech zavlažování zahrad apod.
3. Ovládací panely

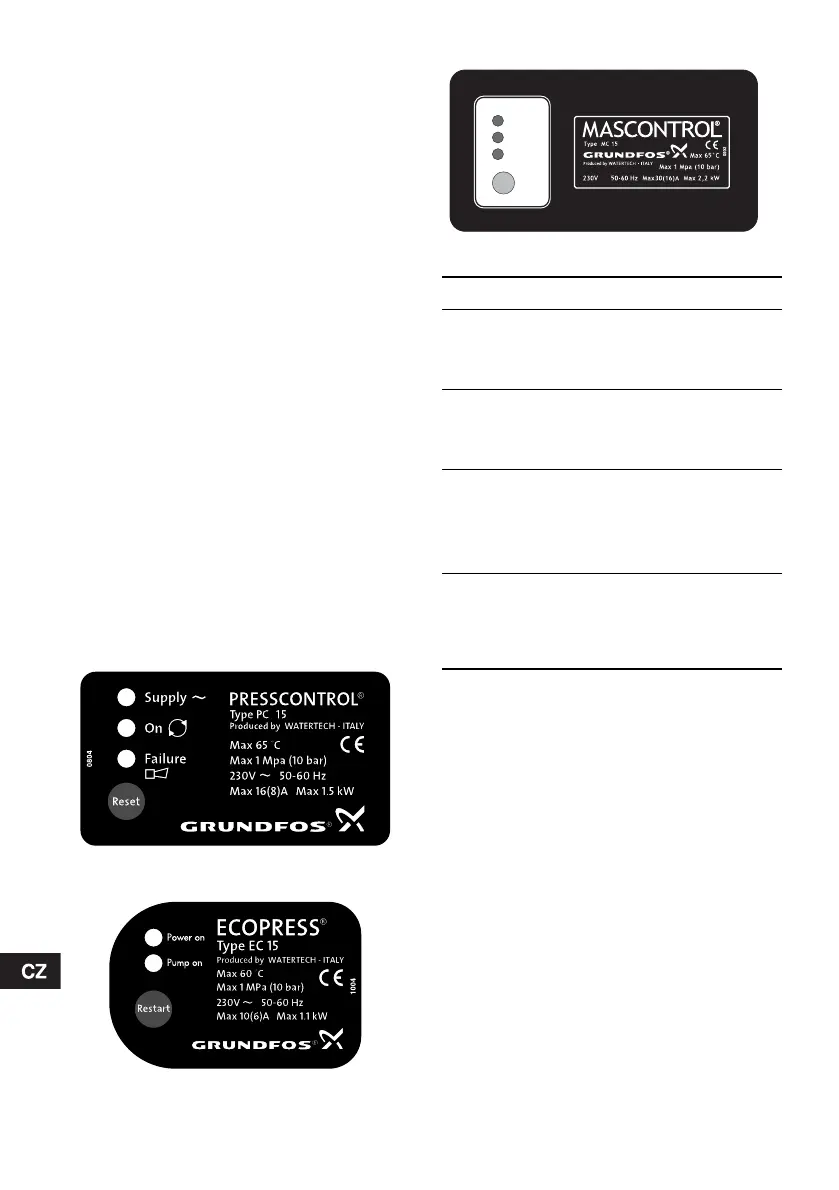

Obr. 1 PRESSCONTROL
®
, typ PC
Obr. 2 ECOPRESS
®
, typ EC
Obr. 3 MASCONTROL
®
, typ MC
4. Instalace
Spínací jednotku instalujte na výtlačné straně
čerpadla, viz obr. 4.
V případě čerpání vody ze studny, čerpacího vrtu
apod. musí být v sacím potrubí čerpadla vždy
umístěna zpětná klapka.
Doporučujeme, aby čerpadlo i spínací jednotka byly
k čerpací soustavě připojeny pomocí šroubení.
Místo instalace musí být čisté a dobře větratelné.
TM03 0156 4304TM03 0157 4304
TM03 0205 4504
Funkce signálek a tlačítka
Zelená signálka:
Supply/Power on
(zapnutý přívod
napájecího napětí)
svítí při zapnutém přívodu
napájecího napětí.
Žlutá signálka:
On/Pump on
(zap/čerpadlo
vprovozu)
za provozu čerpadla svítí.
Červená signálka:
Failure
(porucha)
svítí v případě výskytu
provozní poruchy.
Viz část 9. Poruchy a jejich
odstraňování.
Pokyn: Týká se jen jednotek
PC a MC.
Tlačítko:
Reset/Restart
(reset/nové
uvedení do
provozu)
reset poruchové signalizace.
Power on
Pump on
Failure
Restart
