Instruktionen gælder for enhederne
• PRESSCONTROL
®
, type PC 15 og 22
• ECOPRESS
®
, type EC 15 og 22
• MASCONTROL
®
, type MC 15 og 22.
1. Anvendelse
Enhederne, som har indbygget tørløbssikring,
er beregnet til montering på Grundfos pumper.
De bruges til automatisk drift af pumper i mindre
vandforsyningsanlæg i enfamiliehuse og etage-
ejendomme, til havevanding, etc.
2. Betjeningspaneler

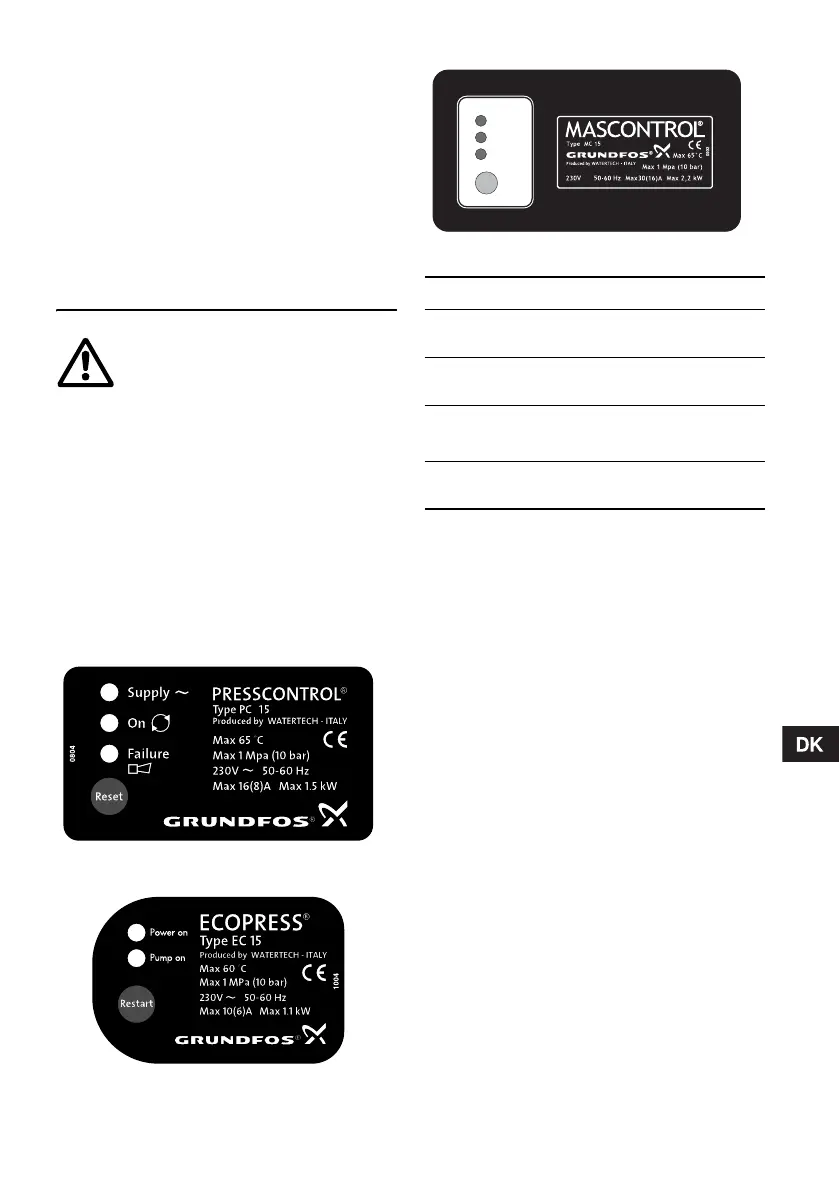

Fig. 1 PRESSCONTROL
®
, type PC
Fig. 2 ECOPRESS
®
, type EC
Fig. 3 MASCONTROL
®
, type MC
3. Installation
Montér enheden på pumpens afgangsside, se fig. 4.
Hvis der pumpes fra en brønd, boring eller lign., skal
der altid monteres en kontraventil på pumpens suge-
ledning.
Det anbefales at forbinde pumpe/enhed til
rørsystemet ved hjælp af unioner.
Installationsstedet skal være tørt eller godt ventileret.
Før enheden installeres, skal denne
instruktion læses grundigt. Installation
og drift skal i øvrigt ske i henhold til
lokale forskrifter og gængs praksis.
TM03 0156 4304TM03 0157 4304
TM03 0205 4504
Funktion af signallamper og tast
Grøn signallampe:
Supply/Power on
lyser når der er strøm på
enheden.
Gul signallampe:
On/Pump on
lyser når pumpen kører.
Rød signallampe:
Failure
lyser ved driftsfejl.
Se afsnit 8. Fejlfindi ng.
Bemærk: Kun PC og MC.
Tast:
Reset/Restart
afstiller fejlmeldinger.
Power on
Pump on
Failure
Restart
