53

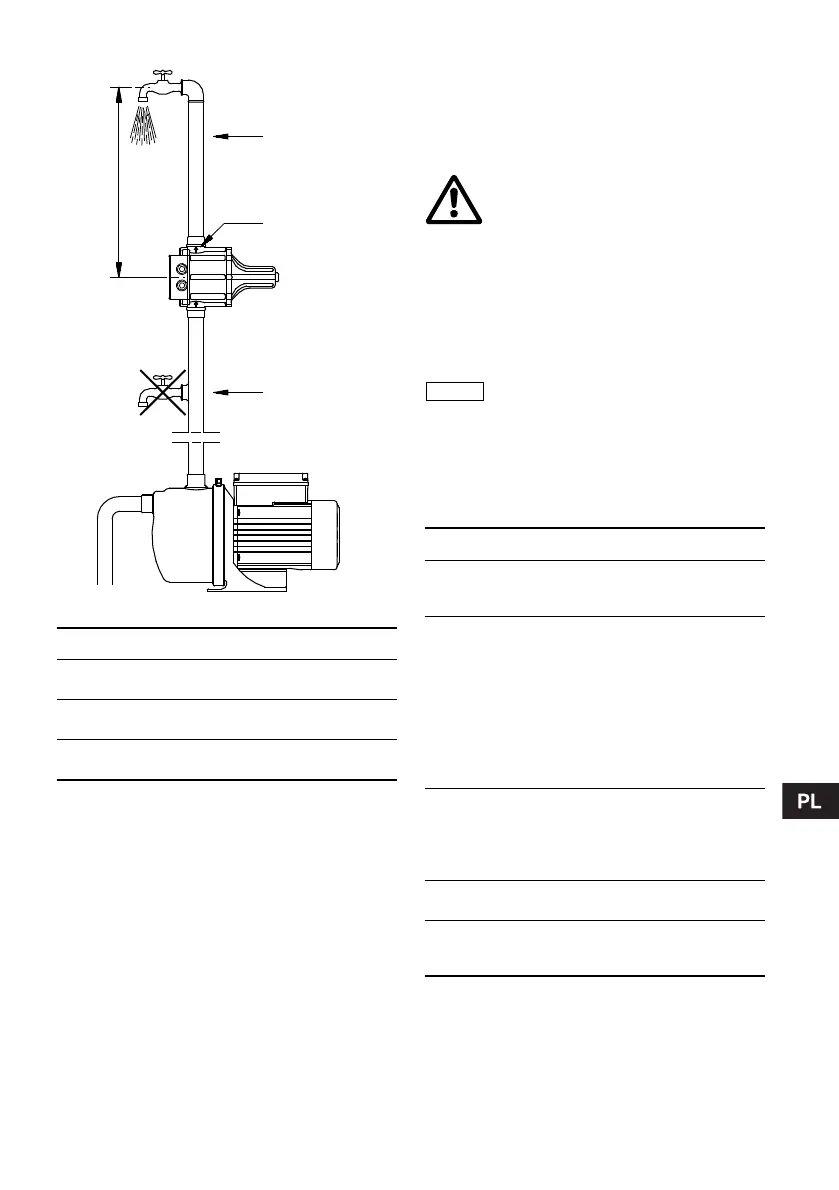

Rys. 4 Przykładowa instalacja
Urządzenie może być montowane bezpośrednio na
króćcu tłocznym pompy lub pomiędzy pompą
a pierwszym punktem poboru wody.
A Zaleca się wykonanie montażu tak, aby odległość
pomiędzy urządzeniem a najwyższym punkem
poboru wody nie przekraczała określonych wartości.
B Strzałki umieszczone na urządzeniu wskazują
kierunek przepływu. Urządzenie należy montować
zawsze tak, aby strzałki były skierowane w górę.
C Nie należy montować punktów poboru wody
pomiędzy pompą a jednostką.
5. Połączenie elektryczne
Podłączenie elektryczne i zabezpieczenie muszą
być wykonane zgodnie z wymaganiami lokalnymi.
Podłączenie elektryczne należy przeprowadzić tak
jak pokazano to na rys. B, na stronie 78.
6. Rozruch
Patrz także rysunki C oraz D, na stronie 78.
TM00 5589 1195
Typ H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 M
MC 15
MC 22
15 m
22 m
Nie należy nigdy wykonywać
jakichkolwiek połączeń w skrzynce
zaciskowej dopóki napięcie zasilania
nie zostanie wyłączone.
Urządzenie musi być podłączone do
zewnętrznego wyłącznika zasilania
o minimalnym odstępie pomiędzy
stykami wynoszącym 3 mm, dla
wszystkich biegunów.
Jeżeli urządzenie jest podłączone do
sieci elektrycznej, która jest/może być
odseparowana od publicznej sieci
elektrycznej, np. w przypadku zasilania
z generatora, należy stosować
zabezpieczenie chroniące przed
przekroczeniem dopuszczalnego
napięcia zasilania.
Krok Czynność
1
Włączyć zasilanie elektryczne.
Zapali się zielona i żółta lampa
sygnalizacyjna.
2
Pompa pracuje przez kilka sekund dopóki
ciśnienie panuje w instalacji.
Pompa zatrzymuje się i żółta lampka
sygnalizacyjna gaśnie.
Instalacja jest gotowa do pracy.
Uwaga: Jeżeli w instalacji nie ma
ciśnienia,
• PC/MC: zapala się czerwona lampka
sygnalizacyjna. Idź do punktu 3.
• EC: idź do punktu 3.
3
Odkręć kran i naciśnij przycisk
Reset/Restart
• PC/MC: dopóki czerwona lampka nie
zgaśnie.
• EC: dopóki woda nie zacznie płynąć.
4
Zakręć kran.
Pompa zatrzymuje się.
5
Niebeska lampka sygnalizacyjna pali się.
Żółta lampka sygnalizacyjna gaśnie.
Urządzenie jest gotowe do pracy.
