64

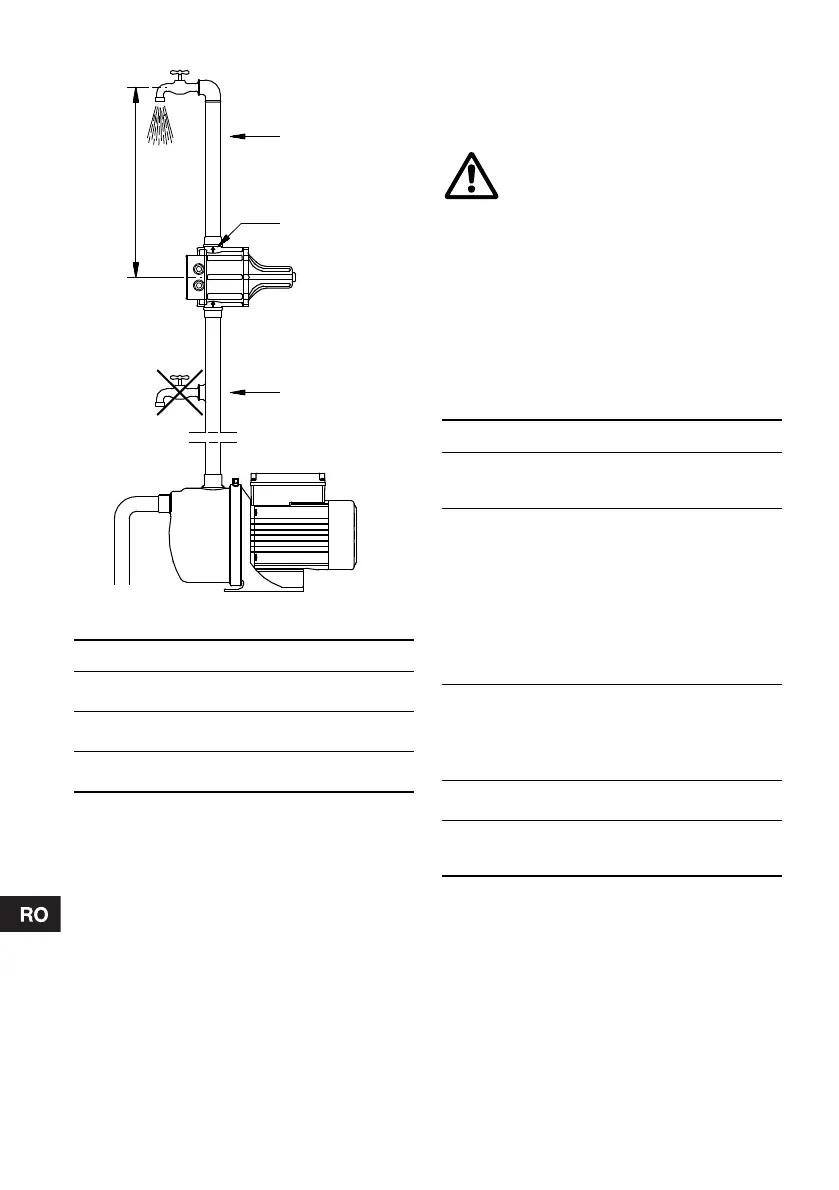

Fig. 4 Exemplu de instalare
Unitatea poate fi instalată direct pe orificiul de
refulare al pompei sau între pompă şi primul punct
de consum.
A Este recomandat să se instaleze unitatea astfel
încât diferenţa de cotă între unitatea de control şi
cel mai înalt punct de consum să nu depăşească
valorile indicate.
B Săgeţile de pe unitate indică direcţia de curgere.
Instalaţi întotdeauna unitatea cu săgeţile
îndreptate în sus.
C Nu instalaţi puncte de consum între pompă şi
unitatea de control.
4. Conexiunea electrică
Conexiunile electrice şi protecţia trebuie realizate în
concordanţă cu normativele locale.
Realizaţi conexiunea electrică după cum este indicat
în fig. B, pagina 78.
Notă: Dacă unitatea este încorporată într-un sistem
conectat la un sistem de alimentare electrică, care
este/poate fi separat de alimentarea generală, ex.
funcţionare cu generator, unitatea trebuie să fie
protejată la supratensiune.
5. Pornire
Consultaţi figurile C şi D, pagina 78.
TM00 5589 1195
Tip H max.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Nu realizaţi nici o conexiune în cutia de
borne a unităţii decât dacă alimentarea
electrică a fost decuplată.
Unitatea trebuie conectată la un
comutator de linie cu un întrefier minim
de 3 mm în toţi polii.
Pas Acţiune
1
Cuplaţi alimentarea electrică.
Becurile de semnalizare verde şi galben
sunt aprinse.
2
Pompa funcţionează pentru câteva
secunde până când sistemul este
presurizat.
Pompa se opreşte iar becul de
semnalizare galben se stinge.
Sistemul este gata de funcţionare.
Notă: Dacă nu există presiune în sistem,
• PC/MC: becul roşu este aprins.
Mergeţi la punctul 3.
•EC: mergeţi la punctul 3.
3
Deschideţi un robinet şi apăsaţi
Reset/Restart
• PC/MC: până când becul roşu se
stinge.
• EC: până când apa începe să curgă.
4
Închideţi robinetul.
Pompa se opreşte.
5
Becul de semnalizare verde este aprins.
Becul de semnalizare galben se stinge.
Unitatea este gata pentru utilizare.
