CUPRINS
1. Aplicaţii - 63
2. Panouri de control - 63
3. Instalare - 63
4. Conexiunea electrică -64
5. Pornire - 64
6. Funcţionare - 65
6.1 Funcţionare normală -65
6.2 Lipsă apă -65
6.3 Protecţie la îngheţ -65
7. Date tehnice - 65
8. Tabel pentru identificare avarii - 66
9. Scoaterea din uz - 66
Aceste instrucţiuni se aplică unităţilor de control:
• PRESSCONTROL
®
, tipurile PC 15 şi 22
• ECOPRESS
®
, tipurile EC 15 şi 22
• MASCONTROL
®
, tipurile MC 15 şi 22.
1. Aplicaţii
Unităţile de control, care încorporează protecţia la
lipsă apă, sunt destinate pentru montarea pe pompe
Grundfos.
Sunt utilizate pentru funcţionarea automată a
pompelor în sisteme mici de alimentare cu apă
pentru case unifamiliale şi blocuri de apartamente,
irigarea grădinii etc.

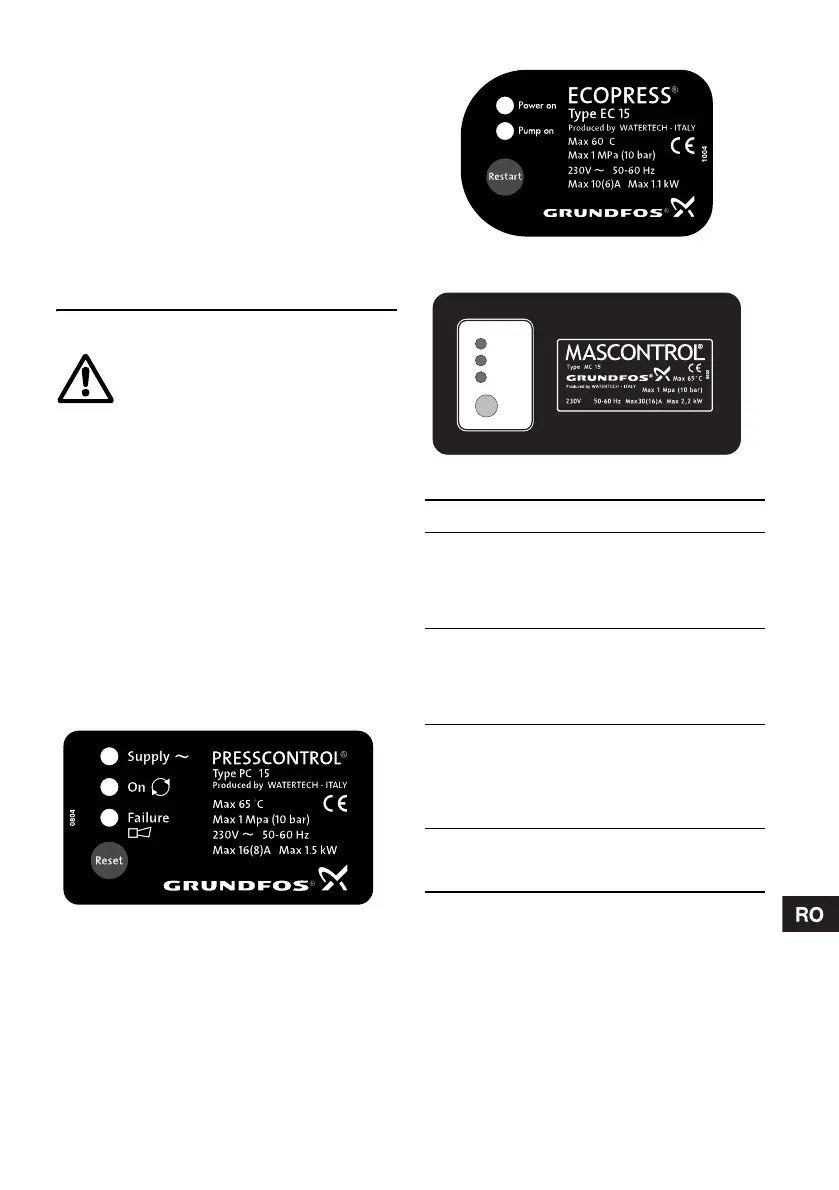

2. Panouri de control
Fig. 1 PRESSCONTROL
®
, tip PC
Fig. 2 ECOPRESS
®
, tip EC
Fig. 3 MASCONTROL
®
, tip MC
3. Instalare
Instalaţi unitatea pe refularea pompei, a se consulta
fig. 4.
Când se pompează dintr-o fântână, un puţ etc.,
întotdeauna trebuie amplasată o clapetă de reţinere
pe aspiraţia pompei.
Este recomandat să se conecteze pompa/unitatea la
reţeaua de conducte prin intermediul îmbinărilor.
Locaţia instalării trebuie să fie curată şi bine
ventilată.
Înainte ca unitatea să fie instalată,
trebuie studiate cu atenţie aceste
instrucţiuni de instalare şi utilizare.
Instalarea şi utilizarea trebuie să fie în
concordanţă cu normativele şi codurile
acceptate de bună practică locale.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Funcţia becurilor de semnalizare şi a butonului
Becul de
semnalizare verde:
Supply/Power on
(alimentare/sub
tensiune)
este aprins când
alimentarea electrică este
cuplată.
Becul de
semnalizare galben:
On/Pump on
(funcţionare/
funcţionare pompă)
este aprins când pompa
funcţionează.
Becul de
semnalizare roşu:
Failure (avarie)
este aprins în caz de
avarie de funcţionare.
Consultaţi secţiunea
8. Tabel pentru identificare
avarii.
Notă: Numai PC şi MC.
Buton:
Reset/Restart
(resetare/repornire)
resetează semnalizările de
avarie.
Power on
Pump on
Failure
Restart
