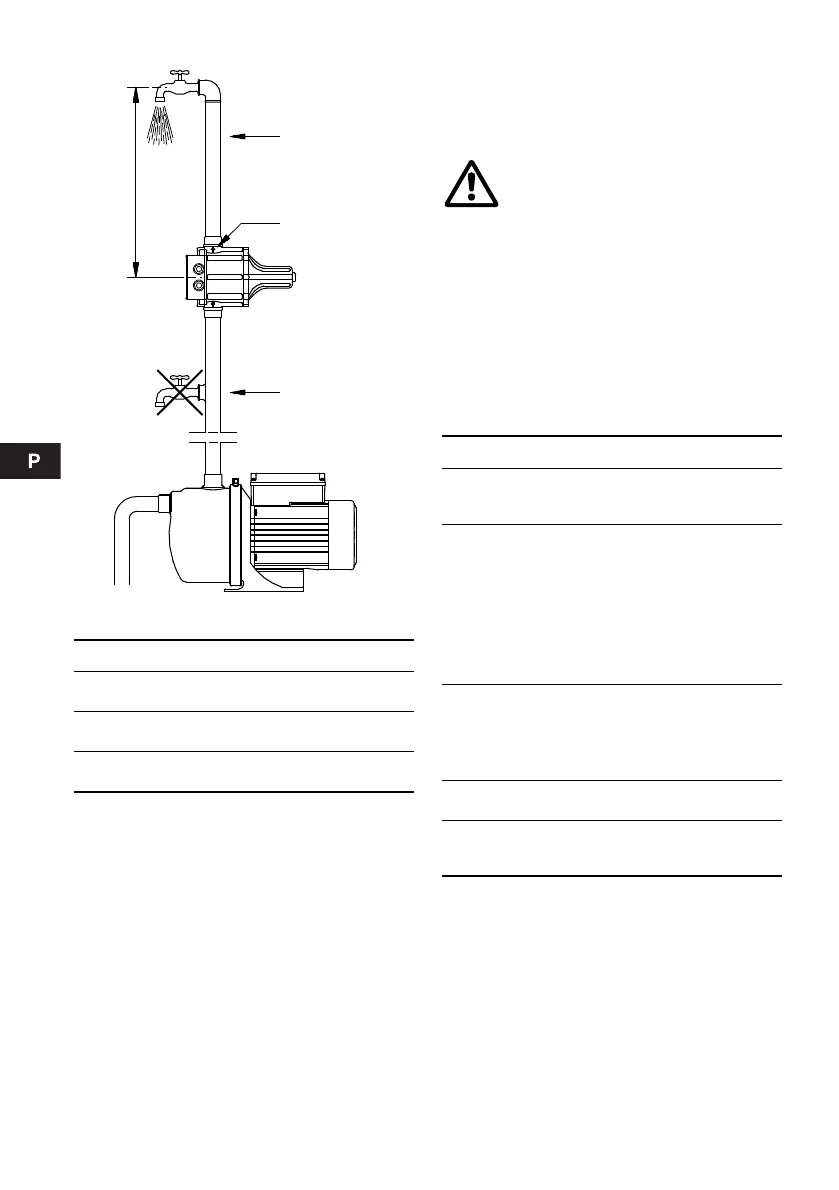

Fig. 4 Exemplo de instalação
A unidade pode ser directamente montada no lado
de descarga da bomba ou entre a bomba e o
primeiro ponto de descarga.
A Recomendamos que instale a unidade de forma
a que a altura entre a unidade e o ponto de
descarga mais elevado não exceda os valores
mencionados.
B As setas na unidade indicam a direcção do
caudal. Instale sempre a unidade com as setas
a indicarem para cima.
C Não instale pontos de descarga entre a bomba
e a unidade.
4. Ligação eléctrica
As ligações e as protecções eléctricas devem ser
feitas em conformidade com as normas locais.
Siga as instruções para as ligações eléctricas con-
forme demonstrado na fig. B, página 78.
Nota: Se a unidade está incorporada num sistema
ligado a um sistema de abastecimento de energia
eléctrica, o que pode ser separado do sistema
público, p. ex. funcionamento por gerador, a unidade
deve ser protegida contra sobretensão.
5. Arranque
Consulte também as figs. C e D, página 78.
TM00 5589 1195
Tipo H máx.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
Nunca efectue quaisquer ligações na
caixa de terminais da unidade sem
antes desligar a alimentação eléctrica.
A unidade deve ser ligada a um contac-
tor externo cujos contactos, quando
abertos, devem apresentar uma distân-
cia entre si nunca inferior a 3 mm.
Passo Acção
1
Ligue a alimentação eléctrica.
As luzes indicadoras verde e amarela
estão acesas.
2
A bomba funciona durante uns segundos
até que exista pressão no sistema.
A bomba pára e a luz indicadora amarela
apaga-se.
O sistema está pronto a funcionar.
Nota: Se não existir pressão no sistema,
• PC/MC: a luz indicadora vermelha
acende. Consulte o ponto 3.
• EC: consulte o ponto 3.
3
Abra uma torneira e seleccione
Reset/Restart
• PC/MC: até que a luz indicadora
vermelha se apague.
• EC: até que a água comece a correr.
4
Feche a torneira.
A bomba pára.
5
A luz indicadora verde acende.
A luz indicadora amarela apaga-se.
A unidade está pronta a funcionar.
