39
INNEHÅLLSFÖRTECKNING
1. Användning - 39
2. Kontrollpaneler - 39
3. Installation - 39
4. Elanslutning - 40
5. Igångkörning - 40
6. Drift - 41
6.1 Normaldrift - 41
6.2 Torrkörning - 41
6.3 Frostskydd - 41
7. Tekniska data - 41
8. Felsökningsschema - 42
9. Destruktion - 42
Denna instruktionen är avsedd för enheterna:
• PRESSCONTROL
®
, typ PC 15 och 22
• ECOPRESS
®
, typ EC 15 och 22
• MASCONTROL
®
, typ MC 15 och 22.
1. Användning
Enheterna, som har ett torrkörningsskydd, är
avsedda att monteras på Grundfos pumpar.
De används för automatisk pumpdrift i små vatten-
försörjningssystem i en- och tvåfamiljshus samt
lägenheter (trädgårdsbevattning etc.).

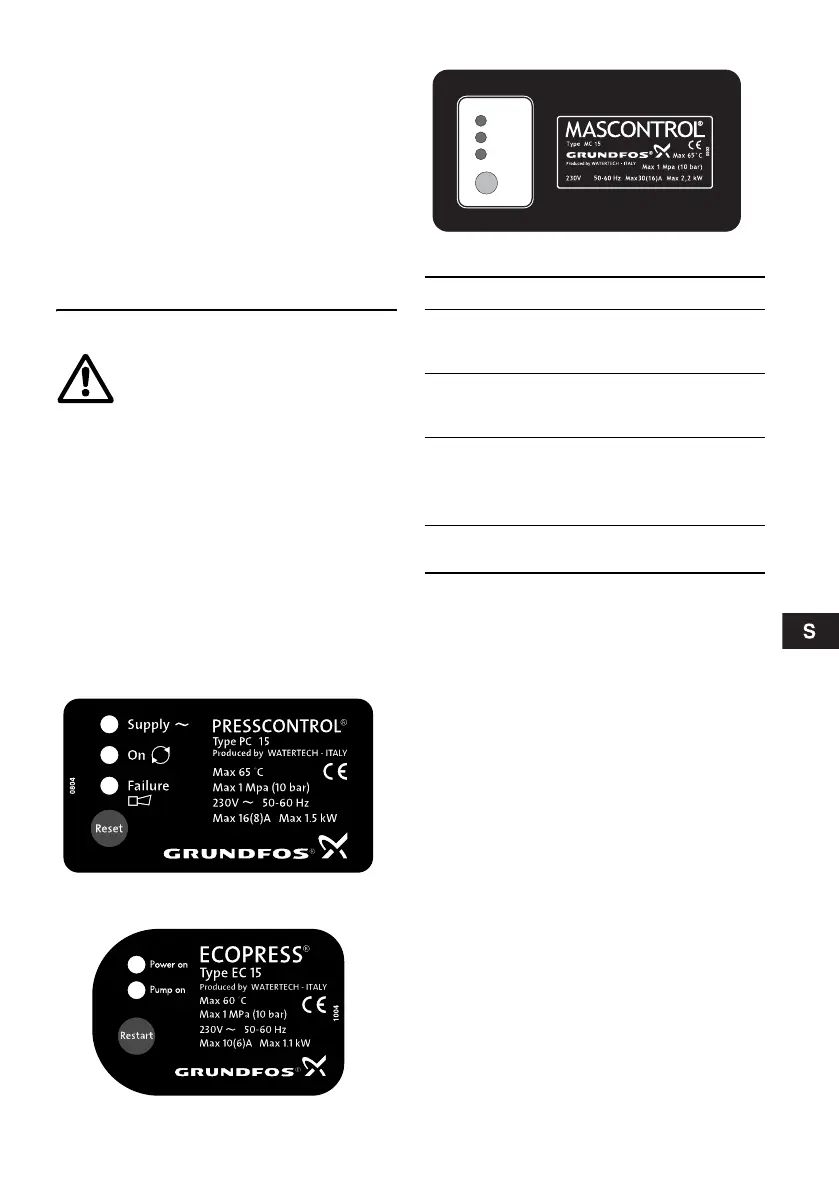

2. Kontrollpaneler
Fig. 1 PRESSCONTROL
®
, typ PC
Fig. 2 ECOPRESS
®
, typ EC
Fig. 3 MASCONTROL
®
, typ MC
3. Installation
Installera enheten på pumpens utloppssida, se fig. 4.
Vid pumpning från en brunn, borrhål, etc., måste en
backventil alltid installeras på pumpens inloppssida.
Grundfos rekommenderar att pumpen/enheten
ansluts till rörsystemet med hjälp av unionkopplingar.
Installationsplatsen måste vara ren och
välventilerad.
Läs noggrant igenom denna monte-
rings- och driftsinstruktion innan
installation
påbörjas. I övrigt skall installation och
drift ske enligt lokala bestämmelser
och gängse praxis.
TM03 0156 4304TM03 0157 4304
TM03 0205 4504
Funktioner för indikeringslampor och knapp
Grön
indikeringslampa:
Supply/Power on
lyser när nätspänningen är
tillslagen.
Gul
indikeringslampa:
On/Pump on
lyser när pumpen är i drift.
Röd indikerings-
lampa:
Failure
lyser vid driftsfel.
Se avsnitt
8. F elsökningsschema.
OBS: Endast för PC och
MC.
Knapp:
Reset/Restart
återställer felindikering.
Power on
Pump on
Failure
Restart
