27
ÍNDICE
1. Aplicações - 27
2. Painéis de controlo - 27
3. Instalação - 27
4. Ligação eléctrica - 28
5. Arranque - 28
6. Funcionamento - 29
6.1 Funcionamento normal - 29
6.2 Funcionamento em seco - 29
6.3 Protecção anti-congelante - 29
7. Características técnicas - 29
8. Quadro de detecção de falhas/avarias - 30
9. Eliminação - 30
Estas instruções aplicam-se às unidades:
• PRESSCONTROL
®
, tipos PC 15 e 22
• ECOPRESS
®
, tipos EC 15 e 22
• MASCONTROL
®
, tipos MC 15 e 22.
1. Aplicações
As unidades, que incorporam protecção contra fun-
cionamento em seco, são para serem montadas nas
bombas Grundfos.
As unidades são utilizadas para funcionamento
automático de bombas em pequenos sistemas de
abastecimento de água em habitações e blocos de
apartamentos, para rega de jardins, etc.

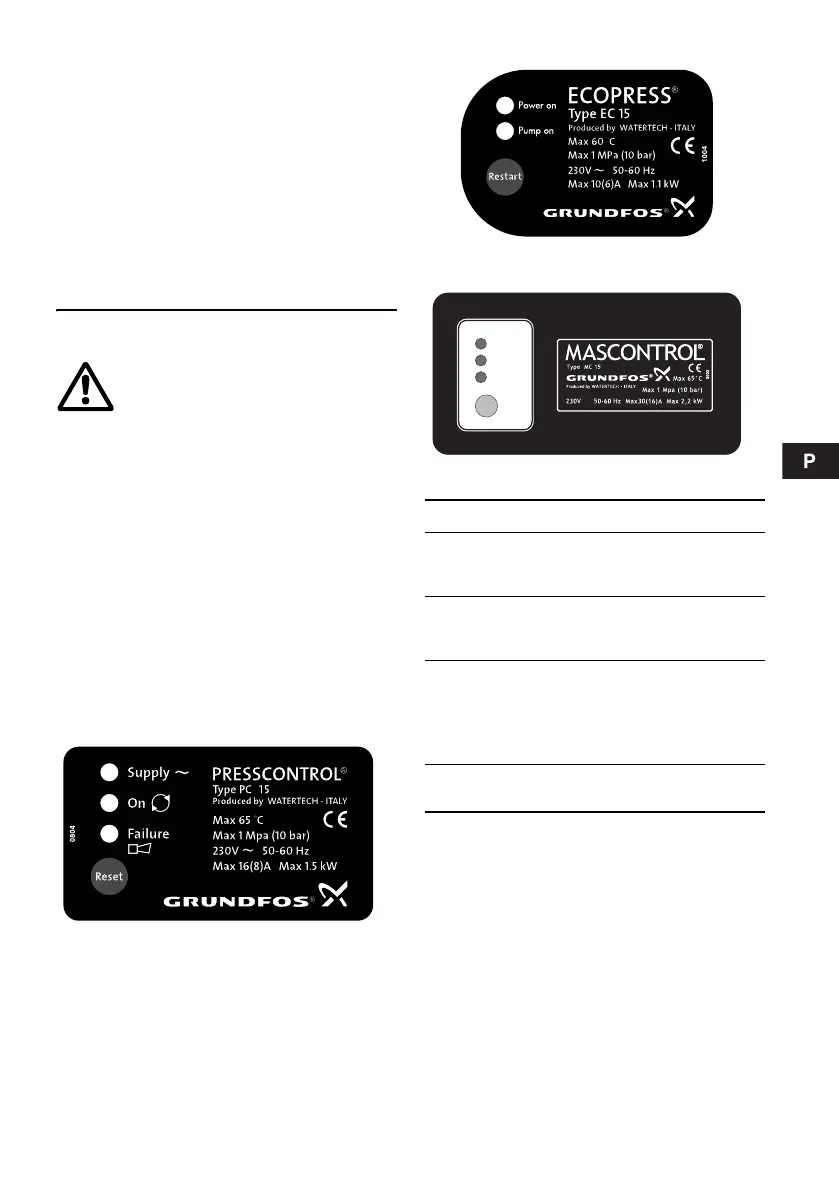

2. Painéis de controlo
Fig. 1 PRESSCONTROL
®
, tipo PC
Fig. 2 ECOPRESS
®
, tipo EC
Fig. 3 MASCONTROL
®
, tipo MC
3. Instalação
Instale a unidade no lado de descarga da bomba,
consulte a fig. 4.
Quando bombar a partir de um furo, poço, etc., deve
ser sempre montada uma válvula de retenção na
tubagem de aspiração da bomba.
É recomendável que ligue a bomba/unidade ao
sistema de tubagem através de uniões.
O local de instalação deve estar limpo e ser bem
ventilado.
Antes de se iniciarem as operações de
montagem, as instruções de instalação
e funcionamento devem ser cuidadosa-
mente estudadas. A instalação e o
funcionamento devem obedecer aos
regulamentos locais e às regras de boa
prática.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Função de luzes indicadoras e botão
Luz indicadora
verde:
Supply/Power on
está activa quando o
abastecimento de energia
eléctrica está ligado.
Luz indicadora
amarela:
On/Pump on
está activa quando a
bomba está a funcionar.
Luz indicadora
vermelha:
Failure
está activa em caso de
falha no funcionamento.
Consulte a secção
8. Quadro de detecção de
falhas/avarias.
Nota: Apenas PC e MC.
Botão:
Reset/Restart
limpa as indicações de
falha.
Power on
Pump on
Failure
Restart
