Grundfos PC 15 - El-Tilslutning; Idriftsætning

48

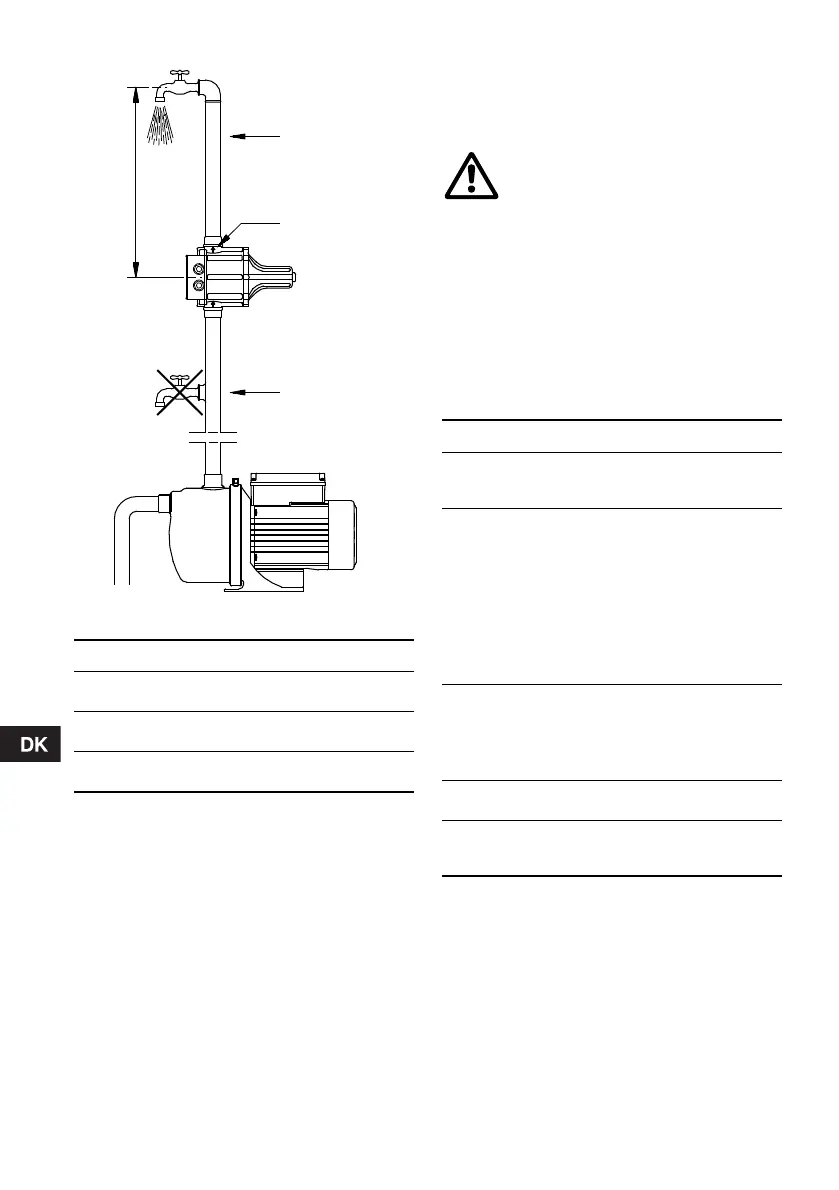

Fig. 4 Installationseksempel
Enheden kan monteres direkte på pumpens afgang
eller mellem pumpe og første tappested.
A Det anbefales at foretage installationen så højde-
forskellen mellem enheden og det højeste tappe-
sted ikke overstiger de angivne værdier.
B Pilene på enheden angiver strømningsretningen.
Enheden skal altid installeres så pilene peger
opad.
C Der må ikke installeres tappesteder mellem
pumpe og enhed.
4. El-tilslutning
El-tilslutning og beskyttelse skal foretages i overens-
stemmelse med de lokalt gældende regler.
Udfør den elektriske tilslutning som vist på fig. B,
side 78.
Bemærk: Hvis enheden indgår i et anlæg, som er
tilsluttet et elforsyningsanlæg, der er adskilt/kan
adskilles fra offentligt forsyningsnet, f.eks. ved
generatordrift, bør enheden beskyttes mod
overspænding.
5. Idriftsætning
Se også fig. C og D, side 78.
TM00 5589 1195
Type H maks.
PC 15
PC 22
15 m
22 m
EC 15
EC 22
8 m
10 m
MC 15
MC 22
15 m
22 m
A
B
C
H
Ved ethvert indgreb i enhedens
klemkasse skal forsyningsspændingen
være afbrudt.
Enheden skal tilsluttes en ekstern net-
spændingsafbryder med en brydeaf-
stand på mindst 3 mm i alle poler.
Trin Handling
1
Tilslut forsyningsspændingen.
Den grønne og den gule signallampe
tændes.
2
Pumpen kører i nogle sekunder til der er
tryk på anlægget.
Pumpen stopper, og den gule signallampe
slukkes.
Anlægget er klar til drift.
Bemærk: Hvis der ikke er tryk på
anlægget,
• PC/MC: tændes den røde signallampe.
Gå til pkt. 3.
• EC: gå til pkt. 3.
3
Åbn et tappested, og tryk på
Reset/Restart
• PC/MC: indtil den røde signallampe
slukkes.
• EC: indtil der kommer vand.
4
Luk tappestedet.
Pumpen stopper.
5
Den grønne signallampe tændes.
Den gule signallampe slukkes.
Enheden er klar til drift.
